施工临时用电的布置VIP免费

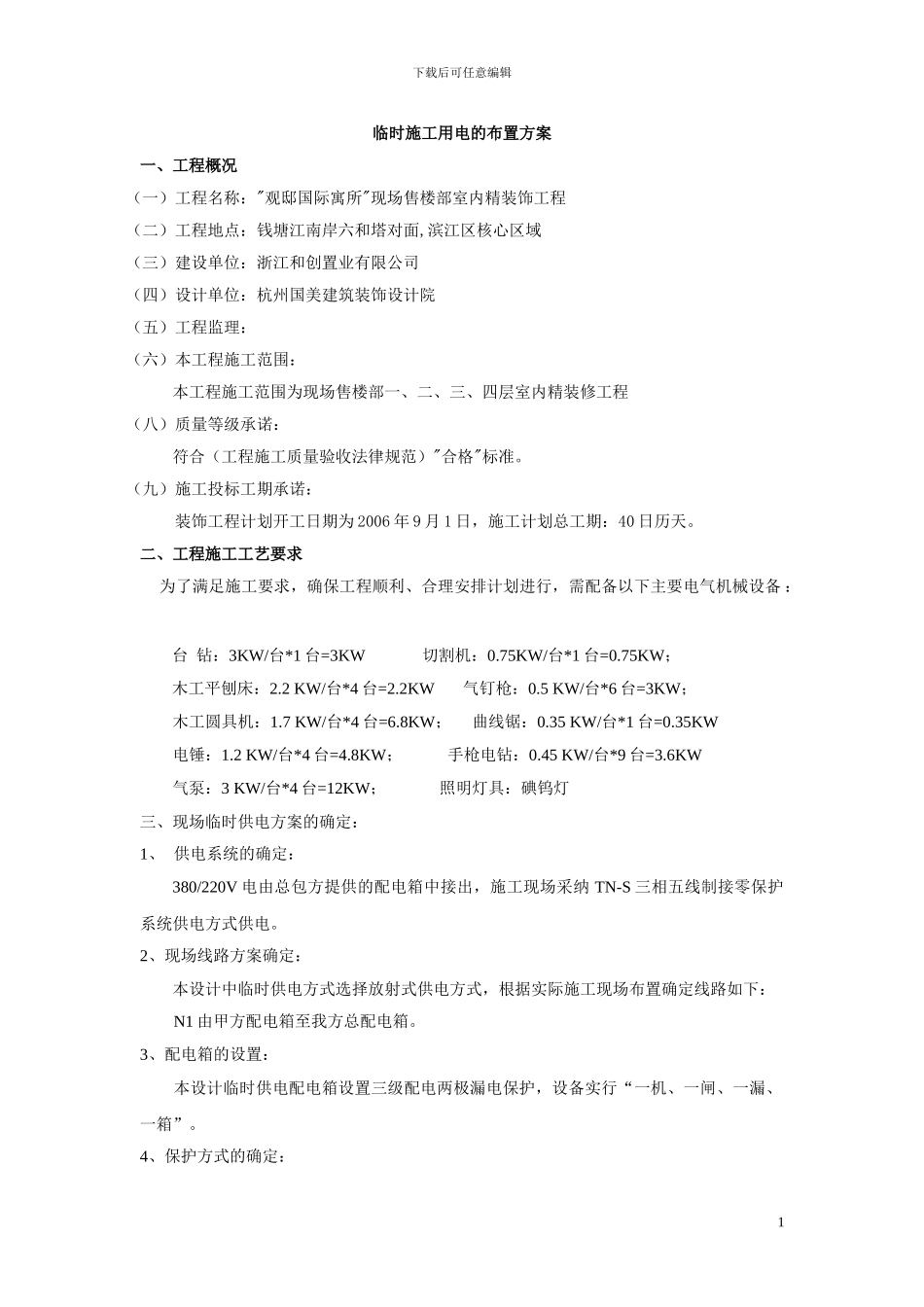

下载后可任意编辑临时施工用电的布置方案一、工程概况（一）工程名称："观邸国际寓所"现场售楼部室内精装饰工程（二）工程地点：钱塘江南岸六和塔对面,滨江区核心区域（三）建设单位：浙江和创置业有限公司（四）设计单位：杭州国美建筑装饰设计院（五）工程监理：（六）本工程施工范围：本工程施工范围为现场售楼部一、二、三、四层室内精装修工程（八）质量等级承诺：符合（工程施工质量验收法律规范）"合格"标准。 （九）施工投标工期承诺： 装饰工程计划开工日期为 2006 年 9 月 1 日，施工计划总工期：40 日历天。二、工程施工工艺要求 为了满足施工要求，确保工程顺利、合理安排计划进行，需配备以下主要电气机械设备 ： 台 钻：3KW/台*1 台=3KW 切割机：0.75KW/台*1 台=0.75KW； 木工平刨床：2.2 KW/台*4 台=2.2KW 气钉枪：0.5 KW/台*6 台=3KW；木工圆具机：1.7 KW/台*4 台=6.8KW； 曲线锯：0.35 KW/台*1 台=0.35KW电锤：1.2 KW/台*4 台=4.8KW； 手枪电钻：0.45 KW/台*9 台=3.6KW气泵：3 KW/台*4 台=12KW； 照明灯具：碘钨灯三、现场临时供电方案的确定：1、 供电系统的确定：380/220V 电由总包方提供的配电箱中接出，施工现场采纳 TN-S 三相五线制接零保护系统供电方式供电。2、现场线路方案确定：本设计中临时供电方式选择放射式供电方式，根据实际施工现场布置确定线路如下：N1 由甲方配电箱至我方总配电箱。3、配电箱的设置：本设计临时供电配电箱设置三级配电两极漏电保护，设备实行“一机、一闸、一漏、一箱”。4、保护方式的确定：1下载后可任意编辑（1）现场临时供电系统采纳接零方式。（2）重复接地：根据临电法律规范要求，总配电箱、分配电箱均做一组重复接地 ，R 地≤4 欧。四、设计计算本设计主要计算选择主要开关设备及各段干线电缆型号、规格以及确定施工现场用电平面布置。但实际施工时，应充分利用原有设备材料，以节约开支。本设计计算结果为材料型号最小值，可以根据实际情况酌情变动，但应保证所用线材的允许载流量大于或等于设计要求，并应保证所使用的设备开关能可靠运作。本设计中要求现场完全按三级配电两极保护执行，计算中不再选择由分配电箱至开关箱的线路型号，以及由开关箱至设备的线路型号，要求现场安装时遵循以下几点要求：1、三相设备计算电流，可以根据设备的容量乘 2 得出经验电流值，选择接近而且较大的值来确定开关箱的开关型号以及开关箱前后线路型号...
