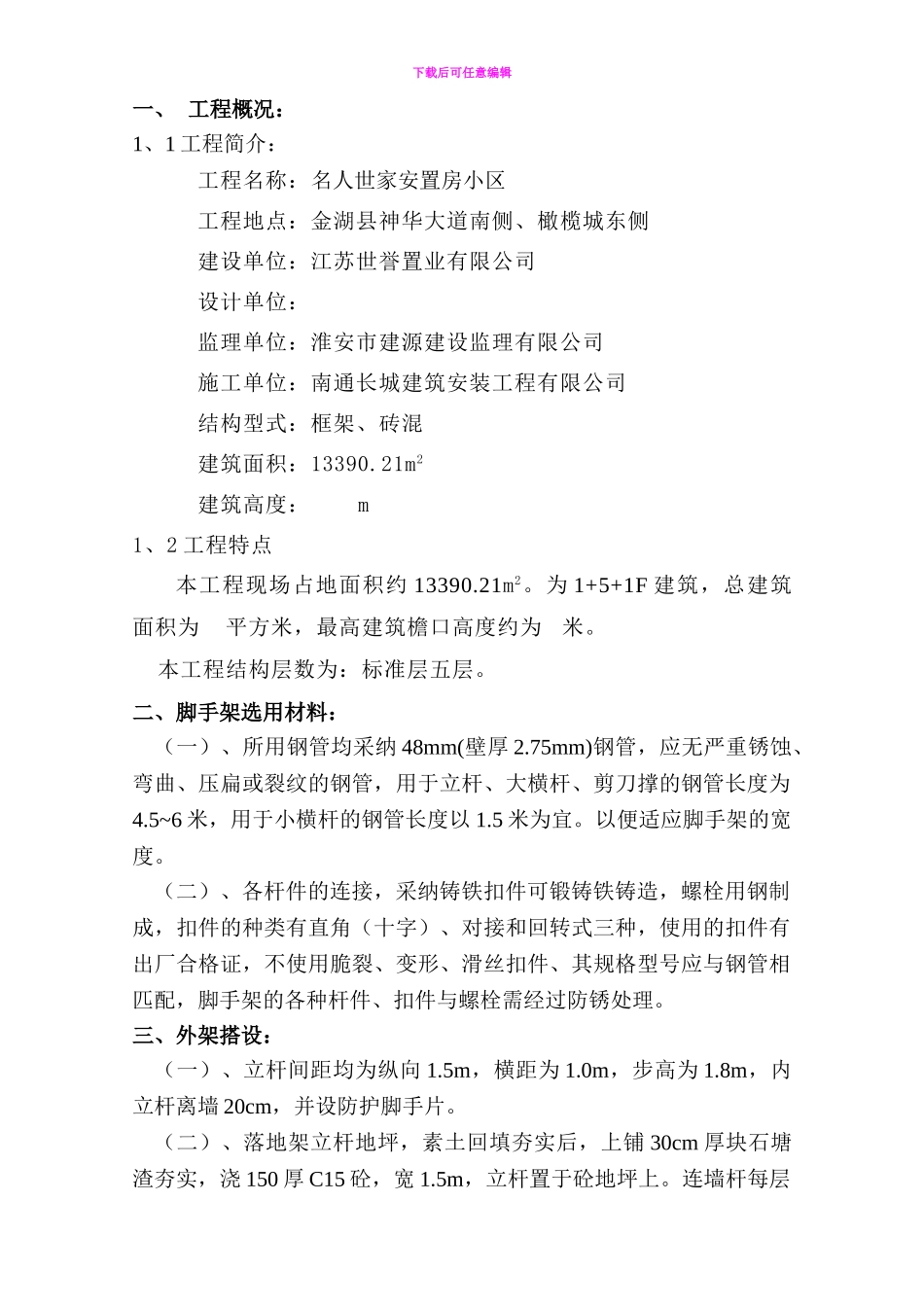

下载后可任意编辑一、 工程概况：1、1 工程简介：工程名称：名人世家安置房小区工程地点：金湖县神华大道南侧、橄榄城东侧建设单位：江苏世誉置业有限公司设计单位：监理单位：淮安市建源建设监理有限公司施工单位：南通长城建筑安装工程有限公司结构型式：框架、砖混建筑面积：13390.21m2建筑高度： m1、2 工程特点本工程现场占地面积约 13390.21m2。为 1+5+1F 建筑，总建筑面积为 平方米，最高建筑檐口高度约为 米。 本工程结构层数为：标准层五层。二、脚手架选用材料：（一）、所用钢管均采纳 48mm(壁厚 2.75mm)钢管，应无严重锈蚀、弯曲、压扁或裂纹的钢管，用于立杆、大横杆、剪刀撑的钢管长度为4.5~6 米，用于小横杆的钢管长度以 1.5 米为宜。以便适应脚手架的宽度。（二）、各杆件的连接，采纳铸铁扣件可锻铸铁铸造，螺栓用钢制成，扣件的种类有直角（十字）、对接和回转式三种，使用的扣件有出厂合格证，不使用脆裂、变形、滑丝扣件、其规格型号应与钢管相匹配，脚手架的各种杆件、扣件与螺栓需经过防锈处理。三、外架搭设：（一）、立杆间距均为纵向 1.5m，横距为 1.0m，步高为 1.8m，内立杆离墙 20cm，并设防护脚手片。（二）、落地架立杆地坪，素土回填夯实后，上铺 30cm 厚块石塘渣夯实，浇 150 厚 C15 砼，宽 1.5m，立杆置于砼地坪上。连墙杆每层下载后可任意编辑设置，水平距离小于等于 4.5m，连墙杆预埋件采纳钢管，预埋在各楼层的边梁中。（三）、脚手架的杆件搭接必须使用扣件，立杆、大横杆的搭接必须错开，立杆搭接不能在同一水平上，剪刀撑的搭接长度不小于1m，并且不少于 2 只扣件紧固。（四）、脚手架的外侧立面整个长度和高度上边缘设剪刀斜撑用长钢管与地面成 450或 600夹角，剪刀撑的斜杆用旋转扣件固定在与之相交的横向水平杆的伸出端的立杆上，旋转扣件中心线至主节点的距离不宜大于 1.5m，除拐角应设置横向斜撑外，中间应每隔 6 跨设置一道,剪刀撑搭接位置至少不少于 3 只旋转扣件，搭接长度不小于 1m。（五）、每隔 6 跨设置一根抛撑，直至连墙件安装稳定后，方可拆除抛撑。当搭至有连墙件的构造时，在搭设完该处的立杆，纵向水平杆、横向水平杆后，应立即设置连墙杆。（六）、脚手片采纳竹笆板，横向铺设，即主竹筋垂直于纵向水平杆方向铺设，四角应用 16#铅丝固定纵向水平杆上。（七）、立杆顶端宜高出女儿墙上皮 1m，高出口上皮 1.5m。（八）、脚手架搭设工艺流程：场...
