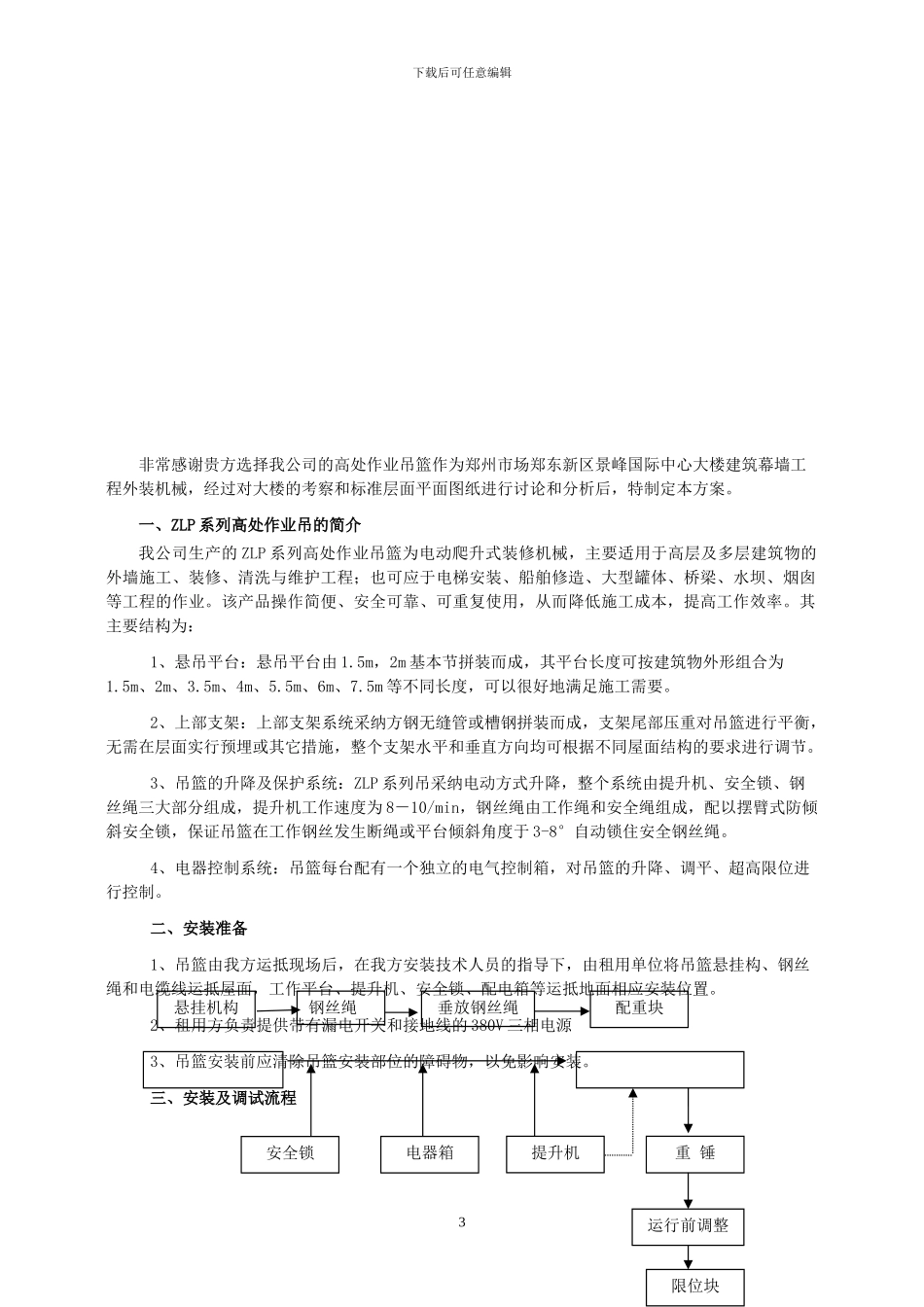

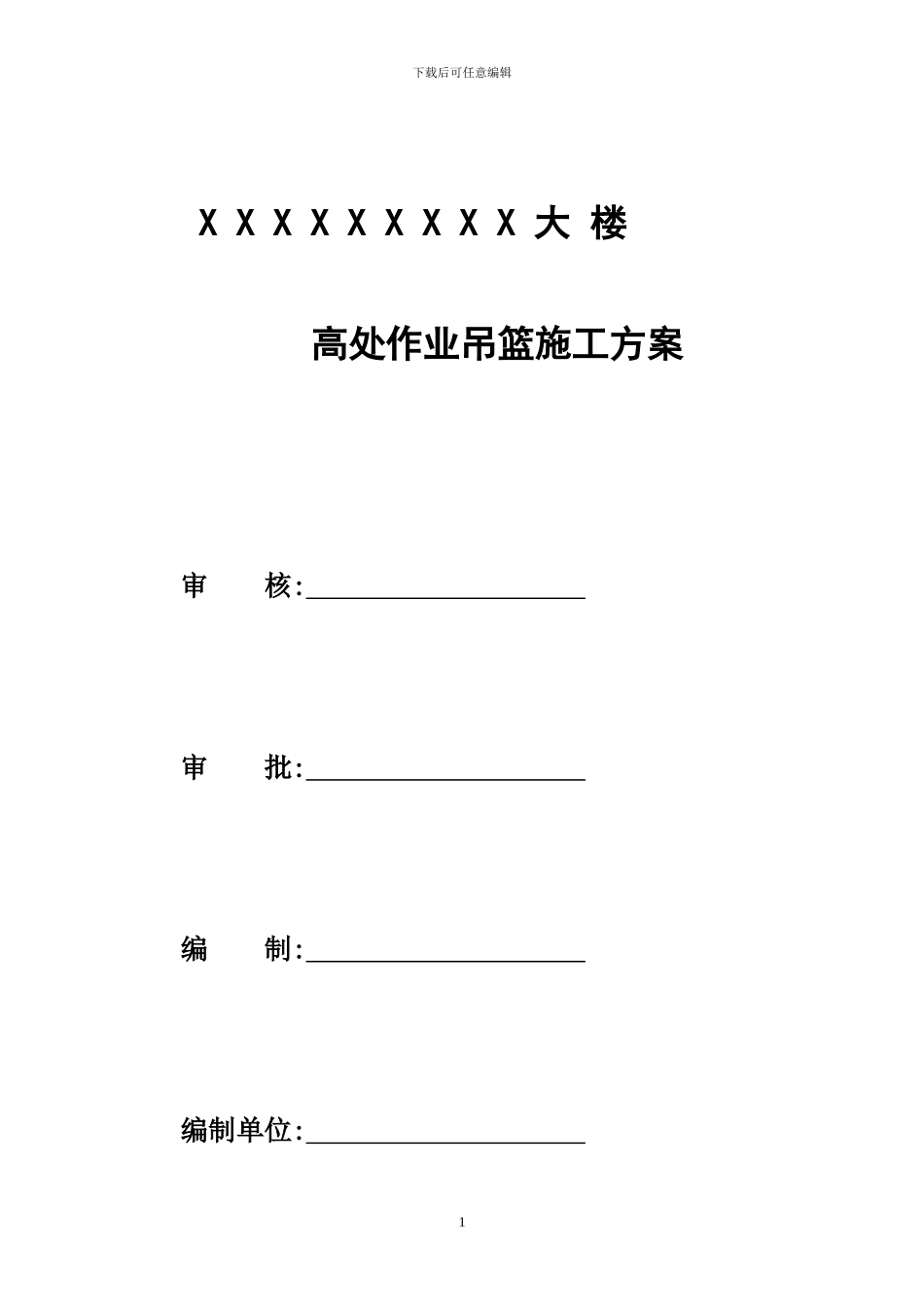

下载后可任意编辑X X X X X X X X X 大 楼高处作业吊篮施工方案审 核: 审 批: 编 制: 编制单位: 1下载后可任意编辑编制日期: 目 录一、ZLP 系列高处作业吊篮的简介二、安装准备三、安装与调试流程四、电动吊篮安装安全注意事项五、验算六、ZLP800 型电动吊篮安全操作规程七、操作施工人员注意事项八、验收2悬挂机构钢丝绳垂放钢丝绳配重块安全锁电器箱重 锤提升机运行前调整限位块下载后可任意编辑非常感谢贵方选择我公司的高处作业吊篮作为郑州市场郑东新区景峰国际中心大楼建筑幕墙工程外装机械，经过对大楼的考察和标准层面平面图纸进行讨论和分析后，特制定本方案。一、ZLP 系列高处作业吊的简介我公司生产的 ZLP 系列高处作业吊篮为电动爬升式装修机械，主要适用于高层及多层建筑物的外墙施工、装修、清洗与维护工程；也可应于电梯安装、船舶修造、大型罐体、桥梁、水坝、烟囱等工程的作业。该产品操作简便、安全可靠、可重复使用，从而降低施工成本，提高工作效率。其主要结构为：1、悬吊平台：悬吊平台由 1.5m，2m 基本节拼装而成，其平台长度可按建筑物外形组合为1.5m、2m、3.5m、4m、5.5m、6m、7.5m 等不同长度，可以很好地满足施工需要。2、上部支架：上部支架系统采纳方钢无缝管或槽钢拼装而成，支架尾部压重对吊篮进行平衡，无需在层面实行预埋或其它措施，整个支架水平和垂直方向均可根据不同屋面结构的要求进行调节。3、吊篮的升降及保护系统：ZLP 系列吊采纳电动方式升降，整个系统由提升机、安全锁、钢丝绳三大部分组成，提升机工作速度为 8－10/min，钢丝绳由工作绳和安全绳组成，配以摆臂式防倾斜安全锁，保证吊篮在工作钢丝发生断绳或平台倾斜角度于 3-8°自动锁住安全钢丝绳。4、电器控制系统：吊篮每台配有一个独立的电气控制箱，对吊篮的升降、调平、超高限位进行控制。二、安装准备1、吊篮由我方运抵现场后，在我方安装技术人员的指导下，由租用单位将吊篮悬挂构、钢丝绳和电缆线运抵屋面，工作平台、提升机、安全锁、配电箱等运抵地面相应安装位置。2、租用方负责提供带有漏电开关和接地线的 380V 三相电源3、吊篮安装前应清除吊篮安装部位的障碍物，以免影响安装。三、安装及调试流程 3下载后可任意编辑悬挂平台 穿钢丝绳、平台正位① 选择较为平整的场地用底架、高、低栏杆分别把基本节组装并初步连接好，在两端装好提升机安装架、调整高、低栏杆，使它们保持在一条直线上，再拧紧...
