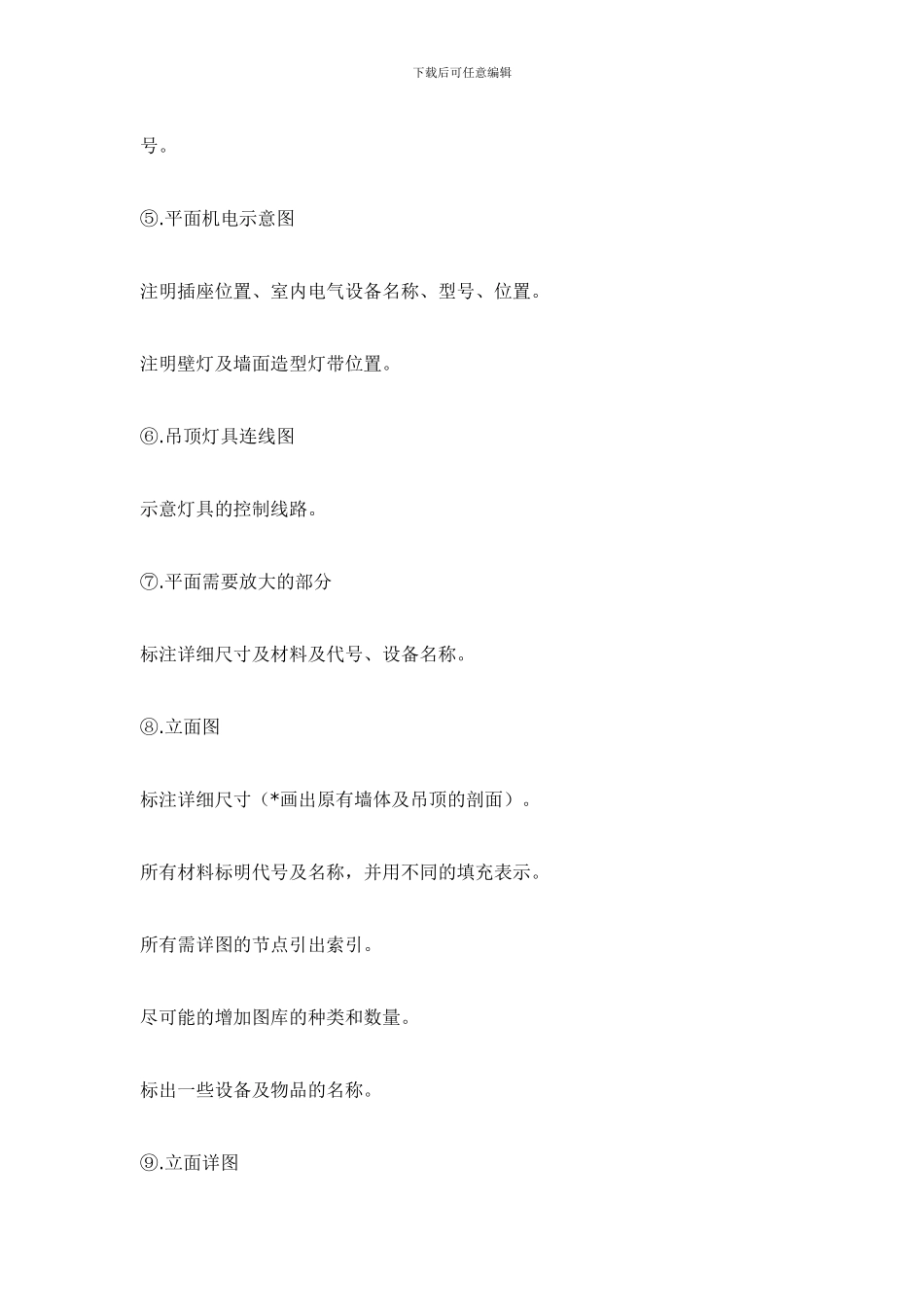

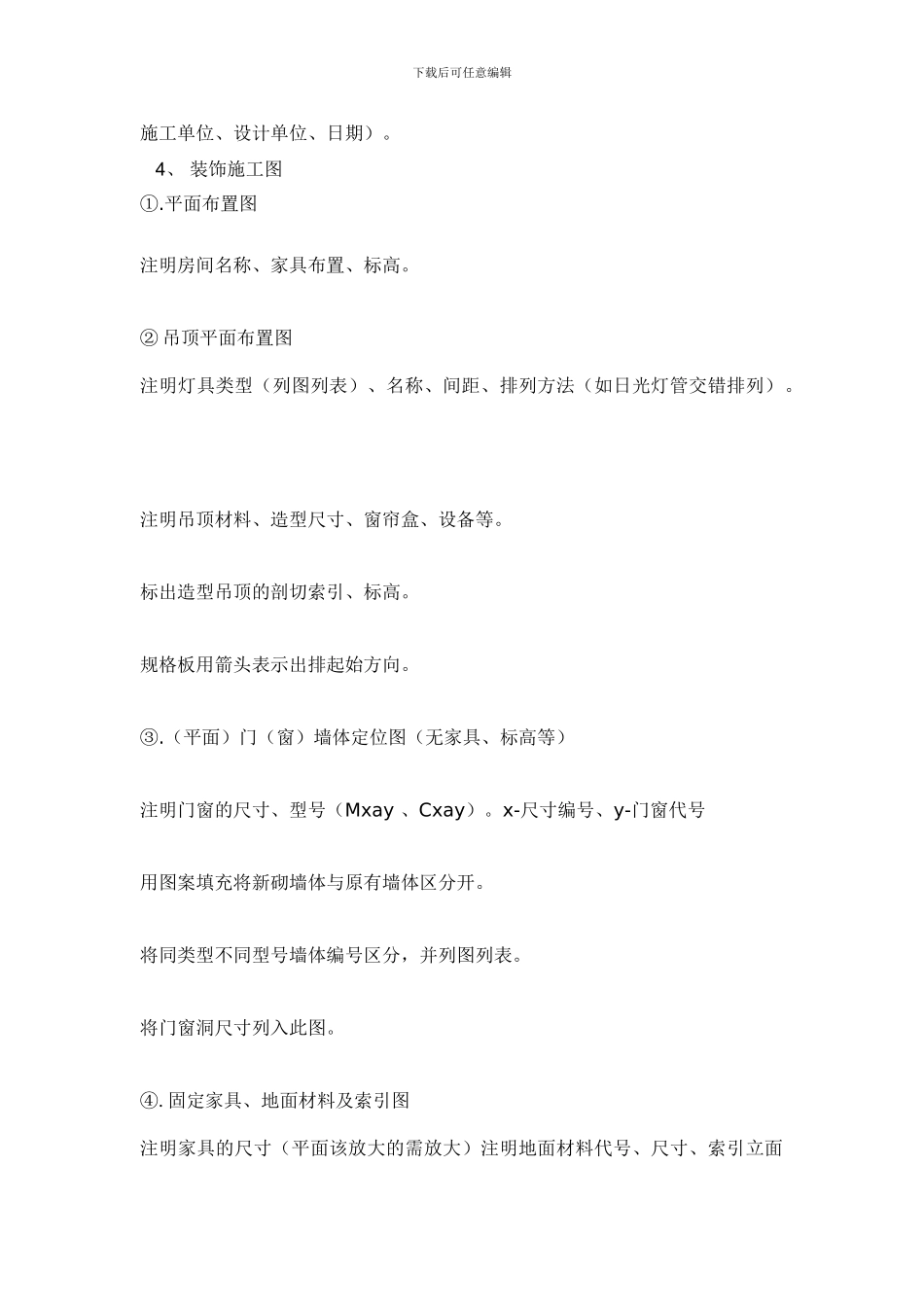

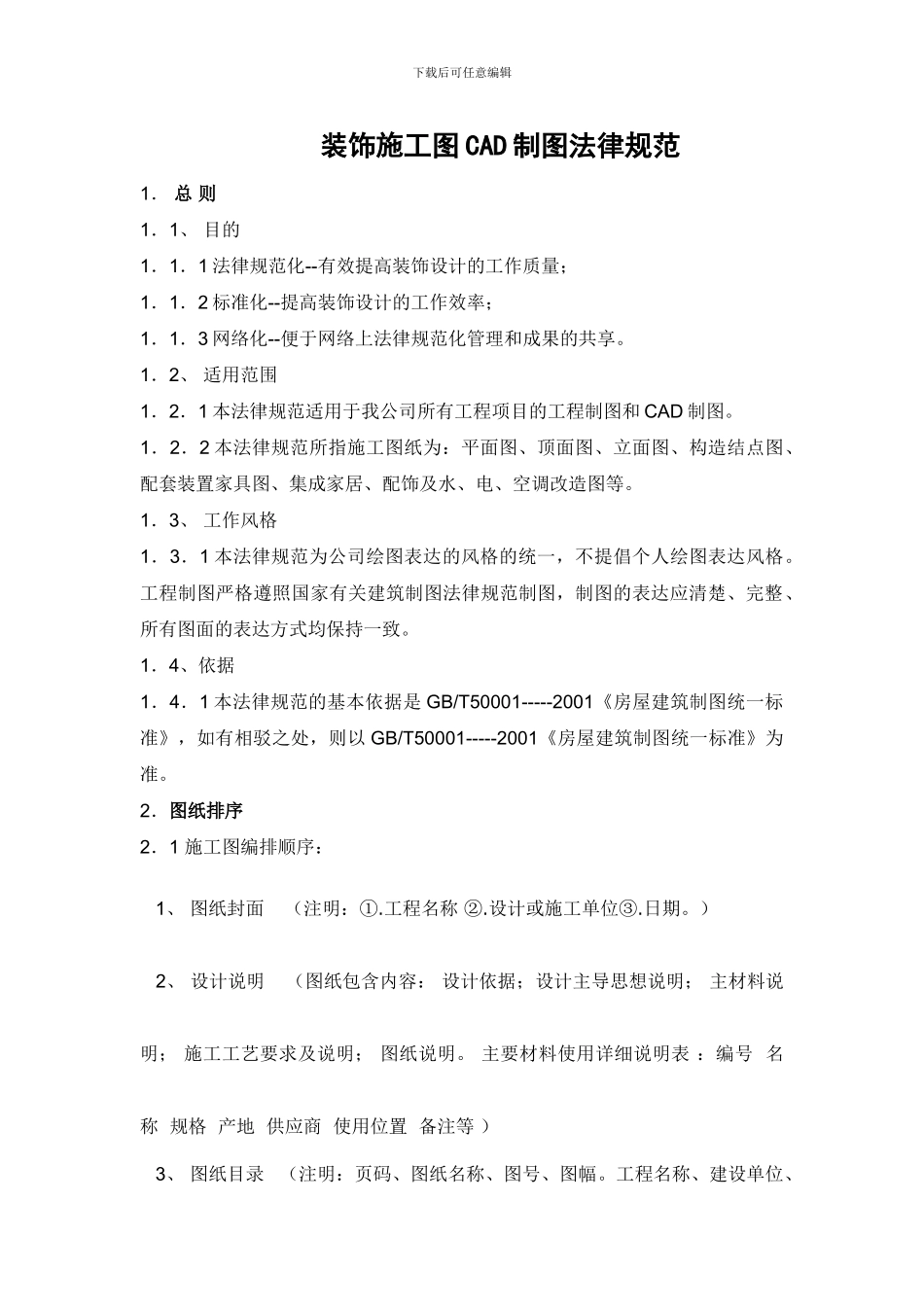

下载后可任意编辑装饰施工图 CAD 制图法律规范 1． 总 则 1．1、 目的 1．1．1 法律规范化--有效提高装饰设计的工作质量； 1．1．2 标准化--提高装饰设计的工作效率； 1．1．3 网络化--便于网络上法律规范化管理和成果的共享。 1．2、 适用范围 1．2．1 本法律规范适用于我公司所有工程项目的工程制图和 CAD 制图。 1．2．2 本法律规范所指施工图纸为：平面图、顶面图、立面图、构造结点图、配套装置家具图、集成家居、配饰及水、电、空调改造图等。 1．3、 工作风格 1．3．1 本法律规范为公司绘图表达的风格的统一，不提倡个人绘图表达风格。工程制图严格遵照国家有关建筑制图法律规范制图，制图的表达应清楚、完整、所有图面的表达方式均保持一致。 1．4、依据 1．4．1 本法律规范的基本依据是 GB/T50001-----2001《房屋建筑制图统一标准》，如有相驳之处，则以 GB/T50001-----2001《房屋建筑制图统一标准》为准。 2．图纸排序 2．1 施工图编排顺序： 1、 图纸封面 （注明：①.工程名称 ②.设计或施工单位③.日期。） 2、 设计说明 （图纸包含内容： 设计依据；设计主导思想说明； 主材料说明； 施工工艺要求及说明； 图纸说明。 主要材料使用详细说明表 ：编号 名称 规格 产地 供应商 使用位置 备注等 ） 3、 图纸目录 （注明：页码、图纸名称、图号、图幅。工程名称、建设单位、下载后可任意编辑施工单位、设计单位、日期）。 4、 装饰施工图①.平面布置图 注明房间名称、家具布置、标高。 ② 吊顶平面布置图 注明灯具类型（列图列表）、名称、间距、排列方法（如日光灯管交错排列）。 注明吊顶材料、造型尺寸、窗帘盒、设备等。 标出造型吊顶的剖切索引、标高。 规格板用箭头表示出排起始方向。 ③.（平面）门（窗）墙体定位图（无家具、标高等） 注明门窗的尺寸、型号（Mxay 、Cxay）。x-尺寸编号、y-门窗代号 用图案填充将新砌墙体与原有墙体区分开。 将同类型不同型号墙体编号区分，并列图列表。 将门窗洞尺寸列入此图。 ④.固定家具、地面材料及索引图 注明家具的尺寸（平面该放大的需放大）注明地面材料代号、尺寸、索引立面下载后可任意编辑号。 ⑤.平面机电示意图 注明插座位置、室内电气设备名称、型号、位置。 注明壁灯及墙面造型灯带位置。 ⑥.吊顶灯具连线图 示意灯具的控制线路。 ⑦.平面需要放大的部分 标注详细尺寸及材料及代号、设备名称。...
