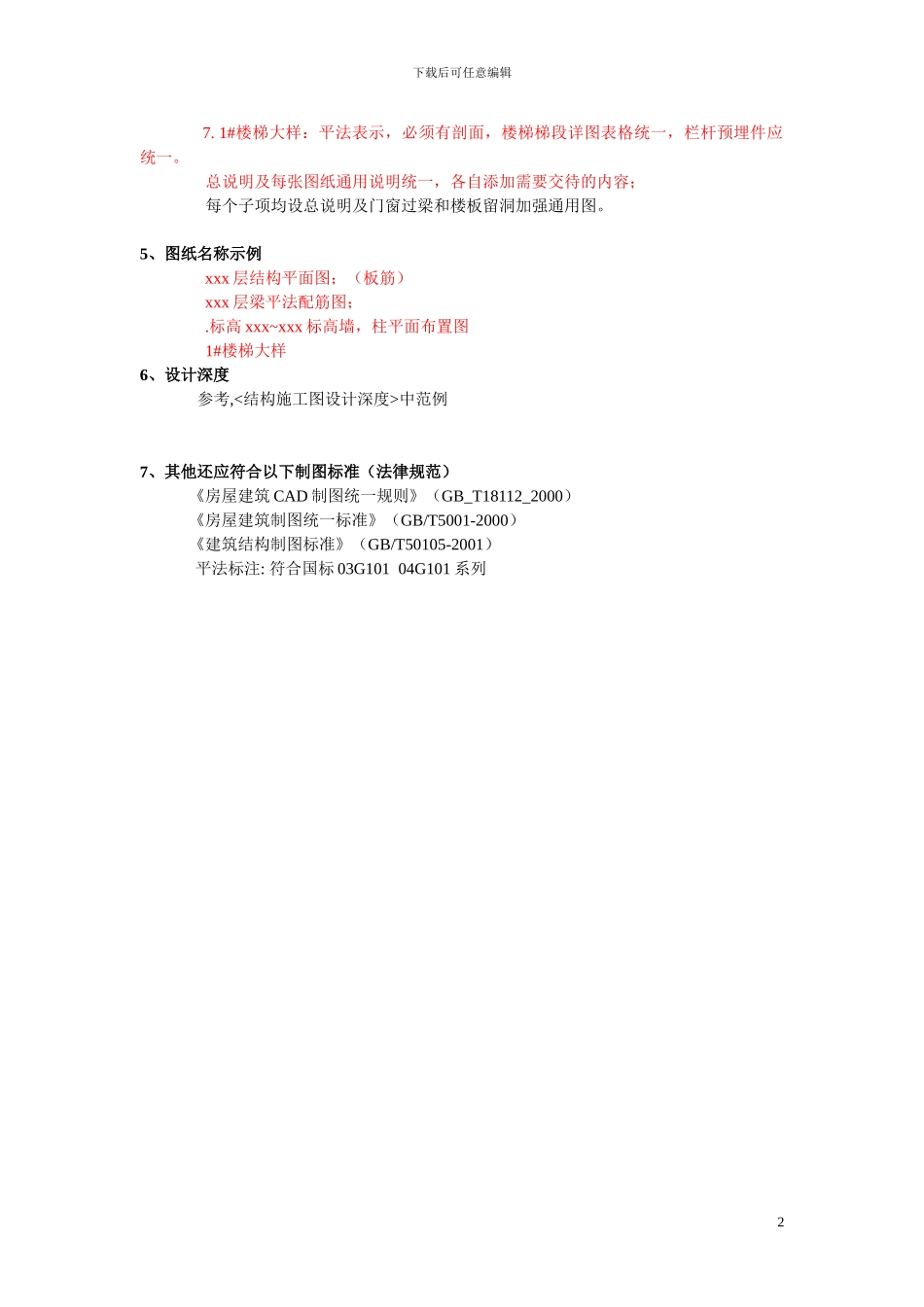

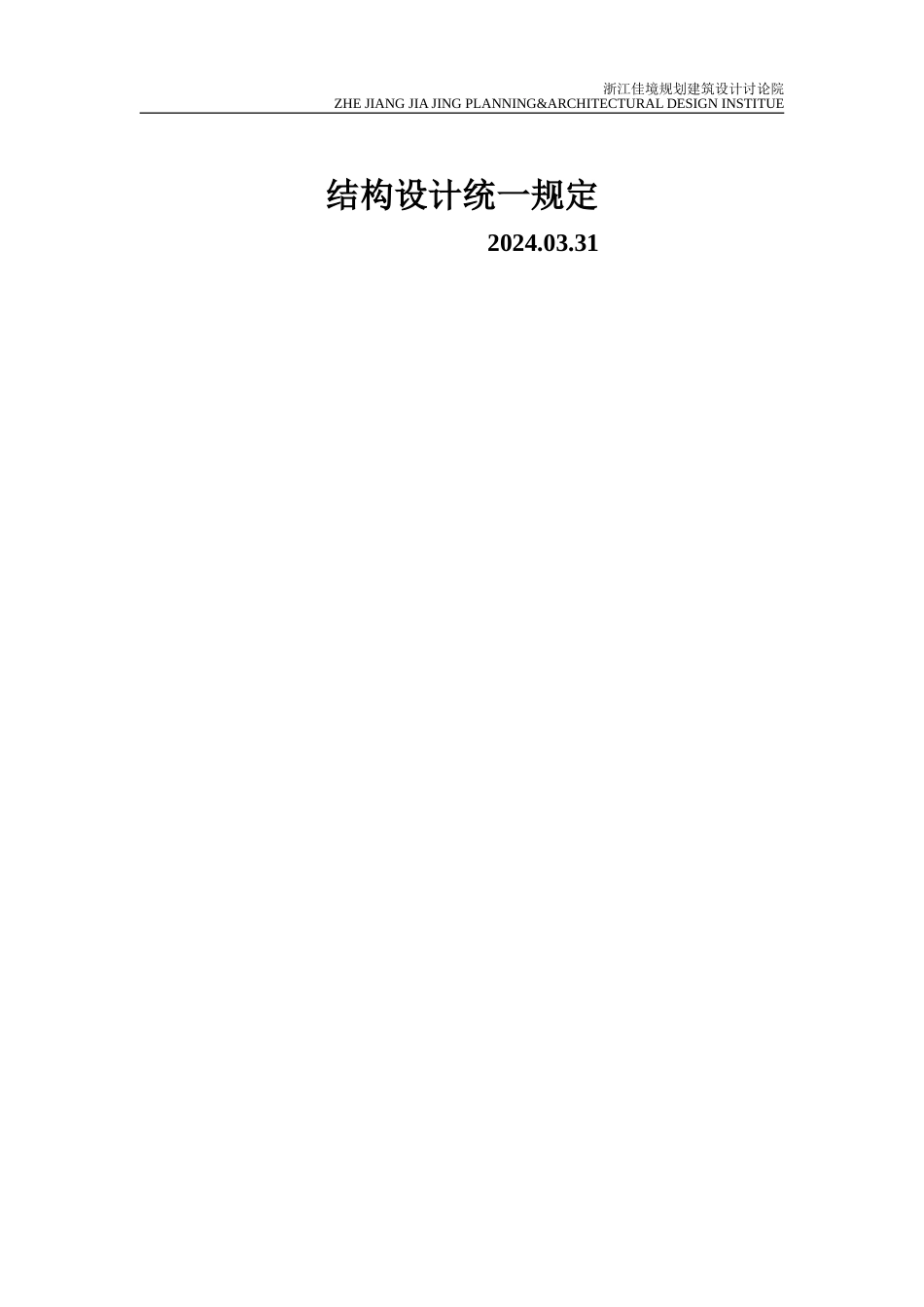

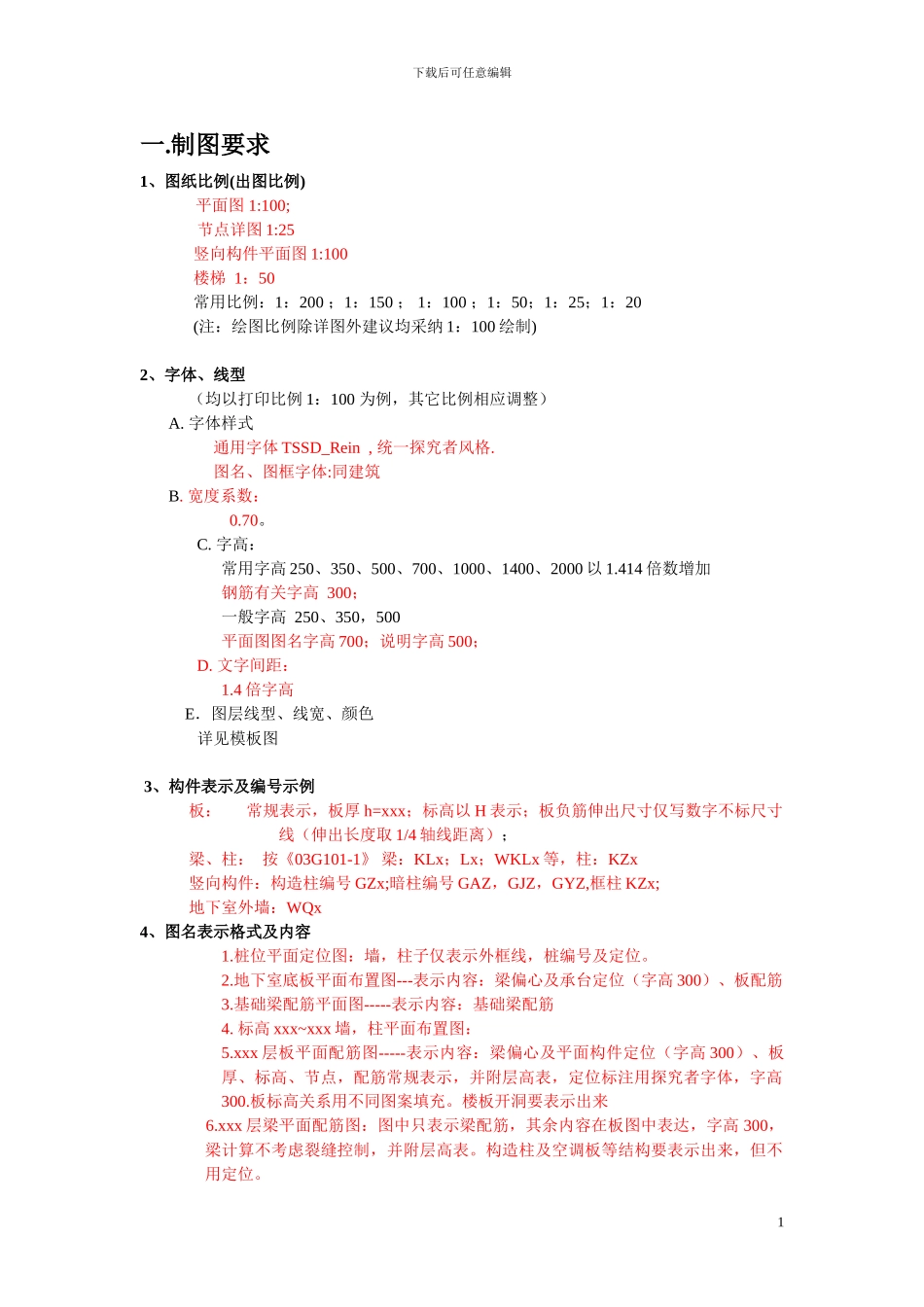

浙江佳境规划建筑设计讨论院ZHE JIANG JIA JING PLANNING&ARCHITECTURAL DESIGN INSTITUE结构设计统一规定 2024.03.31下载后可任意编辑一.制图要求1、图纸比例(出图比例)平面图 1:100;节点详图 1:25 竖向构件平面图 1:100 楼梯 1：50 常用比例：1：200 ；1：150 ； 1：100 ；1：50；1：25；1：20 (注：绘图比例除详图外建议均采纳 1：100 绘制)2、字体、线型（均以打印比例 1：100 为例，其它比例相应调整） A. 字体样式通用字体 TSSD_Rein , 统一探究者风格.图名、图框字体:同建筑 B. 宽度系数：0.70。C. 字高：常用字高 250、350、500、700、1000、1400、2000 以 1.414 倍数增加钢筋有关字高 300；一般字高 250、350，500平面图图名字高 700；说明字高 500；D. 文字间距：1.4 倍字高 E．图层线型、线宽、颜色 详见模板图 3、构件表示及编号示例板： 常规表示，板厚 h=xxx；标高以 H 表示；板负筋伸出尺寸仅写数字不标尺寸线（伸出长度取 1/4 轴线距离）；梁、柱： 按《03G101-1》 梁：KLx；Lx；WKLx 等，柱：KZx竖向构件：构造柱编号 GZx;暗柱编号 GAZ，GJZ，GYZ,框柱 KZx;地下室外墙：WQx4、图名表示格式及内容1.桩位平面定位图：墙，柱子仅表示外框线，桩编号及定位。2.地下室底板平面布置图---表示内容：梁偏心及承台定位（字高 300）、板配筋3.基础梁配筋平面图-----表示内容：基础梁配筋4. 标高 xxx~xxx 墙，柱平面布置图：5.xxx 层板平面配筋图-----表示内容：梁偏心及平面构件定位（字高 300）、板厚、标高、节点，配筋常规表示，并附层高表，定位标注用探究者字体，字高300.板标高关系用不同图案填充。楼板开洞要表示出来 6.xxx 层梁平面配筋图：图中只表示梁配筋，其余内容在板图中表达，字高 300，梁计算不考虑裂缝控制，并附层高表。构造柱及空调板等结构要表示出来，但不用定位。1下载后可任意编辑 7. 1#楼梯大样：平法表示，必须有剖面，楼梯梯段详图表格统一，栏杆预埋件应统一。 总说明及每张图纸通用说明统一，各自添加需要交待的内容； 每个子项均设总说明及门窗过梁和楼板留洞加强通用图。5、图纸名称示例xxx 层结构平面图；（板筋）xxx 层梁平法配筋图；.标高 xxx~xxx 标高墙，柱平面布置图1#楼梯大样6、设计深度参考,<结构施工图设计深度>中范例7、其他还应符合以下制图标准（法律规范）《房屋建筑 CAD 制图统一规则》（GB_T18112_2000）《房屋...
