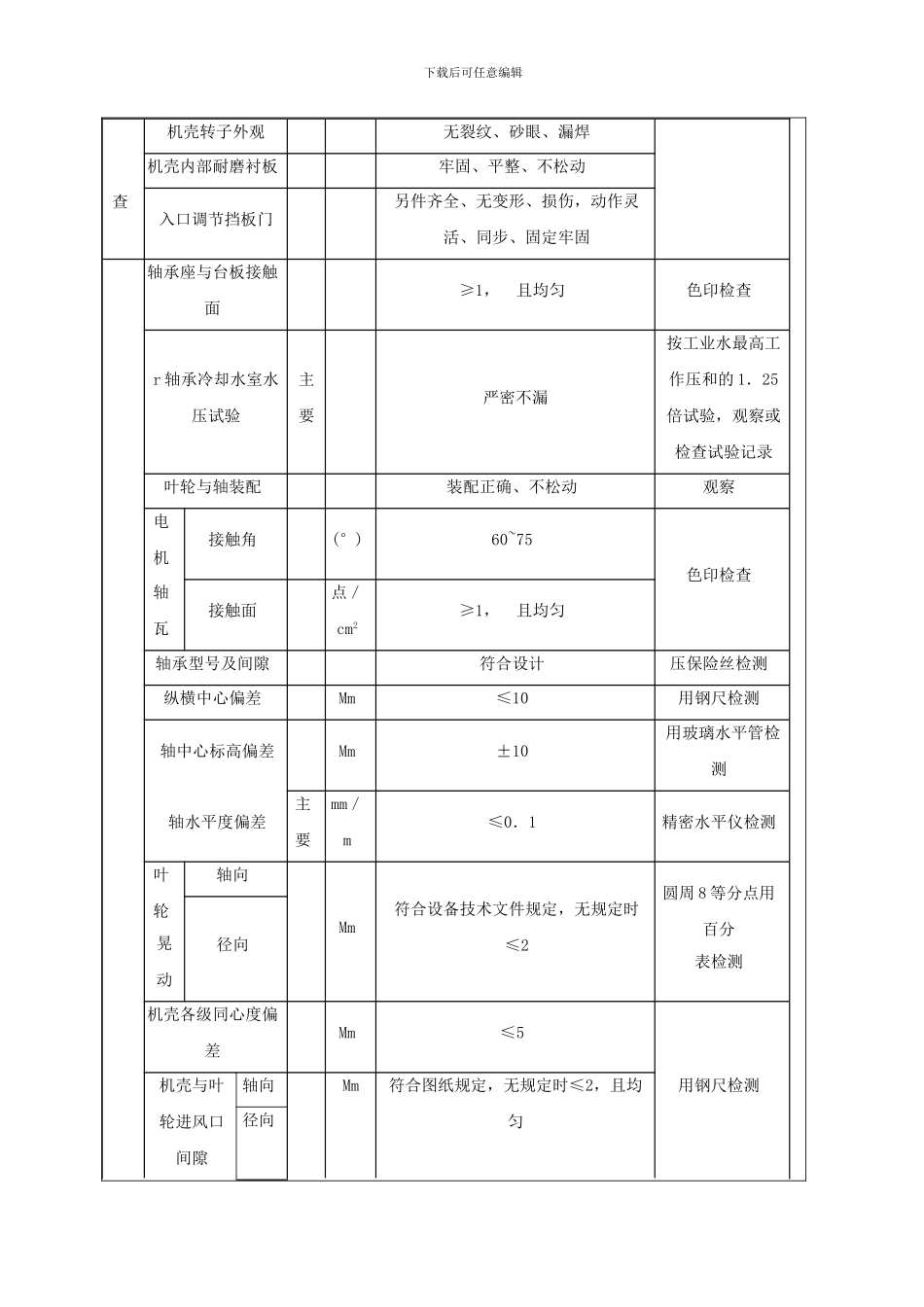

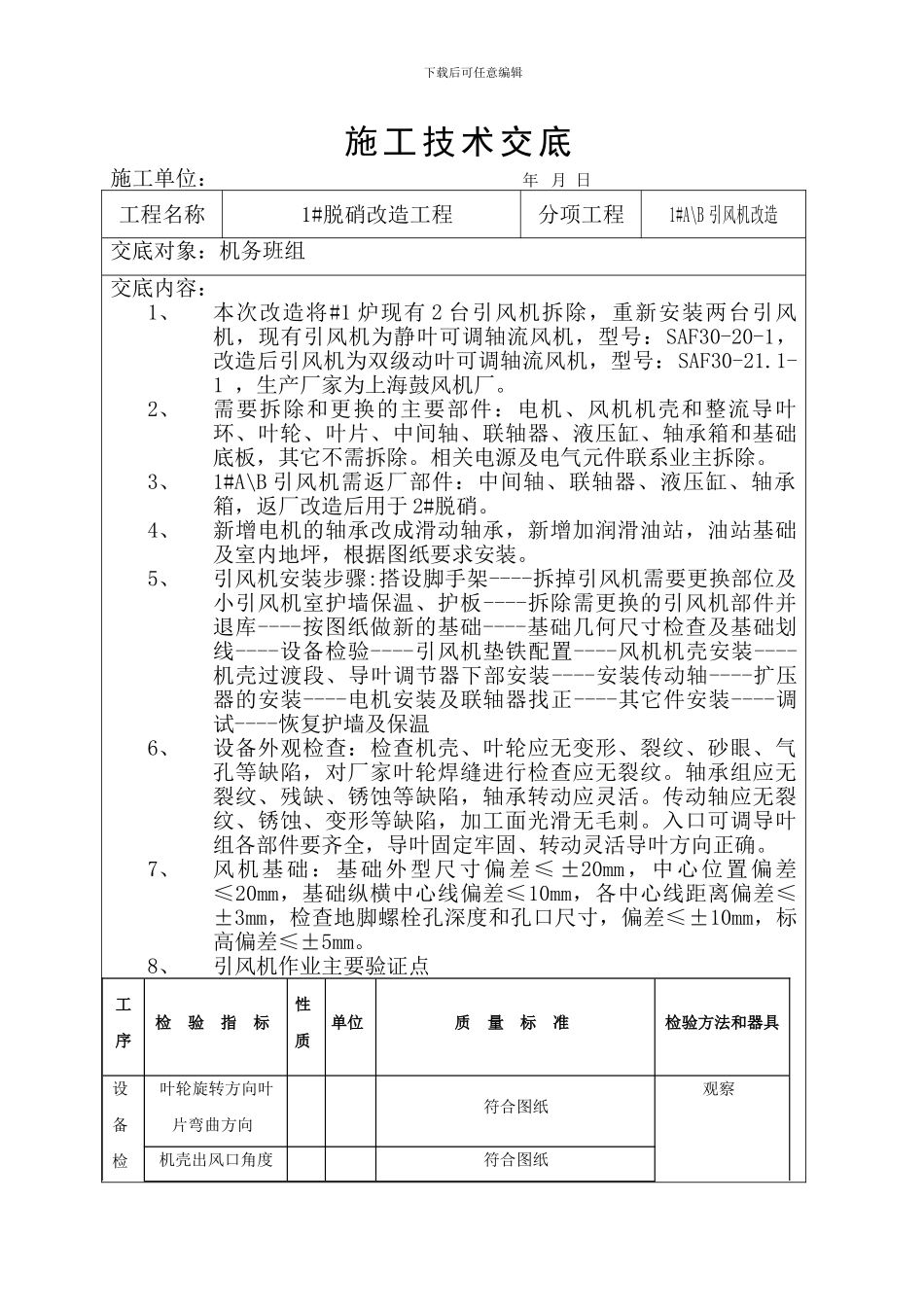

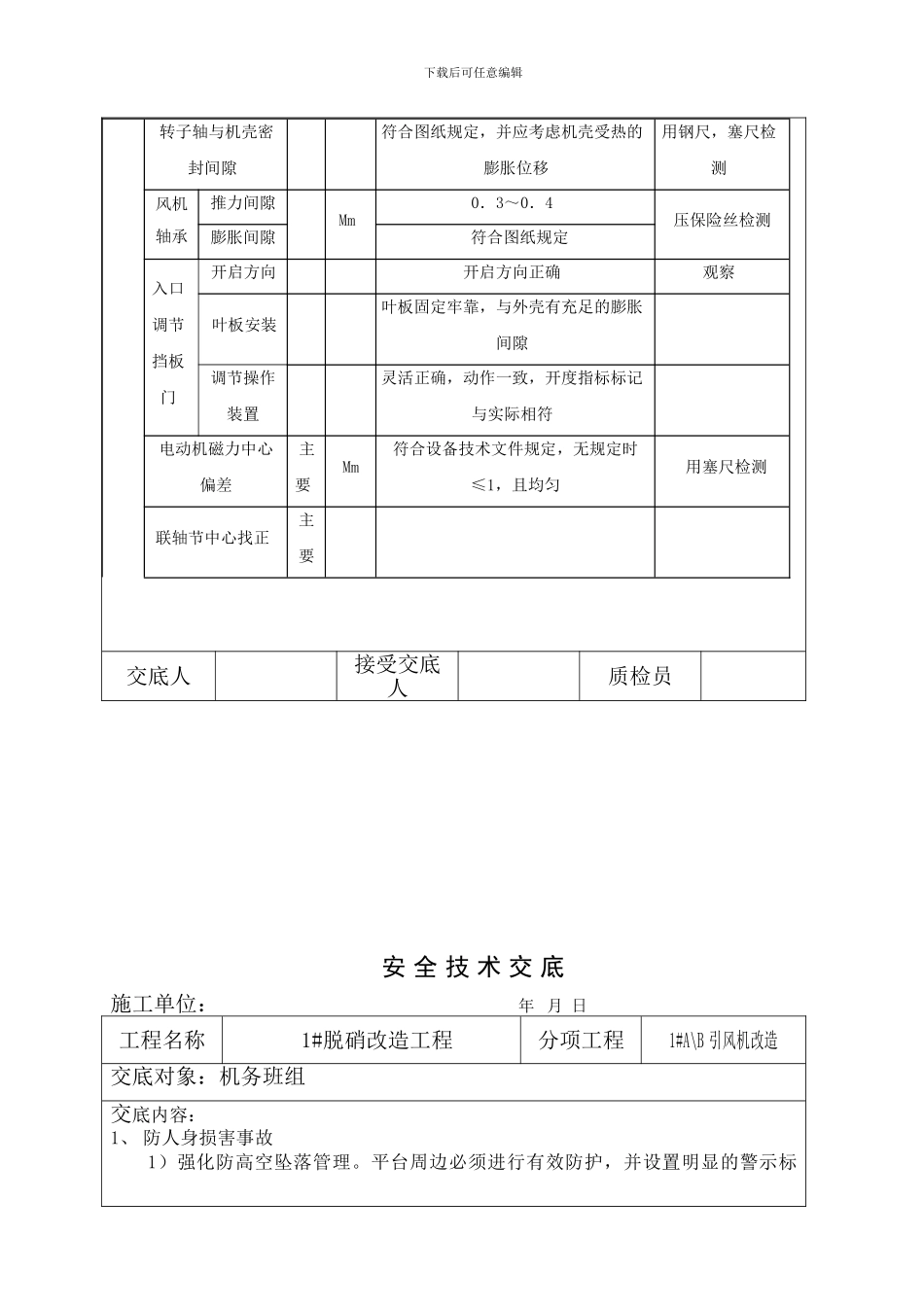

下载后可任意编辑施工技术交底施工单位： 年 月 日工程名称 1#脱硝改造工程分项工程1#A\B 引风机改造交底对象：机务班组交底内容：1、本次改造将#1 炉现有 2 台引风机拆除，重新安装两台引风机，现有引风机为静叶可调轴流风机，型号：SAF30-20-1，改造后引风机为双级动叶可调轴流风机，型号：SAF30-21.1-1 ，生产厂家为上海鼓风机厂。2、需要拆除和更换的主要部件：电机、风机机壳和整流导叶环、叶轮、叶片、中间轴、联轴器、液压缸、轴承箱和基础底板，其它不需拆除。相关电源及电气元件联系业主拆除。3、1#A\B 引风机需返厂部件：中间轴、联轴器、液压缸、轴承箱，返厂改造后用于 2#脱硝。4、新增电机的轴承改成滑动轴承，新增加润滑油站，油站基础及室内地坪，根据图纸要求安装。5、引风机安装步骤:搭设脚手架----拆掉引风机需要更换部位及小引风机室护墙保温、护板----拆除需更换的引风机部件并退库----按图纸做新的基础----基础几何尺寸检查及基础划线----设备检验----引风机垫铁配置----风机机壳安装----机壳过渡段、导叶调节器下部安装----安装传动轴----扩压器的安装----电机安装及联轴器找正----其它件安装----调试----恢复护墙及保温6、设备外观检查：检查机壳、叶轮应无变形、裂纹、砂眼、气孔等缺陷，对厂家叶轮焊缝进行检查应无裂纹。轴承组应无裂纹、残缺、锈蚀等缺陷，轴承转动应灵活。传动轴应无裂纹、锈蚀、变形等缺陷，加工面光滑无毛刺。入口可调导叶组各部件要齐全，导叶固定牢固、转动灵活导叶方向正确。 7、风机基础：基础外型尺寸偏差≤ ±20mm，中心位置偏差≤20mm，基础纵横中心线偏差≤10mm，各中心线距离偏差≤±3mm，检查地脚螺栓孔深度和孔口尺寸，偏差≤±10mm，标高偏差≤±5mm。8、引风机作业主要验证点工序检 验 指 标性质单位质 量 标 准检验方法和器具设备检叶轮旋转方向叶片弯曲方向符合图纸观察机壳出风口角度符合图纸下载后可任意编辑查机壳转子外观无裂纹、砂眼、漏焊机壳内部耐磨衬板牢固、平整、不松动入口调节挡板门另件齐全、无变形、损伤，动作灵活、同步、固定牢固轴承座与台板接触面≥1， 且均匀色印检查r 轴承冷却水室水压试验主要严密不漏按工业水最高工作压和的 1．25倍试验，观察或检查试验记录叶轮与轴装配装配正确、不松动观察电机接触角(°)60~75色印检查轴瓦接触面点／cm2≥1， 且均匀轴承型号及间隙符合设计压保险丝检测纵横中心偏差Mm≤10用钢尺检测轴中心标高偏...
