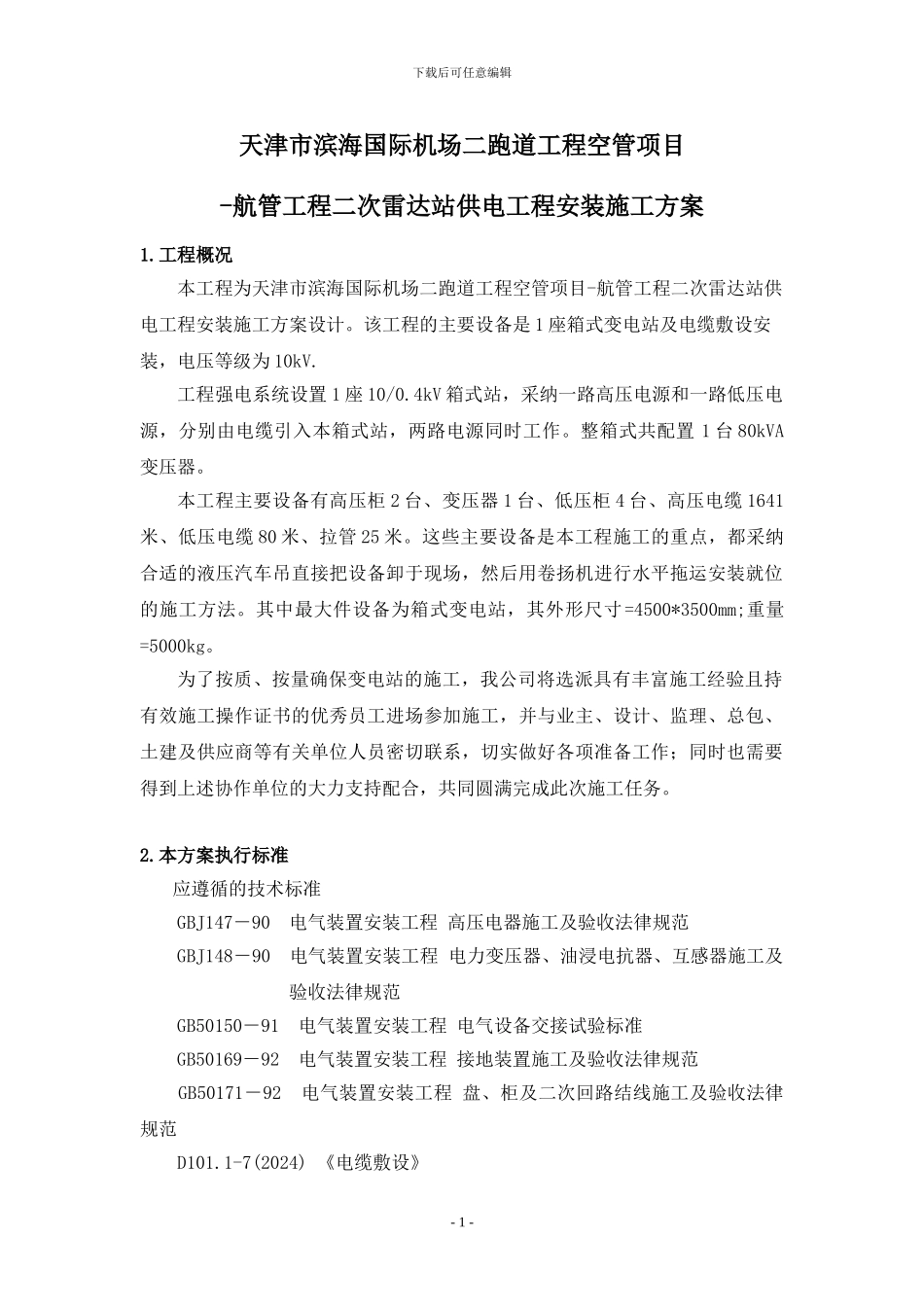

下载后可任意编辑天津市滨海国际机场二跑道工程空管项目-航管工程二次雷达站供电工程安装施工方案1
工程概况本工程为天津市滨海国际机场二跑道工程空管项目-航管工程二次雷达站供电工程安装施工方案设计
该工程的主要设备是 1 座箱式变电站及电缆敷设安装，电压等级为 10kV
工程强电系统设置 1 座 10/0
4kV 箱式站，采纳一路高压电源和一路低压电源，分别由电缆引入本箱式站，两路电源同时工作
整箱式共配置 1 台 80kVA变压器
本工程主要设备有高压柜 2 台、变压器 1 台、低压柜 4 台、高压电缆 1641米、低压电缆 80 米、拉管 25 米
这些主要设备是本工程施工的重点，都采纳合适的液压汽车吊直接把设备卸于现场，然后用卷扬机进行水平拖运安装就位的施工方法
其中最大件设备为箱式变电站，其外形尺寸=4500*3500mm;重量=5000kg
为了按质、按量确保变电站的施工，我公司将选派具有丰富施工经验且持有效施工操作证书的优秀员工进场参加施工，并与业主、设计、监理、总包、土建及供应商等有关单位人员密切联系，切实做好各项准备工作；同时也需要得到上述协作单位的大力支持配合，共同圆满完成此次施工任务
本方案执行标准应遵循的技术标准GBJ147－90 电气装置安装工程 高压电器施工及验收法律规范 GBJ148－90 电气装置安装工程 电力变压器、油浸电抗器、互感器施工及 验收法律规范 GB50150－91 电气装置安装工程 电气设备交接试验标准 GB50169－92 电气装置安装工程 接地装置施工及验收法律规范 GB50171－92 电气装置安装工程 盘、柜及二次回路结线施工及验收法律规范D101
1-7(2024) 《电缆敷设》- 1 -下载后可任意编辑ZE-1

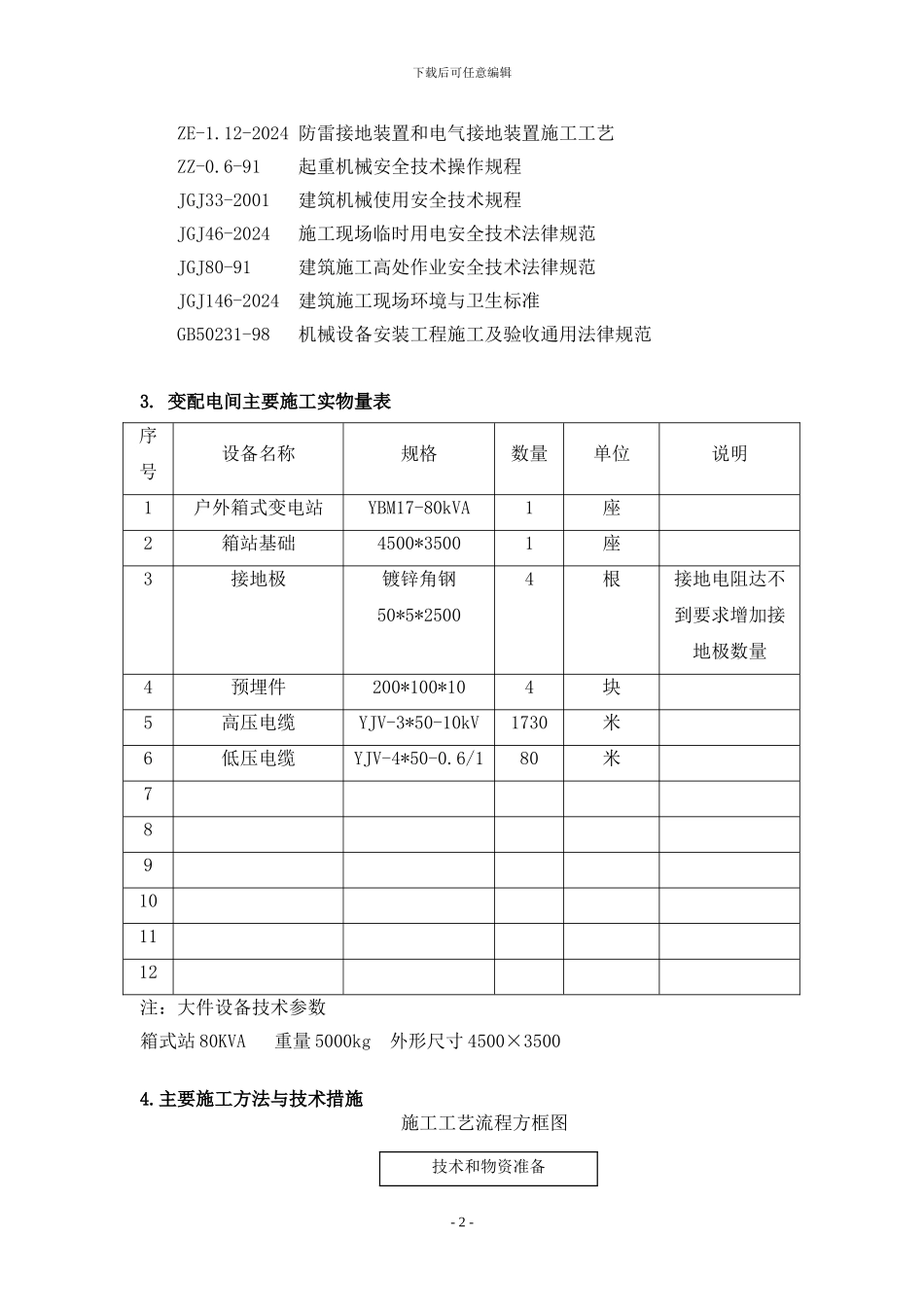

12-2024 防雷接地装置和电气接地装置施工工艺ZZ-0
6-91 起重机械安全技术操作规程JGJ33-
