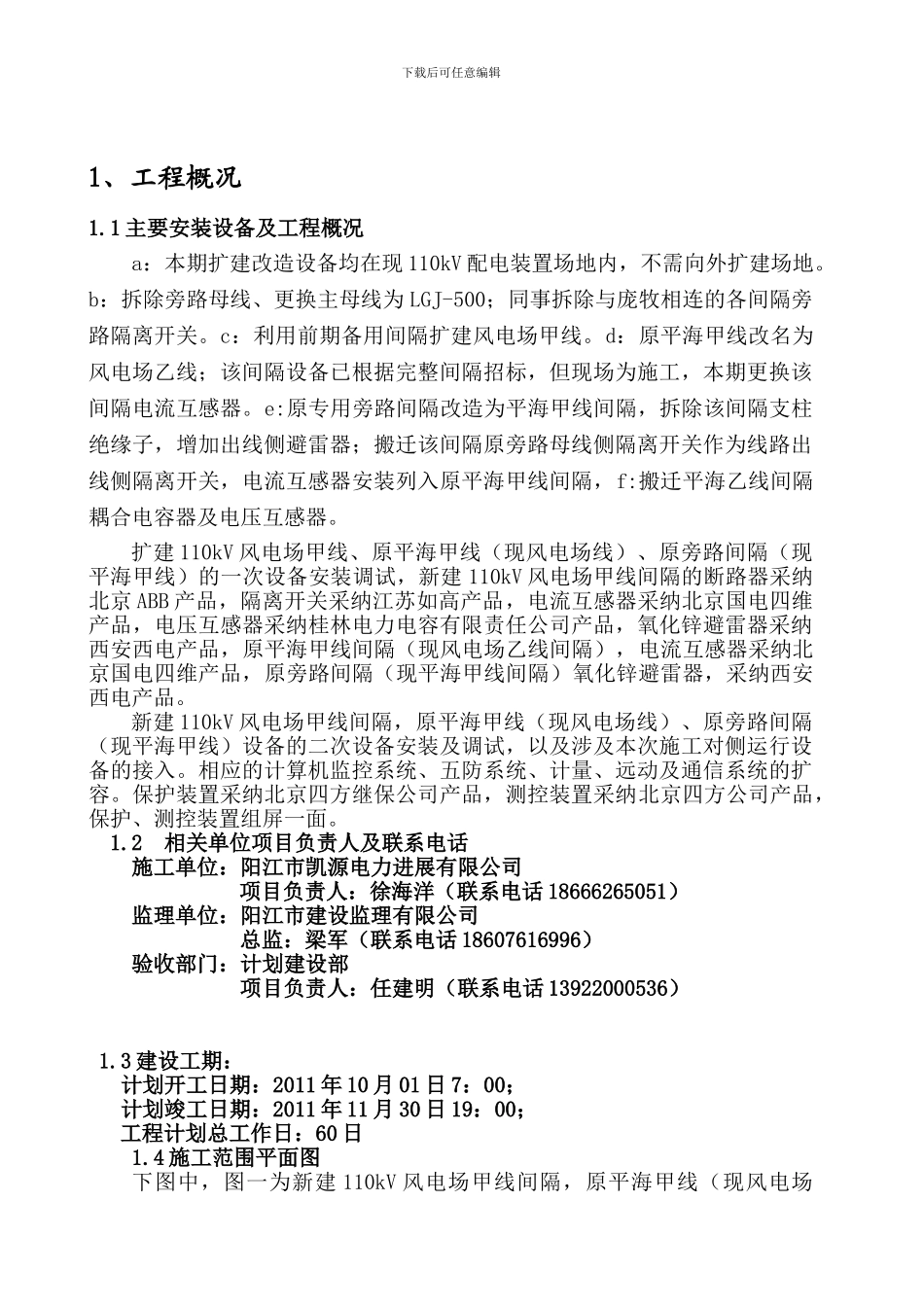

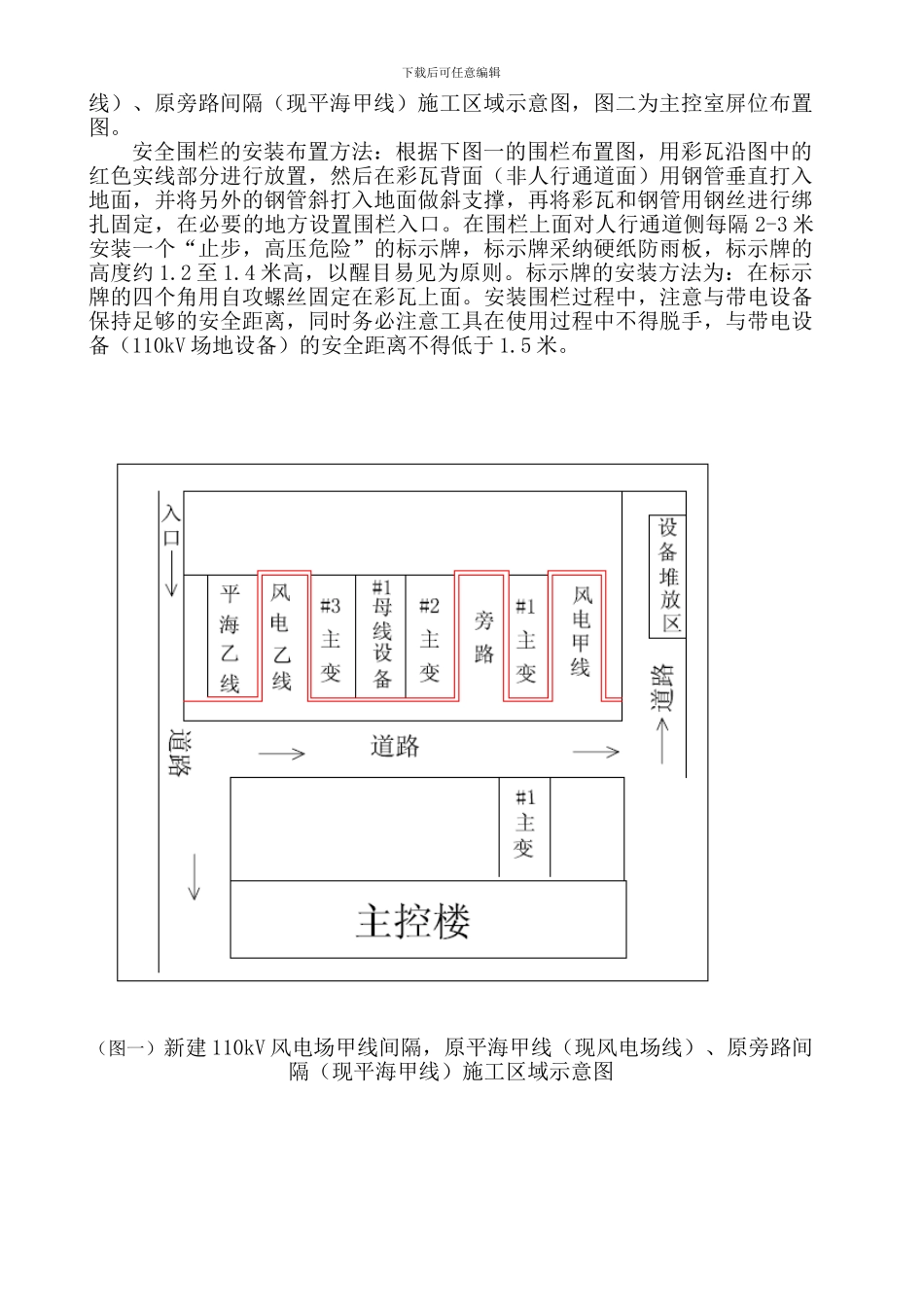

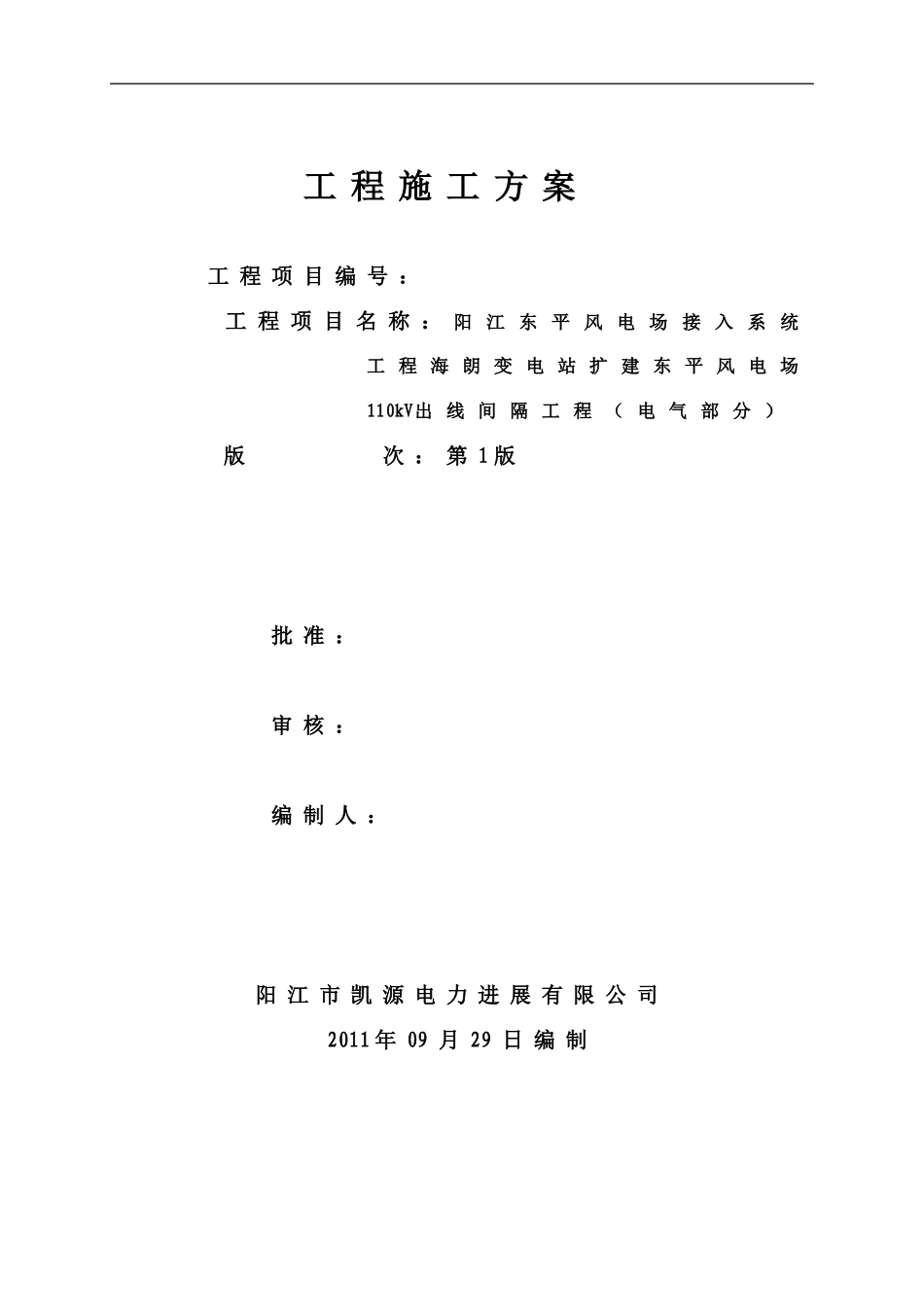

工 程 施 工 方 案工 程 项 目 编 号 ： 工 程 项 目 名 称 ： 阳 江 东 平 风 电 场 接 入 系 统工 程 海 朗 变 电 站 扩 建 东 平 风 电 场110kV出 线 间 隔 工 程 （ 电 气 部 分 ） 版 次 ： 第 1 版 批 准 ：审 核 ：编 制 人 ：阳 江 市 凯 源 电 力 进 展 有 限 公 司2011 年 09 月 29 日 编 制下载后可任意编辑1、工程概况1.1 主要安装设备及工程概况a：本期扩建改造设备均在现 110kV 配电装置场地内，不需向外扩建场地。b：拆除旁路母线、更换主母线为 LGJ-500；同事拆除与庞牧相连的各间隔旁路隔离开关。c：利用前期备用间隔扩建风电场甲线。d：原平海甲线改名为风电场乙线；该间隔设备已根据完整间隔招标，但现场为施工，本期更换该间隔电流互感器。e:原专用旁路间隔改造为平海甲线间隔，拆除该间隔支柱绝缘子，增加出线侧避雷器；搬迁该间隔原旁路母线侧隔离开关作为线路出线侧隔离开关，电流互感器安装列入原平海甲线间隔，f:搬迁平海乙线间隔耦合电容器及电压互感器。扩建 110kV 风电场甲线、原平海甲线（现风电场线）、原旁路间隔（现平海甲线）的一次设备安装调试，新建 110kV 风电场甲线间隔的断路器采纳北京 ABB 产品，隔离开关采纳江苏如高产品，电流互感器采纳北京国电四维产品，电压互感器采纳桂林电力电容有限责任公司产品，氧化锌避雷器采纳西安西电产品，原平海甲线间隔（现风电场乙线间隔），电流互感器采纳北京国电四维产品，原旁路间隔（现平海甲线间隔）氧化锌避雷器，采纳西安西电产品。新建 110kV 风电场甲线间隔，原平海甲线（现风电场线）、原旁路间隔（现平海甲线）设备的二次设备安装及调试，以及涉及本次施工对侧运行设备的接入。相应的计算机监控系统、五防系统、计量、远动及通信系统的扩容。保护装置采纳北京四方继保公司产品，测控装置采纳北京四方公司产品，保护、测控装置组屏一面。1.2 相关单位项目负责人及联系电话施工单位：阳江市凯源电力进展有限公司项目负责人：徐海洋（联系电话 18666265051）监理单位：阳江市建设监理有限公司总监：梁军（联系电话 18607616996）验收部门：计划建设部项目负责人：任建明（联系电话 13922000536）1.3 建设工期： 计划开工日期：2011 年 10 月 01 日 7：00； 计划竣工日期：2011 年 11 月 30 日 19：00；工程计划总工作日：60 日1.4 施...
