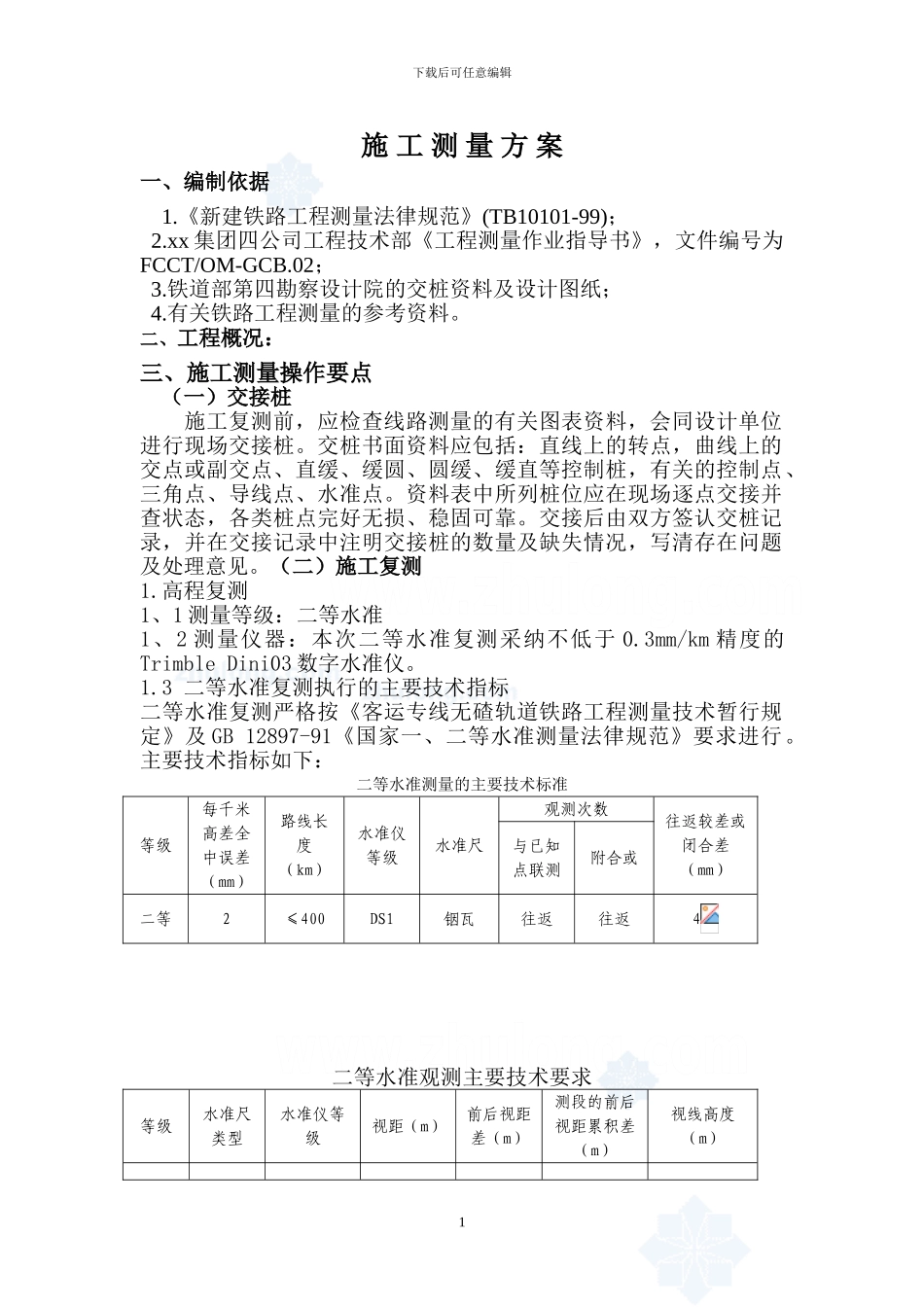

下载后可任意编辑施 工 测 量 方 案一、编制依据 1.《新建铁路工程测量法律规范》(TB10101-99)； 2.xx 集团四公司工程技术部《工程测量作业指导书》，文件编号为FCCT/OM-GCB.02； 3.铁道部第四勘察设计院的交桩资料及设计图纸； 4.有关铁路工程测量的参考资料。二、工程概况：三、施工测量操作要点（一）交接桩施工复测前，应检查线路测量的有关图表资料，会同设计单位进行现场交接桩。交桩书面资料应包括：直线上的转点，曲线上的交点或副交点、直缓、缓圆、圆缓、缓直等控制桩，有关的控制点、三角点、导线点、水准点。资料表中所列桩位应在现场逐点交接并查状态，各类桩点完好无损、稳固可靠。交接后由双方签认交桩记录，并在交接记录中注明交接桩的数量及缺失情况，写清存在问题及处理意见。（二）施工复测 1.高程复测1、1 测量等级：二等水准1、2 测量仪器：本次二等水准复测采纳不低于 0.3mm/km 精度的Trimble Dini03 数字水准仪。1.3 二等水准复测执行的主要技术指标二等水准复测严格按《客运专线无碴轨道铁路工程测量技术暂行规定》及 GB 12897-91《国家一、二等水准测量法律规范》要求进行。主要技术指标如下：二等水准测量的主要技术标准等级每千米高差全中误差（mm）路线长度（km）水准仪等级水准尺观测次数往返较差或闭合差（mm）与已知点联测附合或二等2≤400DS1铟瓦往返往返4二等水准观测主要技术要求等级水准尺类型水准仪等级视距（m）前后视距差（m）测段的前后视距累积差（m）视线高度（m）1下载后可任意编辑二等铟瓦DS1≤50≤1.0≤3.0下丝读数≥0.3DS0.5≤60二等水准测量精度要求水准测量等级每千米水准测量偶然中误差 M△每千米水准测量全中误差 MW限差(mm)检测已测段高差之差往返测不符值附合路线或环线闭合差左右路线高差不符值二等≤1.0≤2.0644---- 1.4 二等水准外业观测二等水准复测采纳 Trimble Dini03 电子水准仪级配套铟瓦尺，按国家二等水准测量要求作业。复测时遵循的具体作业细则为： 作业前，确保所用电子水准仪经检验合格并在有效期内。 测量时严格要求前后视距相等，减少仪器 i 角对高差的影响。 为保证水准尺的稳定性，测量时中间转点选用 5kg 尺垫，并将尺垫放在坚实稳定的地方踩实以防止尺垫下沉。 水准路线采纳往返观测，并尽可能地沿同一条路线进行。 观测顺序为：往测：奇数站：后-前-前-后 偶数站：前-后-后-前返测：奇数站：前-后-后-前 偶数站：后-前-...
