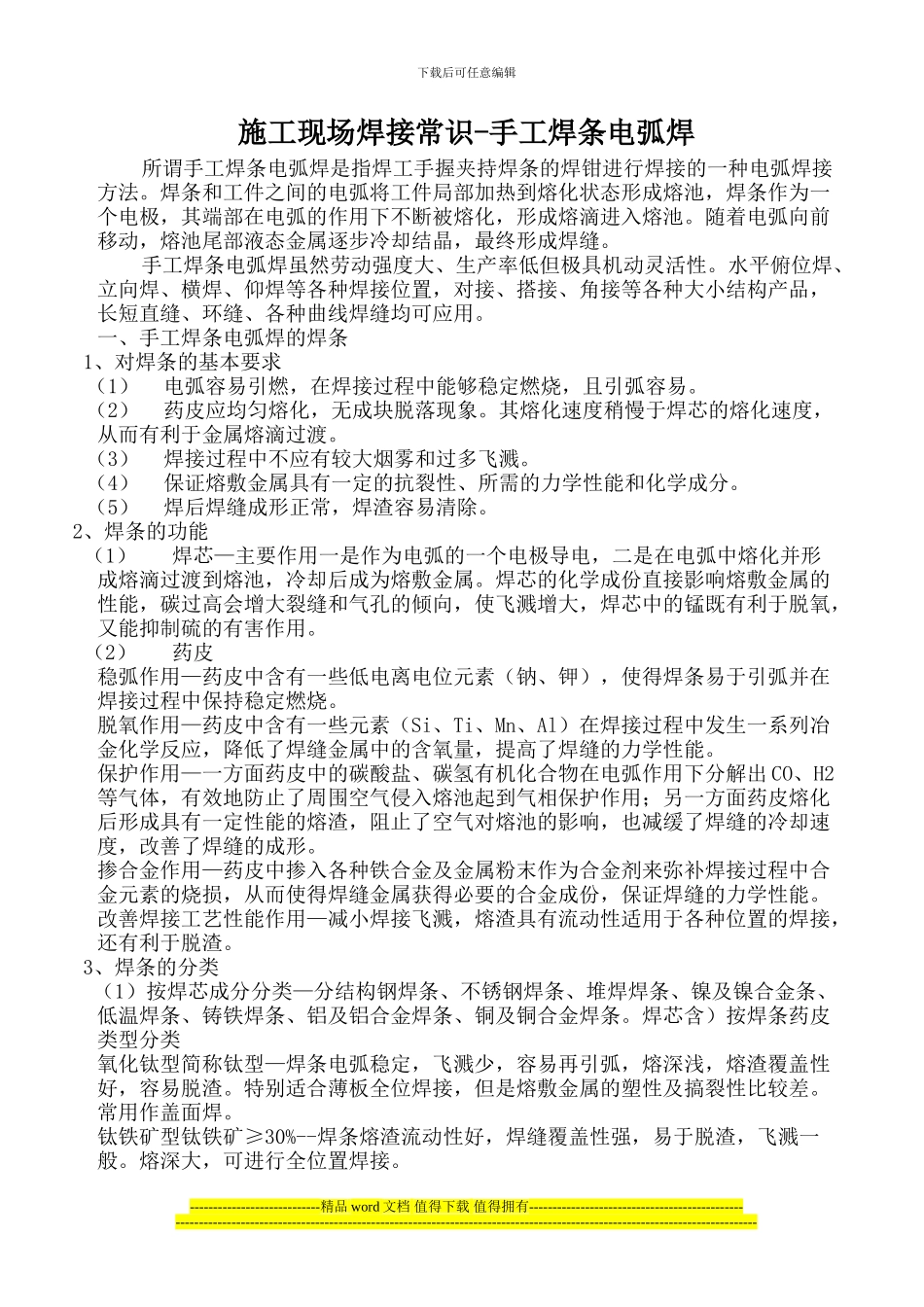

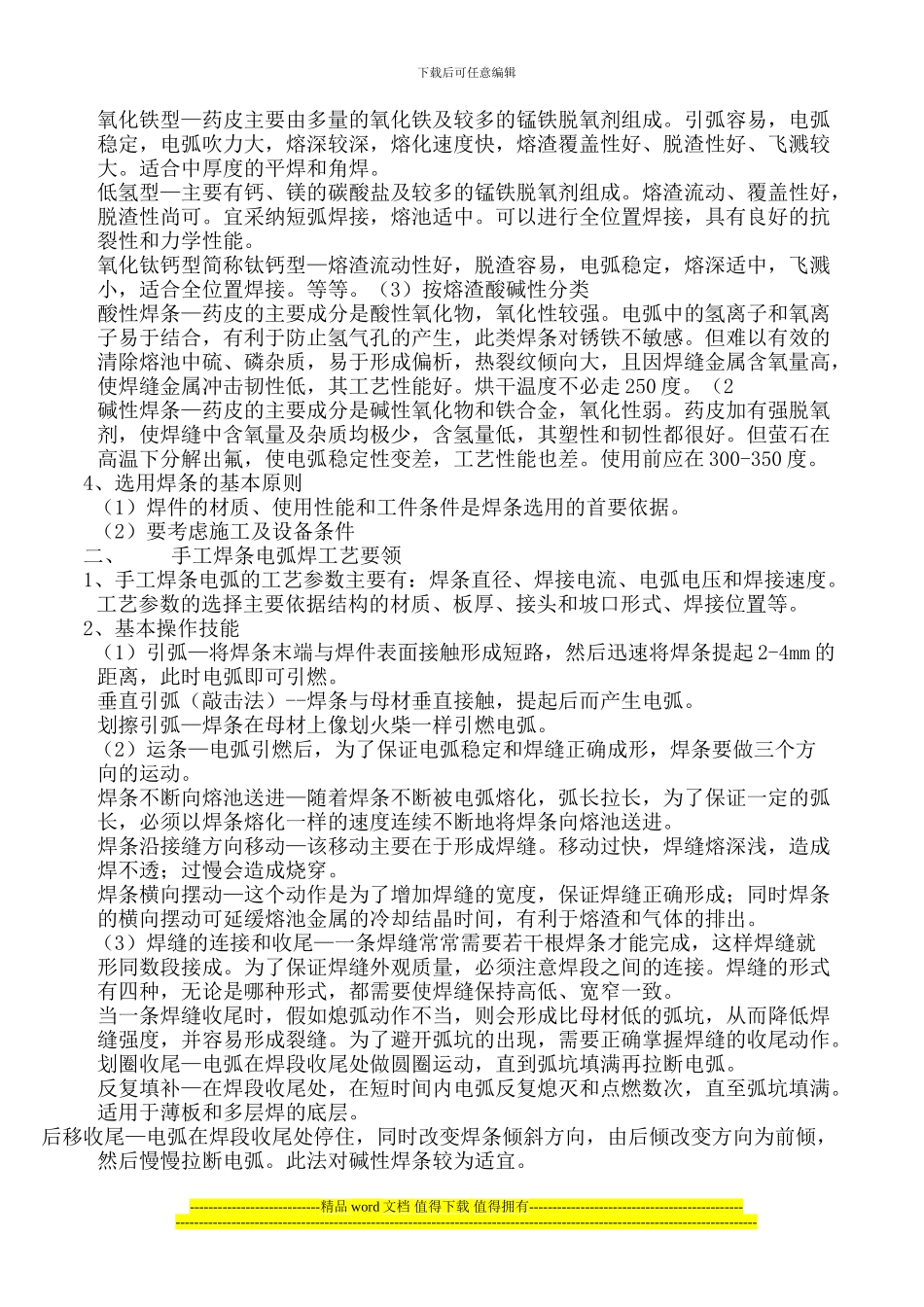

下载后可任意编辑施工现场焊接常识-手工焊条电弧焊 所谓手工焊条电弧焊是指焊工手握夹持焊条的焊钳进行焊接的一种电弧焊接方法。焊条和工件之间的电弧将工件局部加热到熔化状态形成熔池，焊条作为一个电极，其端部在电弧的作用下不断被熔化，形成熔滴进入熔池。随着电弧向前移动，熔池尾部液态金属逐步冷却结晶，最终形成焊缝。手工焊条电弧焊虽然劳动强度大、生产率低但极具机动灵活性。水平俯位焊、立向焊、横焊、仰焊等各种焊接位置，对接、搭接、角接等各种大小结构产品，长短直缝、环缝、各种曲线焊缝均可应用。一、手工焊条电弧焊的焊条1、对焊条的基本要求 （1） 电弧容易引燃，在焊接过程中能够稳定燃烧，且引弧容易。 （2） 药皮应均匀熔化，无成块脱落现象。其熔化速度稍慢于焊芯的熔化速度，从而有利于金属熔滴过渡。 （3） 焊接过程中不应有较大烟雾和过多飞溅。 （4） 保证熔敷金属具有一定的抗裂性、所需的力学性能和化学成分。 （5） 焊后焊缝成形正常，焊渣容易清除。2、焊条的功能 （1） 焊芯—主要作用一是作为电弧的一个电极导电，二是在电弧中熔化并形成熔滴过渡到熔池，冷却后成为熔敷金属。焊芯的化学成份直接影响熔敷金属的性能，碳过高会增大裂缝和气孔的倾向，使飞溅增大，焊芯中的锰既有利于脱氧，又能抑制硫的有害作用。 （2） 药皮稳弧作用—药皮中含有一些低电离电位元素（钠、钾），使得焊条易于引弧并在焊接过程中保持稳定燃烧。脱氧作用—药皮中含有一些元素（Si、Ti、Mn、Al）在焊接过程中发生一系列冶金化学反应，降低了焊缝金属中的含氧量，提高了焊缝的力学性能。保护作用—一方面药皮中的碳酸盐、碳氢有机化合物在电弧作用下分解出 CO、H2等气体，有效地防止了周围空气侵入熔池起到气相保护作用；另一方面药皮熔化后形成具有一定性能的熔渣，阻止了空气对熔池的影响，也减缓了焊缝的冷却速度，改善了焊缝的成形。掺合金作用—药皮中掺入各种铁合金及金属粉末作为合金剂来弥补焊接过程中合金元素的烧损，从而使得焊缝金属获得必要的合金成份，保证焊缝的力学性能。改善焊接工艺性能作用—减小焊接飞溅，熔渣具有流动性适用于各种位置的焊接，还有利于脱渣。3、焊条的分类 （1）按焊芯成分分类—分结构钢焊条、不锈钢焊条、堆焊焊条、镍及镍合金条、低温焊条、铸铁焊条、铝及铝合金焊条、铜及铜合金焊条。焊芯含）按焊条药皮类型分类氧化钛型简称钛型—焊条电弧稳定，飞溅少，容易再引弧，熔...
