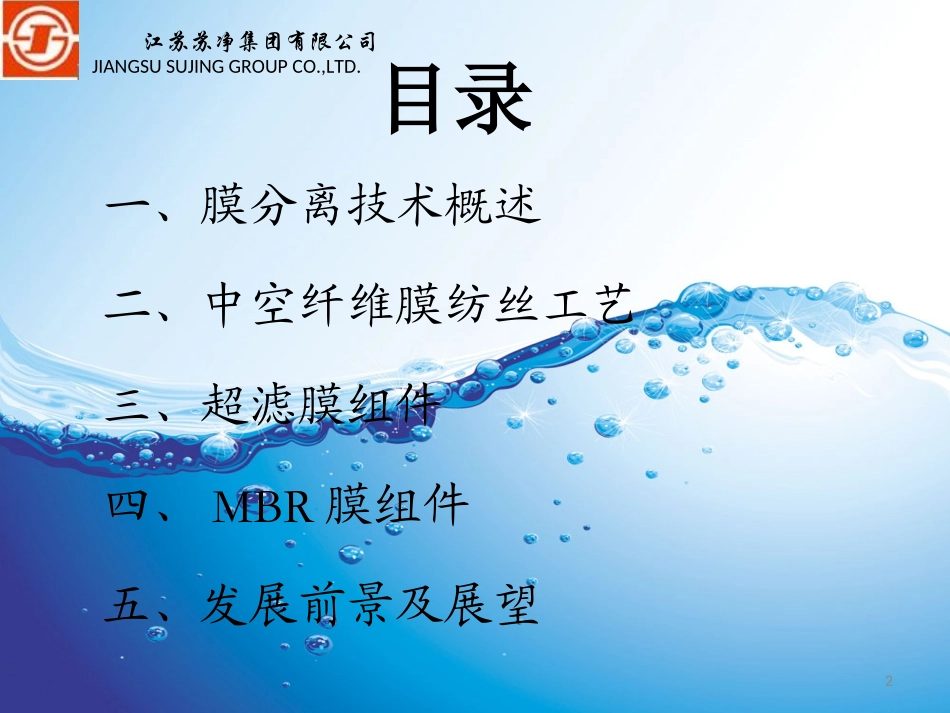

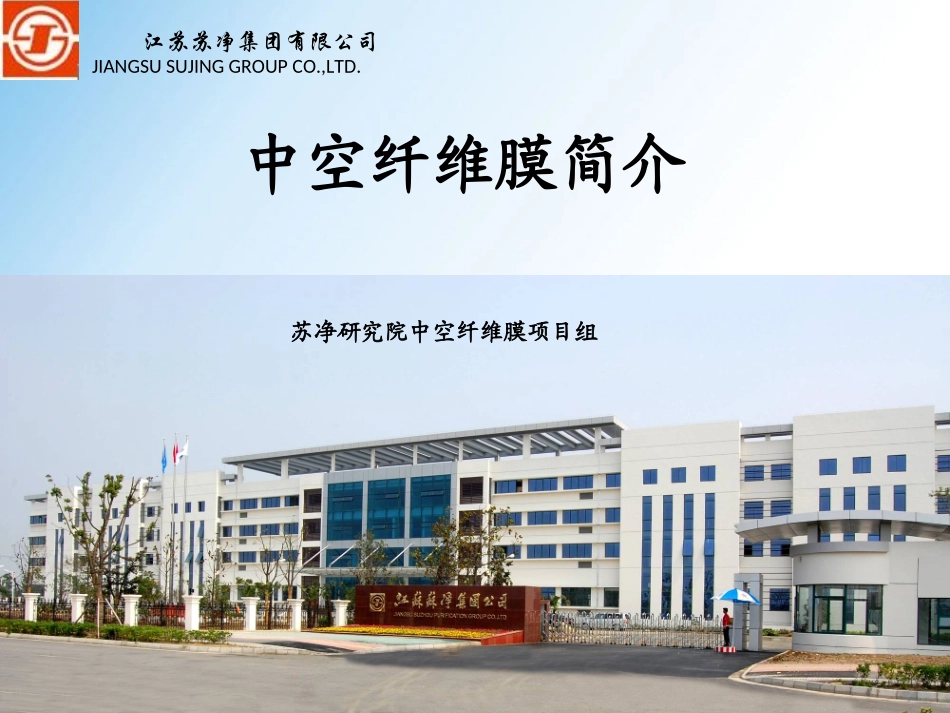

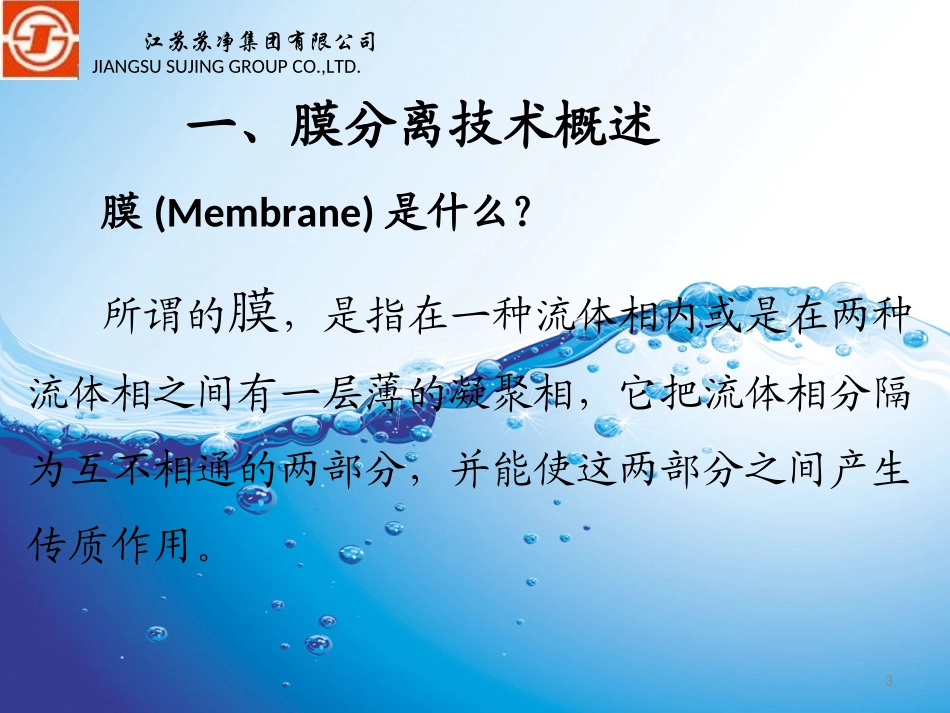

江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.中空纤维膜简介苏净研究院中空纤维膜项目组江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.目录一、膜分离技术概述二、中空纤维膜纺丝工艺三、超滤膜组件四、MBR膜组件五、发展前景及展望2江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.一、膜分离技术概述膜(Membrane)是什么？所谓的膜，是指在一种流体相内或是在两种流体相之间有一层薄的凝聚相，它把流体相分隔为互不相通的两部分，并能使这两部分之间产生传质作用。3江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.1.1膜分离技术发展简史1748年，耐克特（A.Nelkt）发现水能自动地扩散到装有酒精的猪膀胱内，开创了膜渗透的研究。1861年，施密特（A.Schmidt）首先提出了超过滤的概念。按现代观点看，这种过滤应称为微孔过滤。1961年，米切利斯（A.S.Michealis）等人制成了可截留不同分子量的膜，这种膜是真正的超过滤膜。50年代初，为从海水或苦咸水中获取淡水，开始了反渗透膜的研究。自上世纪60年代中期以来，膜分离技术真正实现了工业化。首先出现的分离膜是超过滤膜（简称UF膜）、微孔过滤膜（简称MF膜）和反渗透膜（简称RO膜）。以后又开发了许多其它类型的分离膜。4江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.1.2膜的分类51.按膜的材料分类类别膜材料举例纤维素酯类纤维素衍生物类醋酸纤维素，硝酸纤维素，乙基纤维素等非纤维素酯类聚砜类聚砜，聚醚砜，聚芳醚砜，磺化聚砜等聚酰(亚)胺类聚砜酰胺，芳香族聚酰胺，含氟聚酰亚胺等聚酯、烯烃类涤纶，聚碳酸酯，聚乙烯，聚丙烯腈等含氟(硅)类聚四氟乙烯，聚偏氟乙烯，聚二甲基硅氧烷等其他壳聚糖，聚电解质等江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.2.按膜的分离原理及适用范围分类根据分离膜的分离原理和推动力的不同，可将其分为微虑膜、超过滤膜、反渗透膜、纳滤膜、渗析膜、电渗析膜、渗透蒸发膜等。6膜过程推动力传递机理透过物截留物膜类型微滤压力差颗粒大小形状水、溶剂溶解物悬浮物颗粒纤维多孔膜超滤压力差分子特性大小形状水、溶剂小分子胶体和超过截留分子量的分子非对称性膜纳滤压力差离子大小及电荷水、一价离子、多价离子有机物复合膜反渗透压力差溶剂的扩散传递水、溶剂溶质、盐非对称性膜复合膜江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.7umumAARELATIVERELATIVESIZEOFSIZEOFCOMMONCOMMONMATERIALMATERIAL过滤对象过滤对象MOLECULARMOLECULARWEIGHTWEIGHT分子量分子量0.0010.00110100.010.011001000.10.1100010001.01.01010441010101055100100100010001010661010771001002002005,005,000020,00020,000150,000150,000500,000500,000AqueoussaltsAqueoussalts中水盐份中水盐份MetalionsMetalions金属离子金属离子SugarsSugars蔗糖蔗糖FILTRATIONFILTRATIONTECHNO-TECHNO-LOGYLOGY过滤方法过滤方法PyrogensPyrogens热源热源VirusVirus病毒病毒ColloidalsilicaColloidalsilica胶体硅胶体硅AlbuminproteinAlbuminprotein白蛋白白蛋白BacteriaBacteria细菌细菌CarbonblackCarbonblack碳黑碳黑PaintpigmentPaintpigment颜料色素颜料色素YeastcellsYeastcells酵母酵母MilledflourMilledflour面粉面粉BeachsandBeachsand海滩沙砾海滩沙砾PollensPollens花粉花粉RORO反渗透反渗透UltrafiltrationUltrafiltration超滤超滤MicrofiltrationMicrofiltration微滤微滤ParticleParticlefiltrationfiltration一般过滤一般过滤THEFILTRATIONSPECTRUMTHEFILTRATIONSPECTRUM过滤谱图过滤谱图NF纳滤江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.3.按膜的形态分类膜组件的结构及型式取决于膜的形状,工业上应用的膜组件主要有中空纤维式、管式、螺旋卷式、板框式等四种型式。管式和中空纤维式组件也可以分为内压式和外压式两种。江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.四种膜组件的综合性比较9江苏苏净集团有限公司JIANGSUSUJINGGROUPCO.,LTD.二、中空纤维膜纺丝工艺相转化是指将均质的制膜液通过溶剂的挥发或向溶液加入非溶剂或加热制膜液，使液相转变为固相的过程。相转化制膜工艺中最重要的方...
