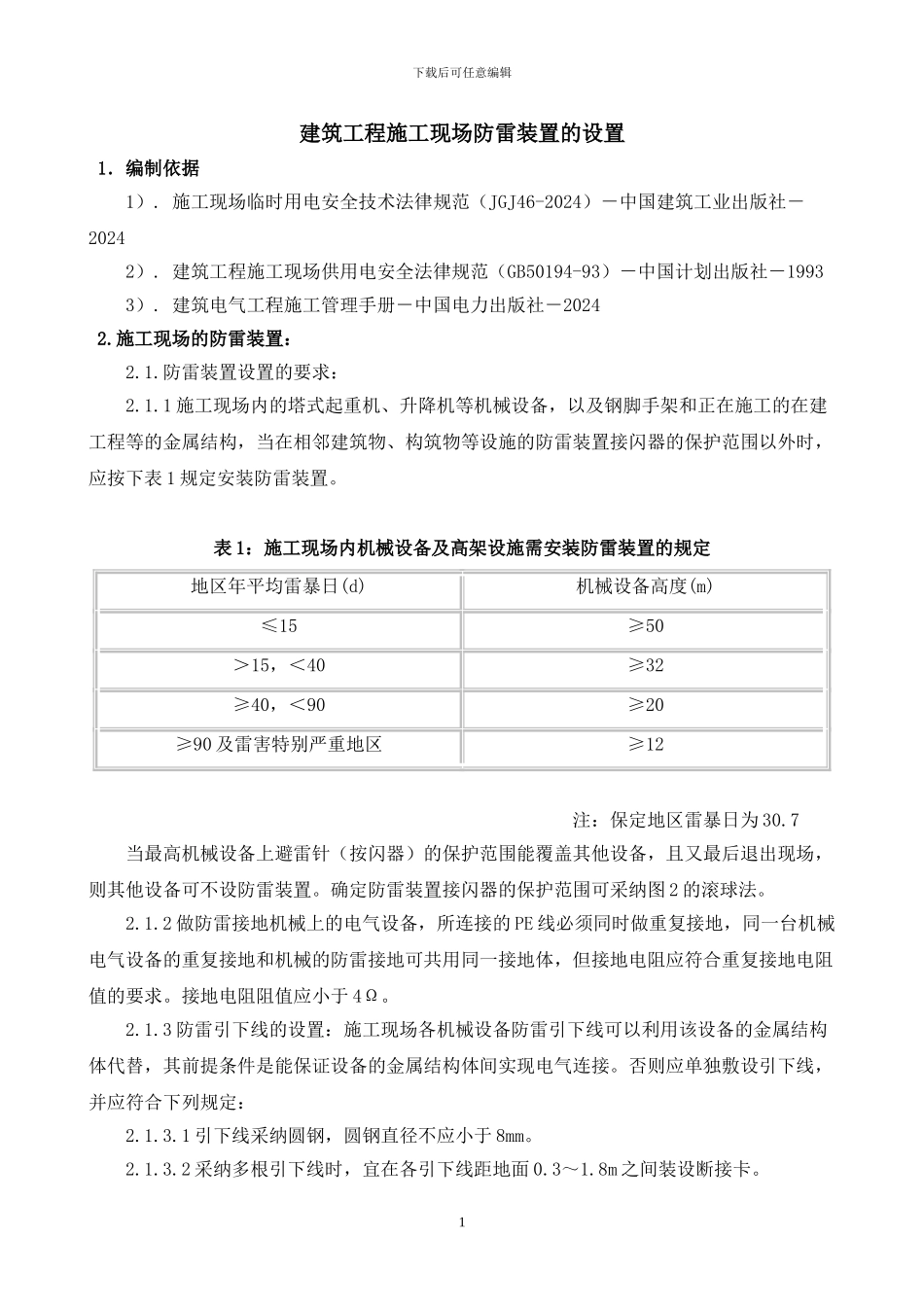

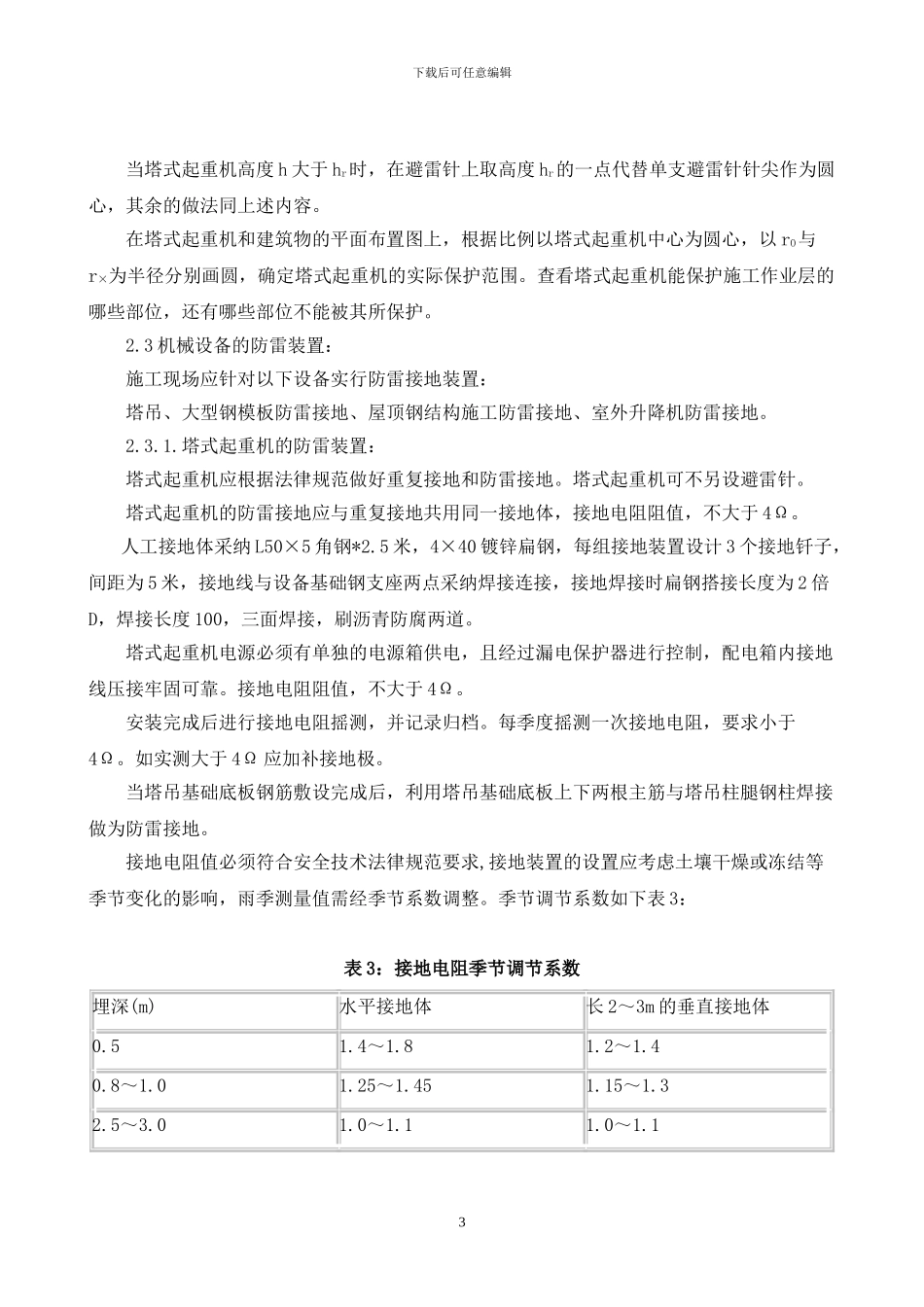

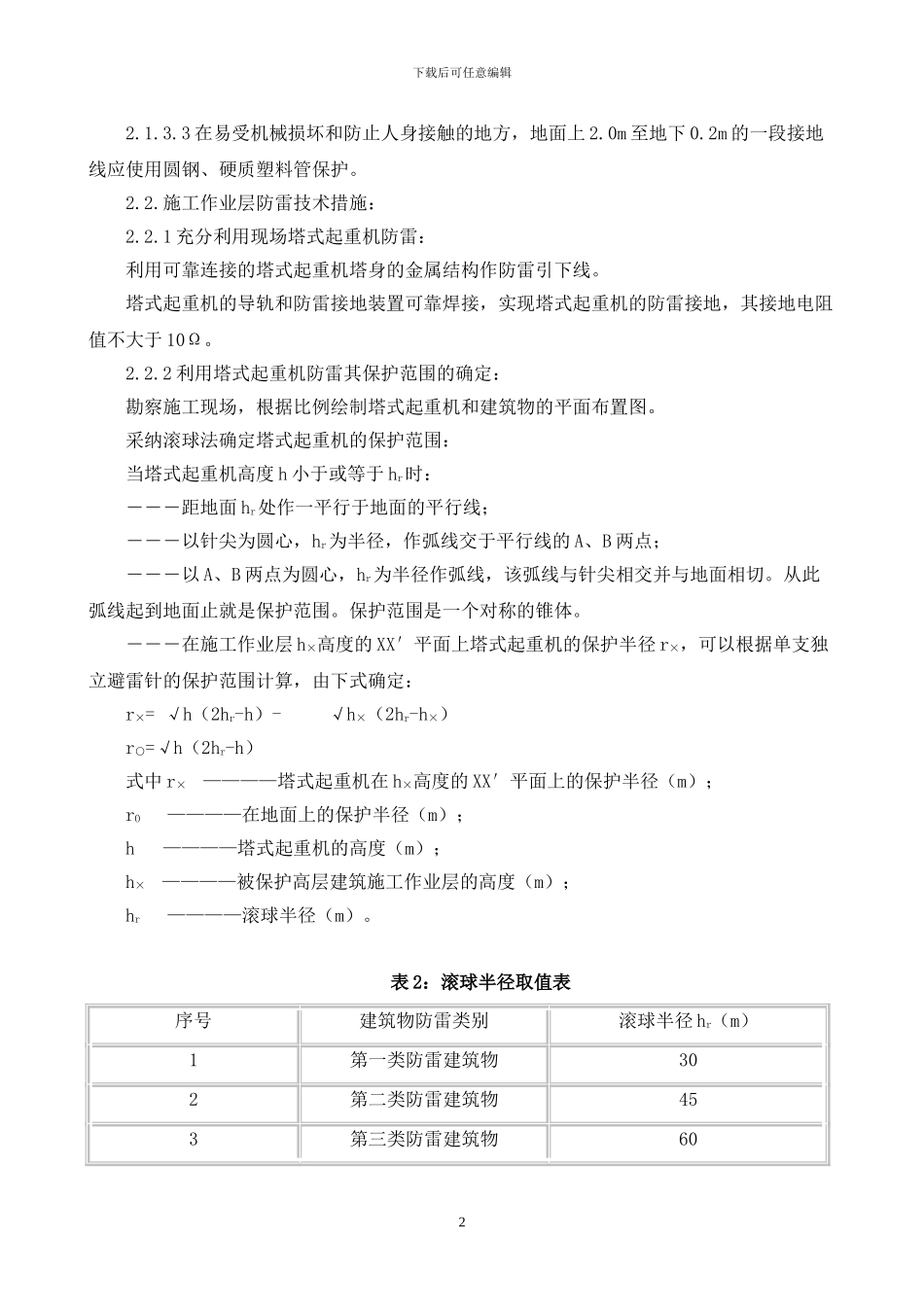

下载后可任意编辑建筑工程施工现场防雷装置的设置 1．编制依据 1）. 施工现场临时用电安全技术法律规范（JGJ46-2024）－中国建筑工业出版社－2024 2）. 建筑工程施工现场供用电安全法律规范（GB50194-93）－中国计划出版社－1993 3）. 建筑电气工程施工管理手册－中国电力出版社－20242.施工现场的防雷装置： 2.1.防雷装置设置的要求： 2.1.1 施工现场内的塔式起重机、升降机等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应按下表 1 规定安装防雷装置。 表 1：施工现场内机械设备及高架设施需安装防雷装置的规定地区年平均雷暴日(d)机械设备高度(m)≤15≥50＞15，＜40≥32≥40，＜90≥20≥90 及雷害特别严重地区≥12 注：保定地区雷暴日为 30.7当最高机械设备上避雷针（按闪器）的保护范围能覆盖其他设备，且又最后退出现场，则其他设备可不设防雷装置。确定防雷装置接闪器的保护范围可采纳图 2 的滚球法。 2.1.2 做防雷接地机械上的电气设备，所连接的 PE 线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。接地电阻阻值应小于 4Ω。 2.1.3 防雷引下线的设置：施工现场各机械设备防雷引下线可以利用该设备的金属结构体代替，其前提条件是能保证设备的金属结构体间实现电气连接。否则应单独敷设引下线，并应符合下列规定： 2.1.3.1 引下线采纳圆钢，圆钢直径不应小于 8mm。 2.1.3.2 采纳多根引下线时，宜在各引下线距地面 0.3～1.8m 之间装设断接卡。1下载后可任意编辑 2.1.3.3 在易受机械损坏和防止人身接触的地方，地面上 2.0m 至地下 0.2m 的一段接地线应使用圆钢、硬质塑料管保护。 2.2.施工作业层防雷技术措施： 2.2.1 充分利用现场塔式起重机防雷： 利用可靠连接的塔式起重机塔身的金属结构作防雷引下线。 塔式起重机的导轨和防雷接地装置可靠焊接，实现塔式起重机的防雷接地，其接地电阻值不大于 10Ω。 2.2.2 利用塔式起重机防雷其保护范围的确定： 勘察施工现场，根据比例绘制塔式起重机和建筑物的平面布置图。 采纳滚球法确定塔式起重机的保护范围： 当塔式起重机高度 h 小于或等于 hr时： ―――距地面 hr处作一平行于地面的平行线； ―――以针尖为圆心，hr为半径，作弧线交于平行线的 A、B 两点； ―――以 ...
