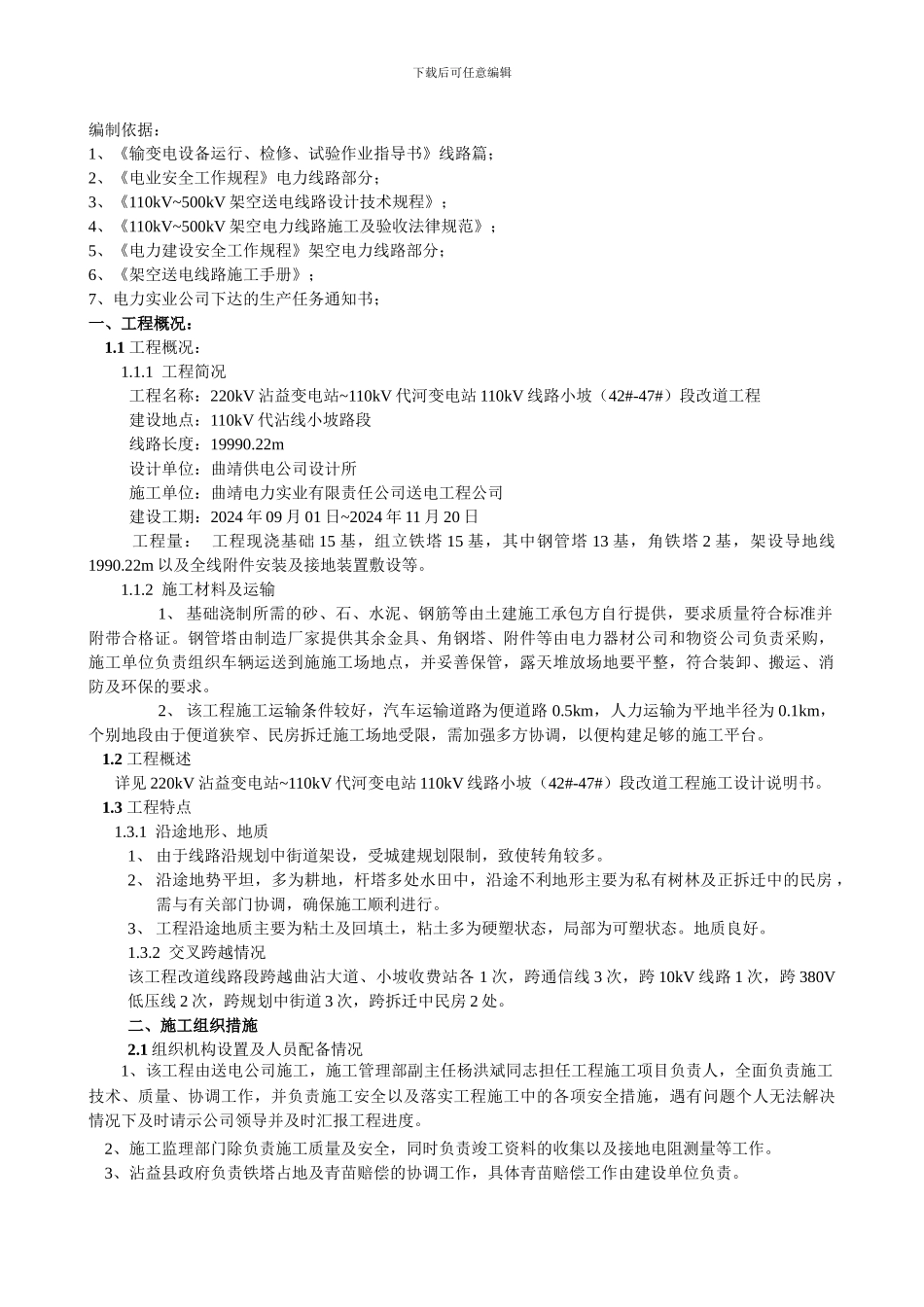

下载后可任意编辑编制依据：1、《输变电设备运行、检修、试验作业指导书》线路篇；2、《电业安全工作规程》电力线路部分；3、《110kV~500kV 架空送电线路设计技术规程》；4、《110kV~500kV 架空电力线路施工及验收法律规范》；5、《电力建设安全工作规程》架空电力线路部分；6、《架空送电线路施工手册》；7、电力实业公司下达的生产任务通知书；一、工程概况：1.1 工程概况：1.1.1 工程简况 工程名称：220kV 沾益变电站~110kV 代河变电站 110kV 线路小坡（42#-47#）段改道工程 建设地点：110kV 代沾线小坡路段 线路长度：19990.22m 设计单位：曲靖供电公司设计所 施工单位：曲靖电力实业有限责任公司送电工程公司 建设工期：2024 年 09 月 01 日~2024 年 11 月 20 日 工程量： 工程现浇基础 15 基，组立铁塔 15 基，其中钢管塔 13 基，角铁塔 2 基，架设导地线1990.22m 以及全线附件安装及接地装置敷设等。1.1.2 施工材料及运输1、 基础浇制所需的砂、石、水泥、钢筋等由土建施工承包方自行提供，要求质量符合标准并附带合格证。钢管塔由制造厂家提供其余金具、角钢塔、附件等由电力器材公司和物资公司负责采购，施工单位负责组织车辆运送到施施工场地点，并妥善保管，露天堆放场地要平整，符合装卸、搬运、消防及环保的要求。2、 该工程施工运输条件较好，汽车运输道路为便道路 0.5km，人力运输为平地半径为 0.1km，个别地段由于便道狭窄、民房拆迁施工场地受限，需加强多方协调，以便构建足够的施工平台。1.2 工程概述 详见 220kV 沾益变电站~110kV 代河变电站 110kV 线路小坡（42#-47#）段改道工程施工设计说明书。1.3 工程特点 1.3.1 沿途地形、地质1、 由于线路沿规划中街道架设，受城建规划限制，致使转角较多。2、 沿途地势平坦，多为耕地，杆塔多处水田中，沿途不利地形主要为私有树林及正拆迁中的民房 ，需与有关部门协调，确保施工顺利进行。3、 工程沿途地质主要为粘土及回填土，粘土多为硬塑状态，局部为可塑状态。地质良好。1.3.2 交叉跨越情况该工程改道线路段跨越曲沾大道、小坡收费站各 1 次，跨通信线 3 次，跨 10kV 线路 1 次，跨 380V低压线 2 次，跨规划中街道 3 次，跨拆迁中民房 2 处。二、施工组织措施2.1 组织机构设置及人员配备情况1、该工程由送电公司施工，施工管理部副主任杨洪斌同志担任工程施工项目负责人，全面负责施工技术、质量、协调...
