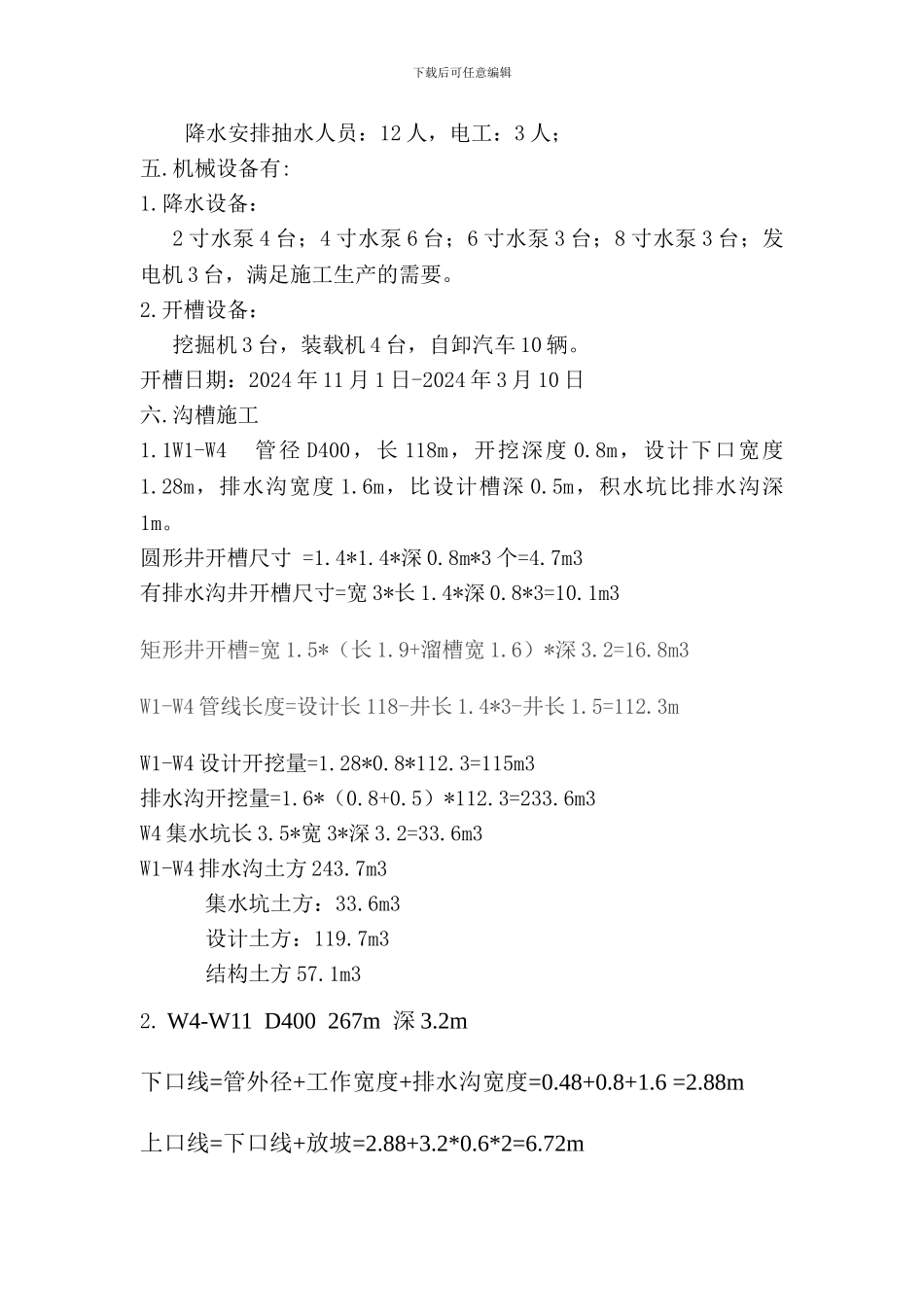

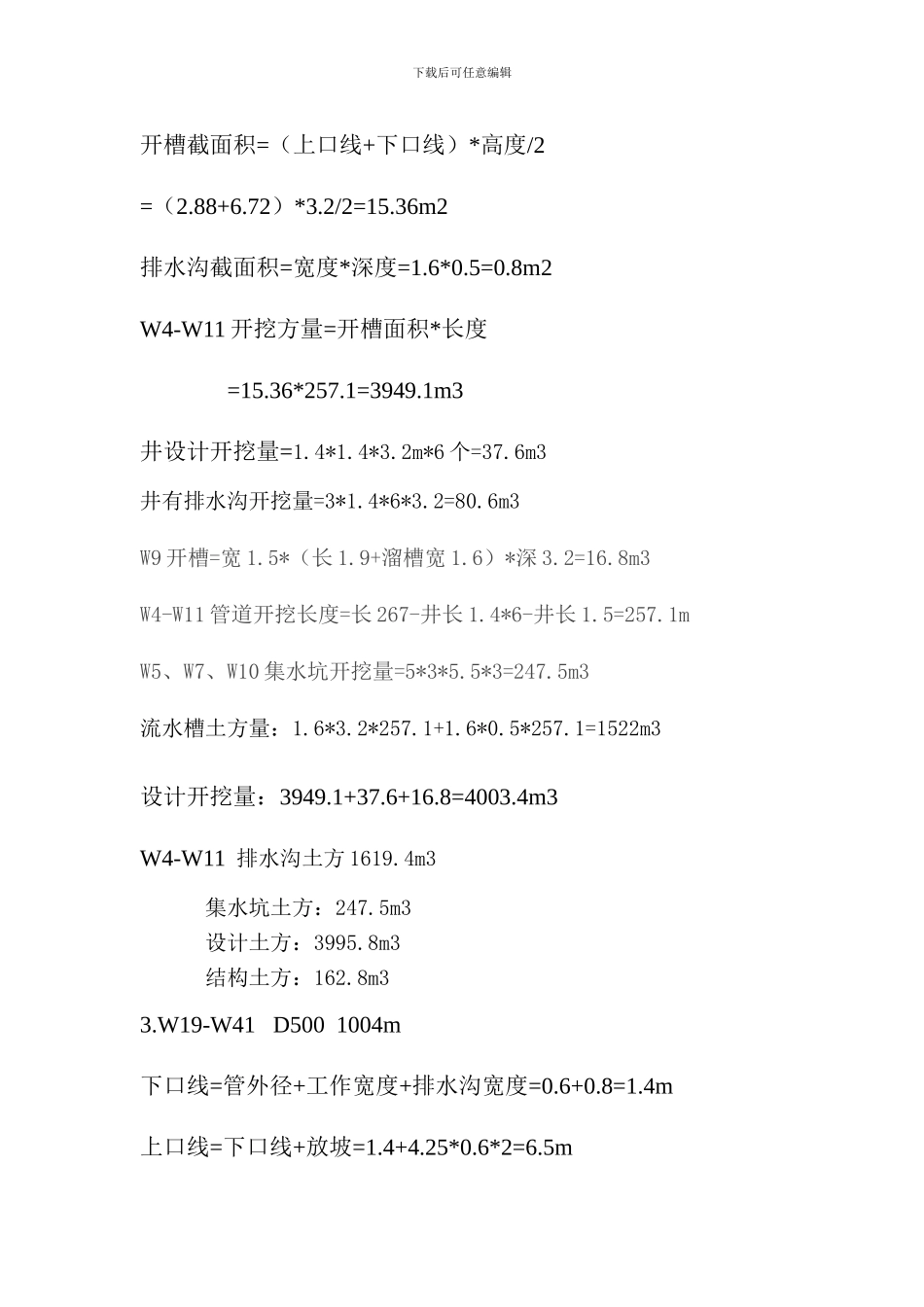

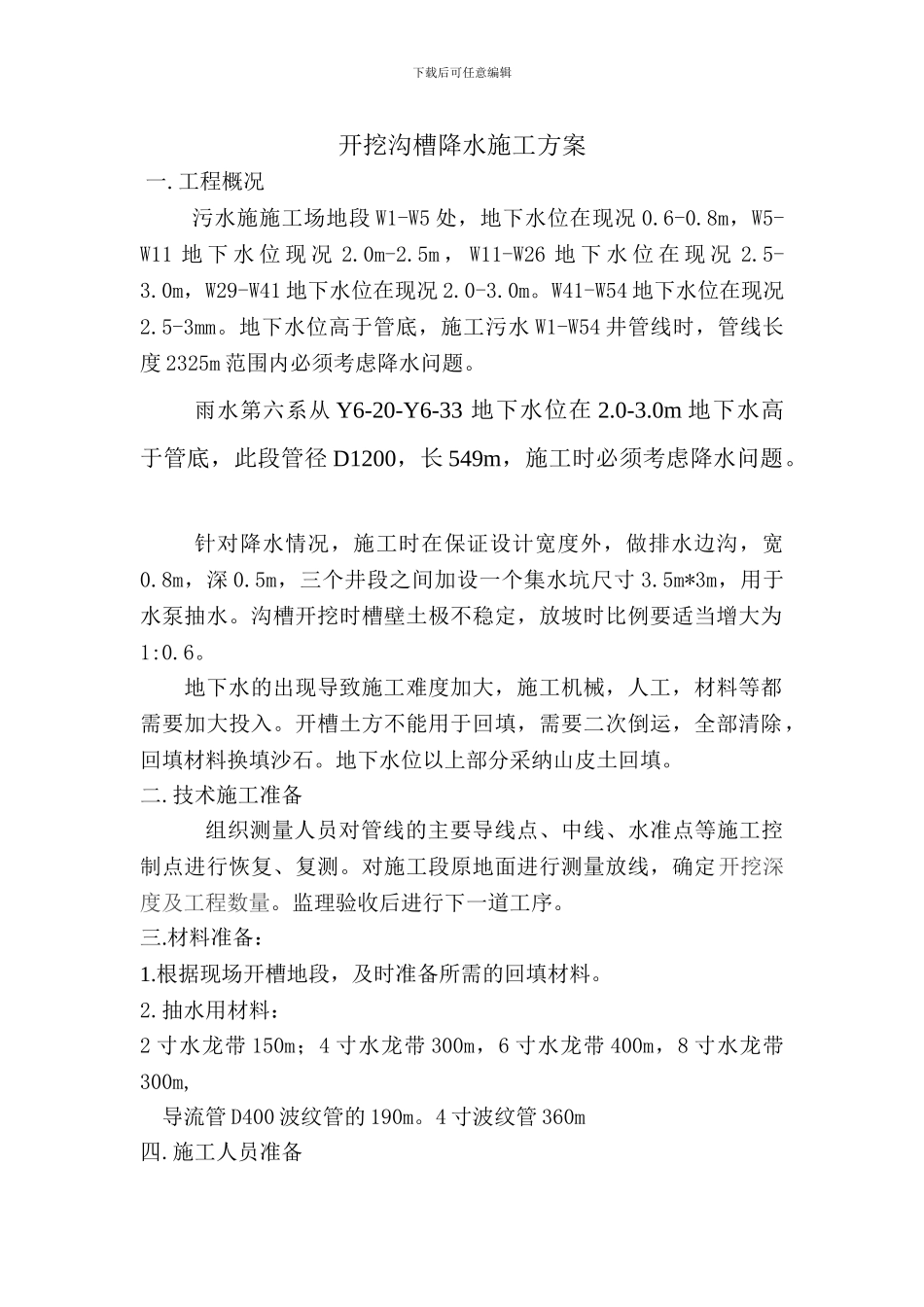

下载后可任意编辑开挖沟槽降水施工方案 一. 工程概况 污水施施工场地段 W1-W5 处，地下水位在现况 0.6-0.8m，W5-W11 地 下 水 位 现 况 2.0m-2.5m ， W11-W26 地 下 水 位 在 现 况 2.5-3.0m，W29-W41 地下水位在现况 2.0-3.0m。W41-W54 地下水位在现况2.5-3mm。地下水位高于管底，施工污水 W1-W54 井管线时，管线长度 2325m 范围内必须考虑降水问题。雨水第六系从 Y6-20-Y6-33 地下水位在 2.0-3.0m 地下水高于管底，此段管径 D1200，长 549m，施工时必须考虑降水问题。 针对降水情况，施工时在保证设计宽度外，做排水边沟，宽0.8m，深 0.5m，三个井段之间加设一个集水坑尺寸 3.5m*3m，用于水泵抽水。沟槽开挖时槽壁土极不稳定，放坡时比例要适当增大为1:0.6。地下水的出现导致施工难度加大，施工机械，人工，材料等都需要加大投入。开槽土方不能用于回填，需要二次倒运，全部清除，回填材料换填沙石。地下水位以上部分采纳山皮土回填。二.技术施工准备组织测量人员对管线的主要导线点、中线、水准点等施工控制点进行恢复、复测。对施工段原地面进行测量放线，确定开挖深度及工程数量。监理验收后进行下一道工序。三.材料准备：1.根据现场开槽地段，及时准备所需的回填材料。2.抽水用材料：2 寸水龙带 150m；4 寸水龙带 300m，6 寸水龙带 400m，8 寸水龙带300m,导流管 D400 波纹管的 190m。4 寸波纹管 360m四.施工人员准备下载后可任意编辑降水安排抽水人员：12 人，电工：3 人；五.机械设备有:1.降水设备：2 寸水泵 4 台；4 寸水泵 6 台；6 寸水泵 3 台；8 寸水泵 3 台；发电机 3 台，满足施工生产的需要。2.开槽设备：挖掘机 3 台，装载机 4 台，自卸汽车 10 辆。开槽日期：2024 年 11 月 1 日-2024 年 3 月 10 日 六.沟槽施工1.1W1-W4 管径 D400，长 118m，开挖深度 0.8m，设计下口宽度1.28m，排水沟宽度 1.6m，比设计槽深 0.5m，积水坑比排水沟深1m。圆形井开槽尺寸 =1.4*1.4*深 0.8m*3 个=4.7m3有排水沟井开槽尺寸=宽 3*长 1.4*深 0.8*3=10.1m3矩形井开槽=宽 1.5*（长 1.9+溜槽宽 1.6）*深 3.2=16.8m3W1-W4 管线长度=设计长 118-井长 1.4*3-井长 1.5=112.3mW1-W4 设计开挖量=1.28*0.8*112.3=115m3排水沟开挖量=1.6*（0.8+0.5）*112.3=233.6m3W4 集水坑长 3.5*宽 3*深 3.2=33.6m3W1-W4 排水沟土方 243.7m3 集水坑土方：33.6...
