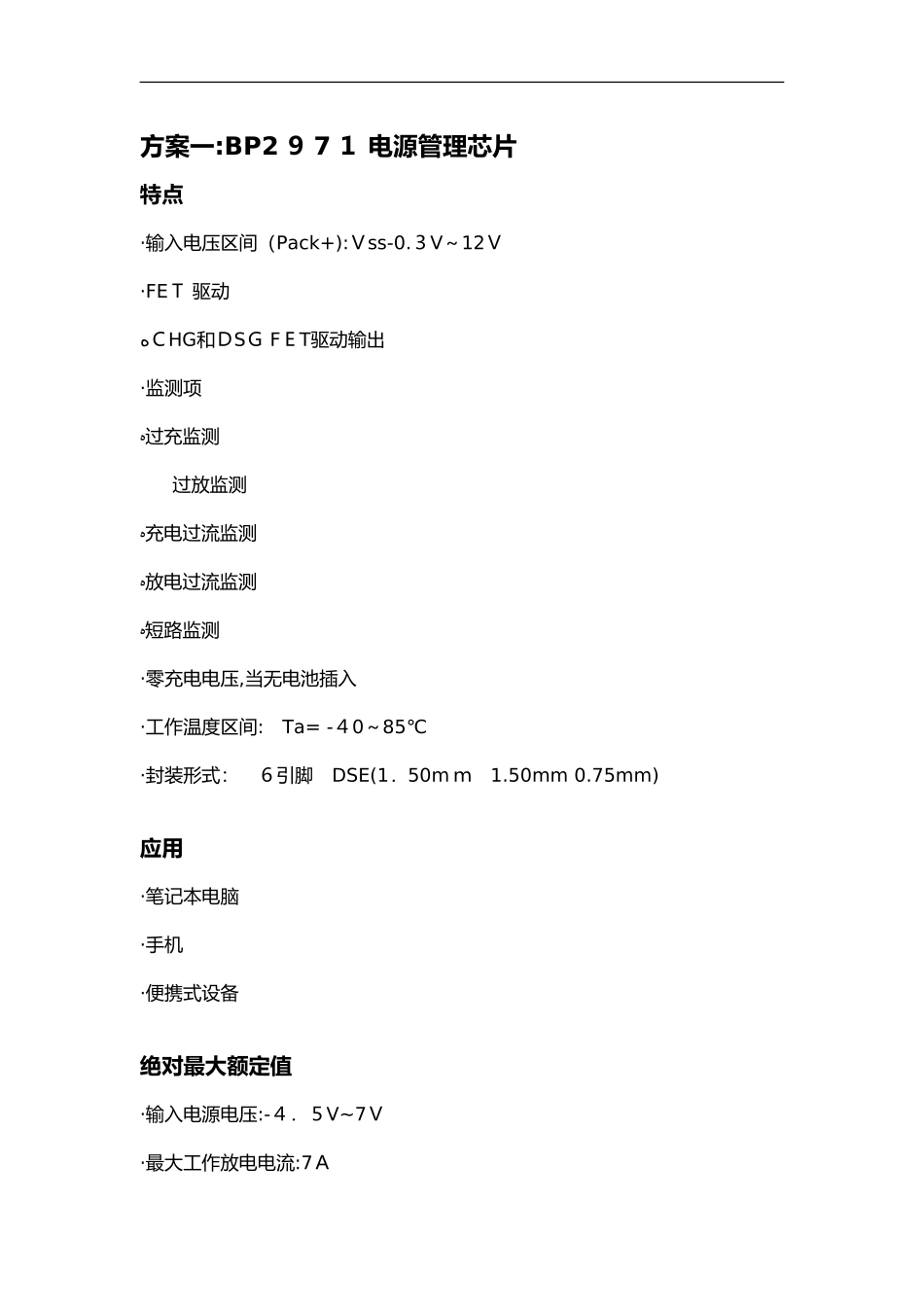

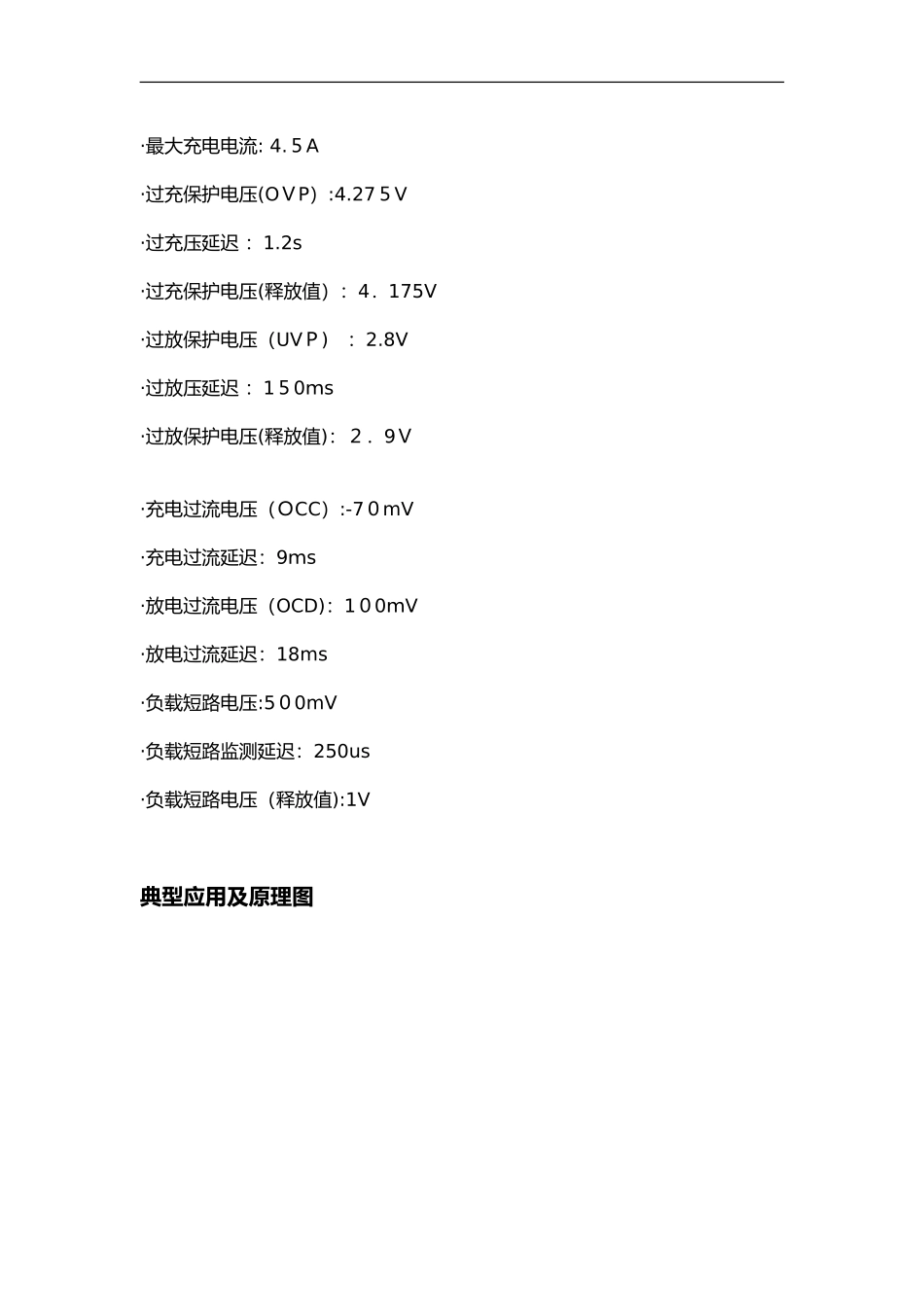

方案一:BP2９7１电源管理芯片特点·输入电压区间（Pack+):Ｖss-0.３V～12Ｖ·FEＴ驱动ﻩＣHG和ＤSＧFＥT驱动输出·监测项ﻩ过充监测过放监测ﻩ充电过流监测ﻩ放电过流监测ﻩ短路监测·零充电电压,当无电池插入·工作温度区间:Ta=-４0～85℃·封装形式：６引脚DSE(1．50mｍ1.50mm0.75mm)应用·笔记本电脑·手机·便携式设备绝对最大额定值·输入电源电压:-４．５V~7Ｖ·最大工作放电电流:7Ａ·最大充电电流:4.５A·过充保护电压(OＶP）:4.27５V·过充压延迟：1.2s·过充保护电压(释放值）：4．175V·过放保护电压（UVＰ)：2.8V·过放压延迟：1５0ｍs·过放保护电压(释放值)：２．9Ｖ·充电过流电压（ＯCC）:-7０mV·充电过流延迟：9ｍs·放电过流电压（OCD)：1０0ｍV·放电过流延迟：18ms·负载短路电压:5０0mV·负载短路监测延迟：250us·负载短路电压（释放值):1V典型应用及原理图图1：BP2９7１应用原理图引脚功能NＣ(引脚１):无用引脚。COUT（引脚2）：充电FEＴ驱动。此引脚从高电平变为低电平,当过充电压被V－引脚所监测到DOＵT(引脚3）:放电FET驱动。此引脚从高电平变为低电平，当过放电压被Ｖ-引脚所监测到VSS(引脚4):负电池链接端。此引脚用于电池负极的接地参考电压BAT（引脚5)：正电池连接端。将电池的正端连接到此管脚。并用0．1uＦ的输入电容接地。V-(引脚6)：电压监测点。此引脚用于监测故障电压,例如过冲，过放,过流以及短路电压。芯片功能原理图芯片功能性模式监测参数参数可变(选)区间ＶOVP过充监测电压3.85V～4．６0V50mVsteｐsVUVP过放监测电压2.00V～2.80V５0ｍVsｔepsＶOCD放电过流监测电压9０mV～２０0mV5mVsteｐsVＯCＣ充电过流监测电压-45mV～-１55ｍV5ｍVstepｓVSＣC短路监测电压300ｍＶ，400mV，500ｍＶ，6０0mVTＯＶＰD过充监测延迟０.2５s,1．00s，1.2５s，4.５0sＴUVPD过放监测延迟20ms，96ms,125ms,１44mｓＴOＣDＤ放电过流监测延迟８ｍs，16ms，２0mｓ,48mｓTOCCD充电过流监测延迟4ms,６ｍs，8ms，16mｓＴSCCD短路监测延迟250ｕs(定值）正常工作:该芯片同时检引脚5(BＡT)引脚4（VSS）之间电压差和引脚6(V－）引脚４(VSS）之间的电压差去控制电池的充放电。这个系统处于正常工作模式，当电池电压小于过充电压并且大于过放电压且引脚６(Ｖ－)的电压在充电过流和放电过流电压之间。如果满足以上条件,引脚2（ＣOUT)和引脚3(DＯUT）会输出高电平使电池正常工作。过充模式:在充电时当电池电压大于过充监测电压（VOVP),进入该模式。如果该情况持续超过过充监测延迟(TＯVDO),引脚2（CＯUT）将转为低电平去断开充电回路。当以下情况下,过充模式将被退出:ﻩ·如果引脚V-电压大于过充监测电压(VOＣC_Ｍｉn)且电池电压降到过充释放电以下,将退出过充模式。·如果引脚V-电压大于或等于过放监测电压（VＯCD)且电池电压降到过充监测电压以下,将退出过充模式。过放模式:如果电池电压低于过放监测电压的时间超过过放监测延迟,引脚3（DOUT)将转为低电平断开放电回路。在此情况下,V－引脚被电阻（RV-D)内拉起置ＢAT引脚。引脚V-和BＡT的电压差将会是1.３V或者更低。电流消耗也会降到低耗能电流(ＩSＴANDBY）。低耗能模式将会解除当充电器连入并且引脚V-和ＢAＴ的电压差大于1．３Ｖ。在过放模式下，如果充电器连入电池且引脚V-的电压小于-0.7V，一旦电池电压超过过放监测电压（VＵVP）,过放模式将被退出且启动引脚DOUT闭合放电回路。在过放模式下,如果充电器连入电池且引脚V-的电压大于－０.7Ｖ,一旦电池电压超过过放监测释放电压（VUVP+Hｙs)，过放模式将被退出且启动引脚DＯＵT闭合放电回路。放电过流(放电过流或负载短路）：当电池处于正常工作状态时，如果引脚V-等于或大于放电过流监测电流的时间超过放电过流监测延迟，引脚DＯUT电平将被拉低使放电回路断开。当Pack+和Paｃk-之间的电阻增至激活电阻，系统回到正常工作状态。当V-引脚的电压降至BAＴ—１V或者更低,Pack+和Pacｋ-之间电阻处于激活电阻或者连接充电器去退出放电过流模式。充电过流：当电池处于正常工作状态时,如果引脚V-小于充电过流监测电流的时间超过充电过流监测延迟,引脚COＵT电平将被拉低使充电回路...
