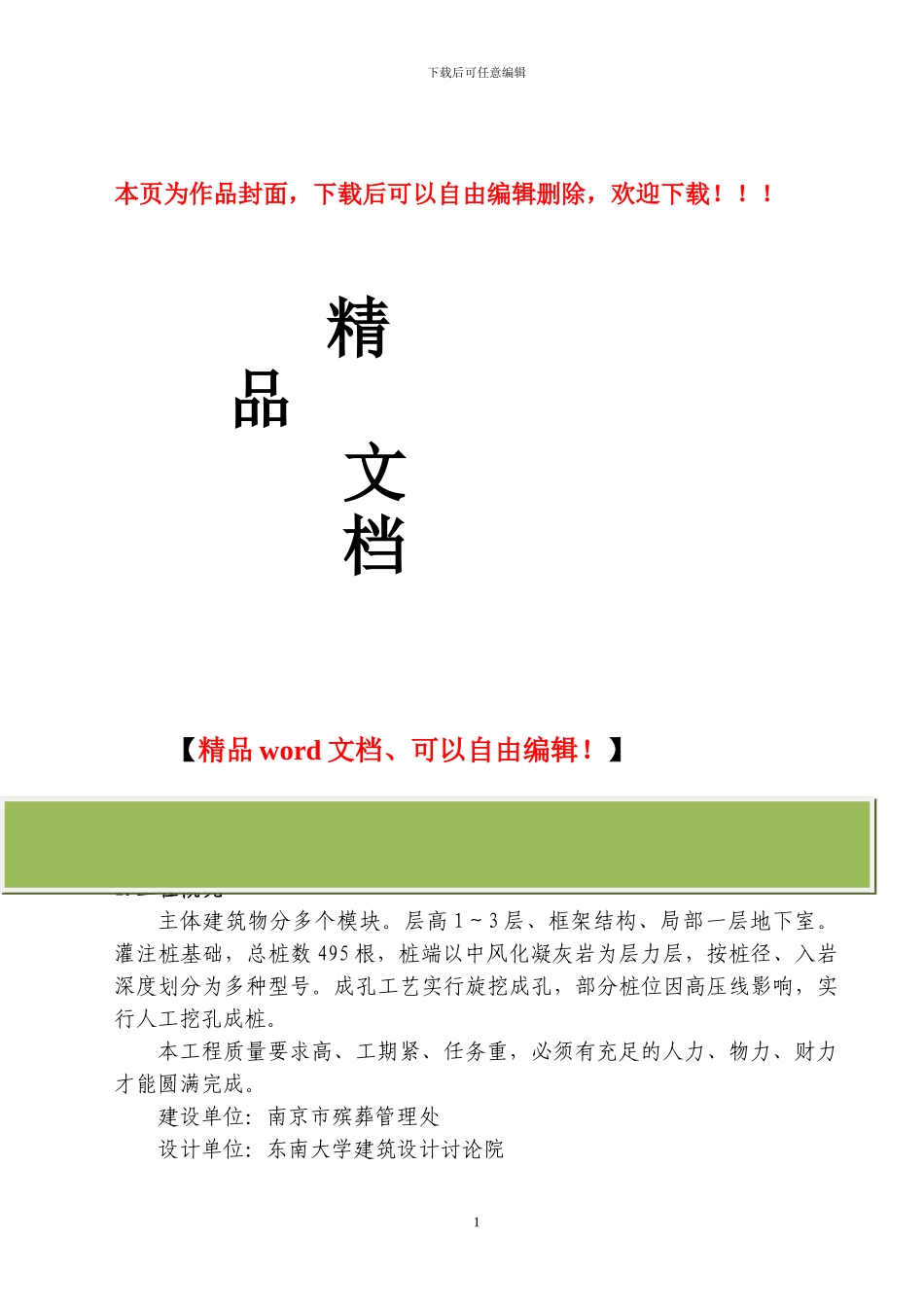

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】施工组织设计1.工程概况主体建筑物分多个模块。层高 1～3 层、框架结构、局部一层地下室。灌注桩基础，总桩数 495 根，桩端以中风化凝灰岩为层力层，按桩径、入岩深度划分为多种型号。成孔工艺实行旋挖成孔，部分桩位因高压线影响，实行人工挖孔成桩。本工程质量要求高、工期紧、任务重，必须有充足的人力、物力、财力才能圆满完成。建设单位：南京市殡葬管理处设计单位：东南大学建筑设计讨论院1下载后可任意编辑监理单位：江苏建科建设监理有限公司工程勘察单位：江苏东方建筑设计有限公司施工单位：江苏地质基桩工程公司 2.工程地质条件（1）拟建场地地貌单元邱岗。（2）按揭露的先后顺序将场地各岩土层分布规律自上而下分述如下：① 层素填土：黄褐色～褐灰色，松散为主，不均匀，主要由可塑粉质粘土组成，夹植物根系和少量角砾；大部分地段为耕植层，填土厚度较大的位置主要为本次勘察时整平回填而成。场区普遍分布，厚度：0.20～3.80m 平均0.47m;层底标高：34.16～60.90m,平均 45.84m;层底埋深：0.20～3.80m,平均 0.47m。② 层粉质粘土：黄褐色～褐灰色，可塑为主、局部软塑，中压缩性（偏高），含少量氧化铁斑点和高龄土，稍有光泽，中等干强度，中等韧性，无摇震反应。边坡范围缺失。③ 层粉质粘土：黄褐色～褐黄色，硬塑～可塑，中压缩性，含铁锰质氧化物，稍有光泽，中等干强度，中等韧性，无摇震反应。场区局部缺失，厚度：0.40～5.10m,平均 1.99m;层底标高：31.44～57.00m,平均为 43.47m,层底埋深：0.70～5.80m,平均 2.45m。④ 层残积土：褐黄色～褐灰色，主要由硬塑为主，局部可塑或坚硬的粉质粘土组成，局部夹较多风化角砾、碎块等。场区普遍分布，厚度：0.30～7.30m,平均 1.70m;层底标高:27.68～58.52m,平均 42.65m;层底埋深：0.70～10.80m,平均 3.66m。⑤ 层强风化凝灰岩-凝灰角砾岩：黄褐色～褐灰色为主，破裂，极软岩，岩体基本质量等级分类 V 极，干钻钻进困难，岩芯钻取芯率约为 50～60%，岩块手可掰碎，局部夹强度较高的中风化岩块。场区局部缺失，厚度：0.40～9.40m,平均 3.29m;层底标高:26.46～54.84m,平均 39.24m;层底埋深:1.30～14.90m,平均 6.95m。⑥ 层中风化凝灰岩～凝灰角砾岩：灰黄色-褐灰色为主，较完整，软岩为主，局部为较软岩、极软岩等，岩体基本质量等级...
