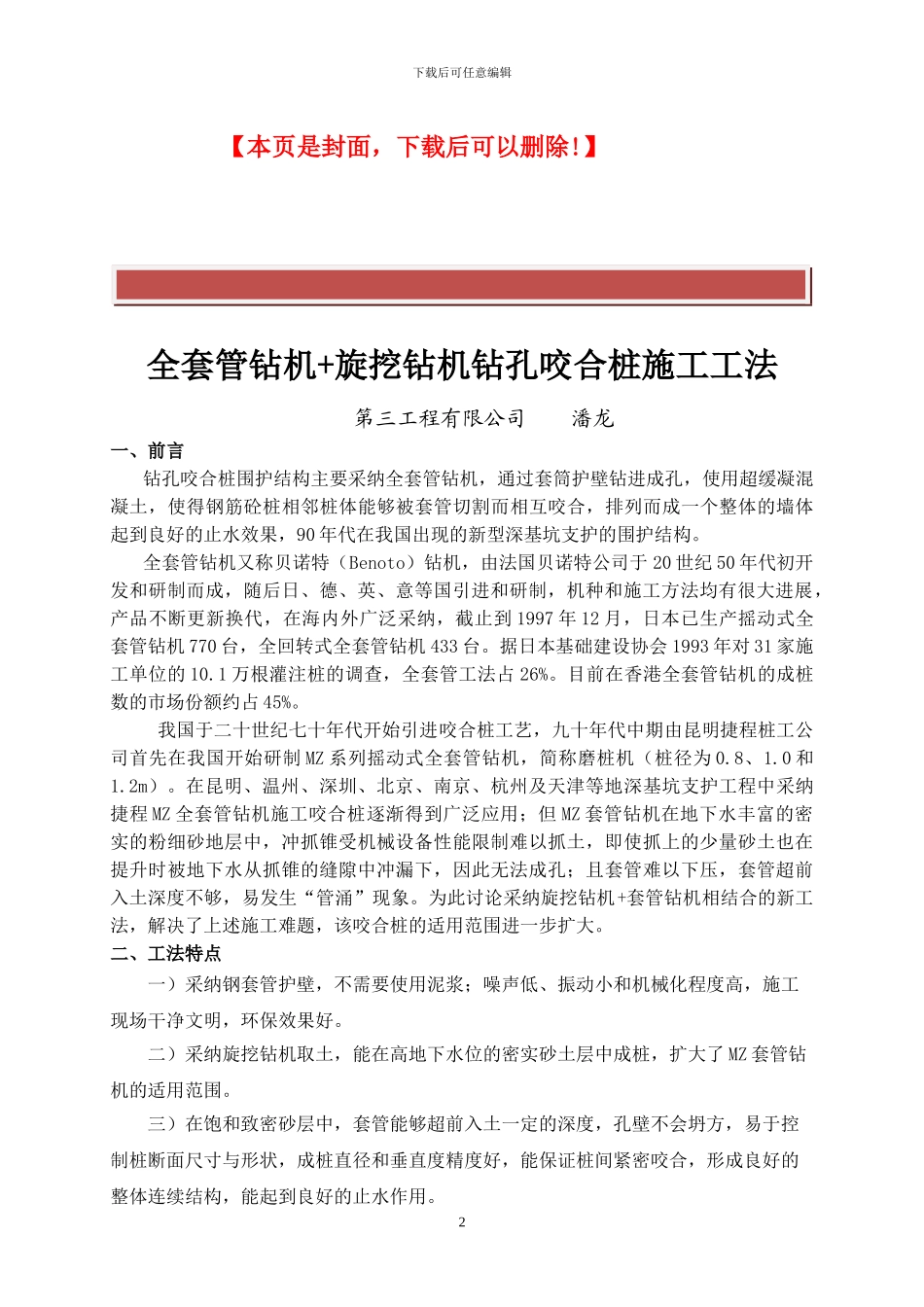

下载后可任意编辑 精品文档下载 1最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】全套管钻机+旋挖钻机钻孔咬合桩施工工法第三工程有限公司 潘龙一、前言钻孔咬合桩围护结构主要采纳全套管钻机，通过套筒护壁钻进成孔，使用超缓凝混凝土，使得钢筋砼桩相邻桩体能够被套管切割而相互咬合，排列而成一个整体的墙体起到良好的止水效果，90 年代在我国出现的新型深基坑支护的围护结构。全套管钻机又称贝诺特（Benoto）钻机，由法国贝诺特公司于 20 世纪 50 年代初开发和研制而成，随后日、德、英、意等国引进和研制，机种和施工方法均有很大进展，产品不断更新换代，在海内外广泛采纳，截止到 1997 年 12 月，日本已生产摇动式全套管钻机 770 台，全回转式全套管钻机 433 台。据日本基础建设协会 1993 年对 31 家施工单位的 10.1 万根灌注桩的调查，全套管工法占 26%。目前在香港全套管钻机的成桩数的市场份额约占 45%。 我国于二十世纪七十年代开始引进咬合桩工艺，九十年代中期由昆明捷程桩工公司首先在我国开始研制 MZ 系列摇动式全套管钻机，简称磨桩机（桩径为 0.8、1.0 和1.2m）。在昆明、温州、深圳、北京、南京、杭州及天津等地深基坑支护工程中采纳捷程 MZ 全套管钻机施工咬合桩逐渐得到广泛应用；但 MZ 套管钻机在地下水丰富的密实的粉细砂地层中，冲抓锥受机械设备性能限制难以抓土，即使抓上的少量砂土也在提升时被地下水从抓锥的缝隙中冲漏下，因此无法成孔；且套管难以下压，套管超前入土深度不够，易发生“管涌”现象。为此讨论采纳旋挖钻机+套管钻机相结合的新工法，解决了上述施工难题，该咬合桩的适用范围进一步扩大。二、工法特点一）采纳钢套管护壁，不需要使用泥浆；噪声低、振动小和机械化程度高，施工现场干净文明，环保效果好。二）采纳旋挖钻机取土，能在高地下水位的密实砂土层中成桩，扩大了 MZ 套管钻机的适用范围。三）在饱和致密砂层中，套管能够超前入土一定的深度，孔壁不会坍方，易于控制桩断面尺寸与形状，成桩直径和垂直度精度好，能保证桩间紧密咬合，形成良好的整体连续结构，能起到良好的止水作用。2下载后可任意编辑四）在高地下水位时，采纳注水反压工艺，能有效的防止孔内流砂和涌泥；较容易处理孔底虚土，清底效果好；避开了普通钻孔灌注桩可能发生的缩颈、断桩及混凝土离析等质量问题，充盈系数小，节约混凝土。五）成桩过程中...
