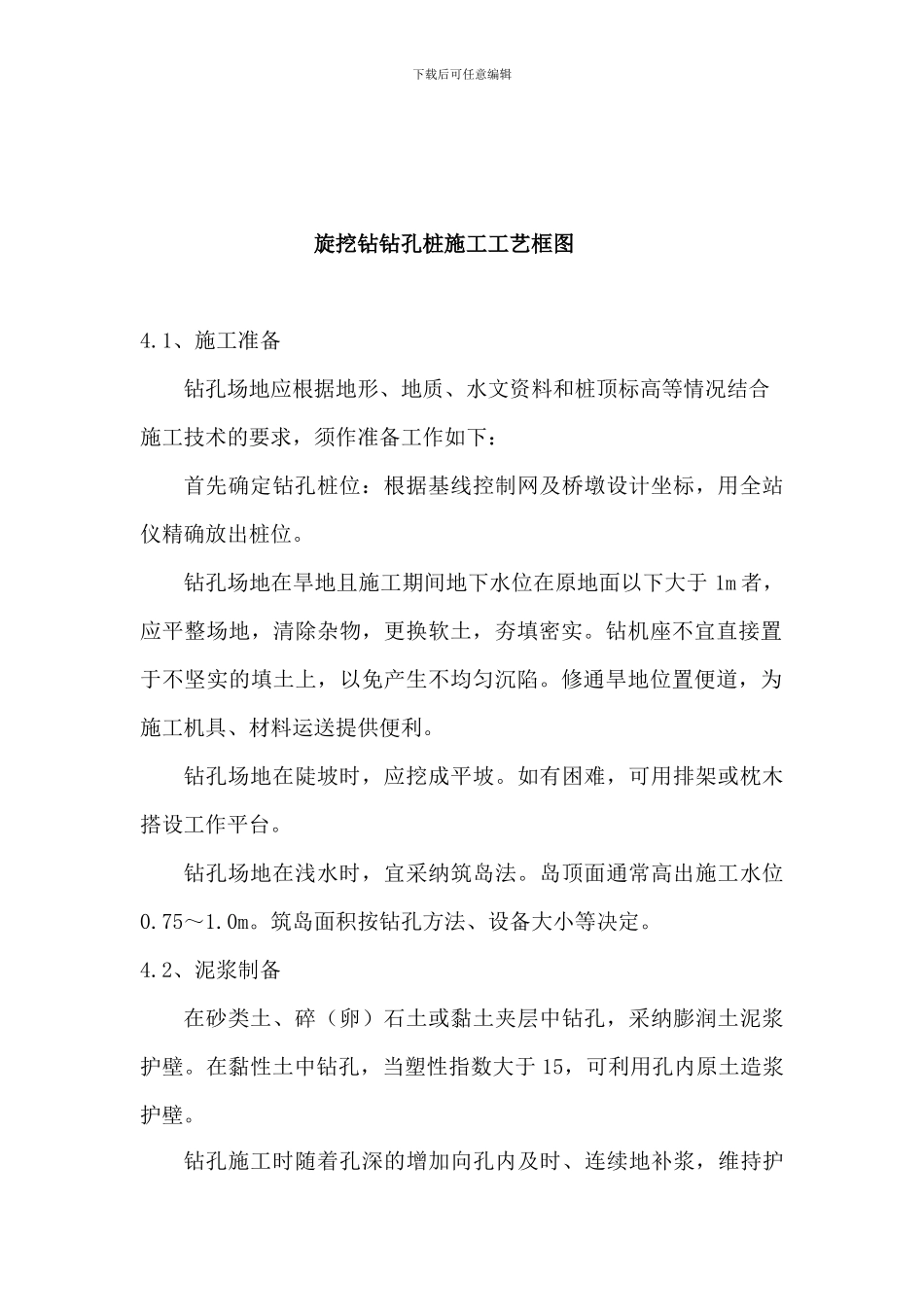

下载后可任意编辑旋挖钻灌注桩作业指导书1、目的明确桥梁桩基旋挖钻灌注桩作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范桩基作业施工。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围适用于各种土质层和砂类土、碎（卵）石土或中等硬度以下基岩的桥墩桩基施工。施工前应根据不同的地质采纳不等的钻头。目前国内常用的德国产 BG 系列和意大利的 R 系列旋挖钻机。定桩位埋设护筒钻机就位钻孔第一次清孔测孔深、沉淤下钢筋笼下导管第二次清孔测沉淤 安放隔水球浇筑砼泥浆补充泥浆处理制作钢筋笼配制砼下载后可任意编辑4、施工方法及工艺要求下载后可任意编辑旋挖钻钻孔桩施工工艺框图4.1、施工准备 钻孔场地应根据地形、地质、水文资料和桩顶标高等情况结合施工技术的要求，须作准备工作如下：首先确定钻孔桩位：根据基线控制网及桥墩设计坐标，用全站仪精确放出桩位。钻孔场地在旱地且施工期间地下水位在原地面以下大于 1m 者，应平整场地，清除杂物，更换软土，夯填密实。钻机座不宜直接置于不坚实的填土上，以免产生不均匀沉陷。修通旱地位置便道，为施工机具、材料运送提供便利。钻孔场地在陡坡时，应挖成平坡。如有困难，可用排架或枕木搭设工作平台。钻孔场地在浅水时，宜采纳筑岛法。岛顶面通常高出施工水位0.75～1.0m。筑岛面积按钻孔方法、设备大小等决定。4.2、泥浆制备 在砂类土、碎（卵）石土或黏土夹层中钻孔，采纳膨润土泥浆护壁。在黏性土中钻孔，当塑性指数大于 15，可利用孔内原土造浆护壁。钻孔施工时随着孔深的增加向孔内及时、连续地补浆，维持护下载后可任意编辑筒内应有的水头，防止孔壁坍塌。桩孔砼灌注时，孔内溢出的泥浆引流至泥浆池内，利用于下一基桩钻孔护壁中。4.3、埋设护筒 钻孔前设置坚固、不漏水的孔口护筒。护筒内径大于钻头直径，使用旋转钻机钻孔比钻头大约 20cm，护筒顶面高出施工水位或地下水位 2m，埋设钢护筒，护筒内径比桩径大 20cm，还需满足孔内泥浆面的高度要求，在旱地或筑岛时还高出施施工场地面 0.2-0.3m。护筒埋置深度符合下列规定：岸滩上，黏性土不小于 1m，砂类土不小于 2m。当表层土松软时，将护筒埋置到较坚硬密实的土层中至少 0.5m。岸滩上埋设护筒，在护筒四周回填黏土并分层夯实；护筒顶面中心与设计桩位偏差不大于 5cm，倾斜度不大于 1%。水中用锤击、加压、振动等方法下沉...
