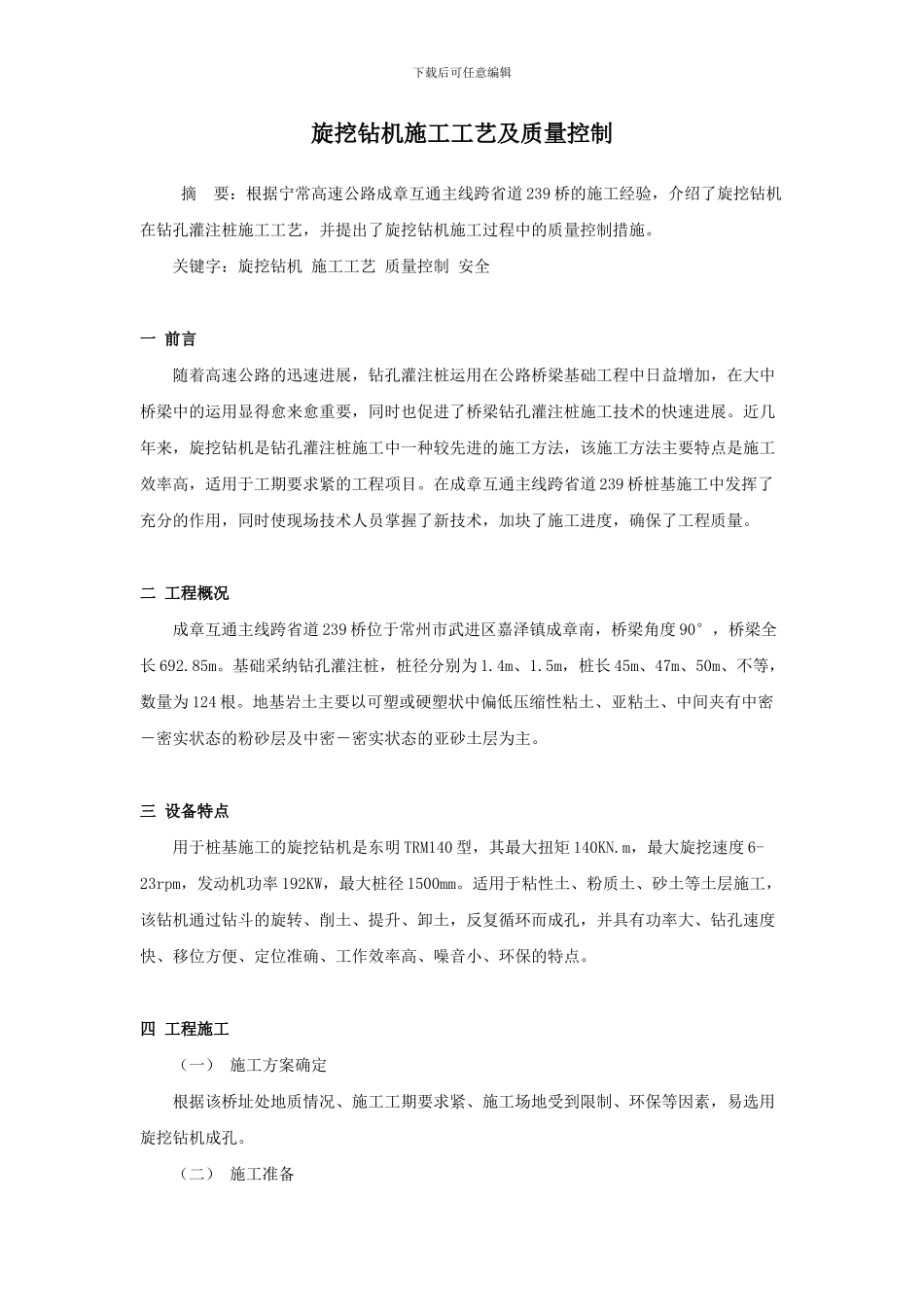

下载后可任意编辑旋挖钻机施工工艺及质量控制 摘 要：根据宁常高速公路成章互通主线跨省道 239 桥的施工经验，介绍了旋挖钻机在钻孔灌注桩施工工艺，并提出了旋挖钻机施工过程中的质量控制措施。 关键字：旋挖钻机 施工工艺 质量控制 安全 一 前言 随着高速公路的迅速进展，钻孔灌注桩运用在公路桥梁基础工程中日益增加，在大中桥梁中的运用显得愈来愈重要，同时也促进了桥梁钻孔灌注桩施工技术的快速进展。近几年来，旋挖钻机是钻孔灌注桩施工中一种较先进的施工方法，该施工方法主要特点是施工效率高，适用于工期要求紧的工程项目。在成章互通主线跨省道 239 桥桩基施工中发挥了充分的作用，同时使现场技术人员掌握了新技术，加块了施工进度，确保了工程质量。 二 工程概况 成章互通主线跨省道 239 桥位于常州市武进区嘉泽镇成章南，桥梁角度 90°，桥梁全长 692.85m。基础采纳钻孔灌注桩，桩径分别为 1.4m、1.5m，桩长 45m、47m、50m、不等，数量为 124 根。地基岩土主要以可塑或硬塑状中偏低压缩性粘土、亚粘土、中间夹有中密－密实状态的粉砂层及中密－密实状态的亚砂土层为主。 三 设备特点 用于桩基施工的旋挖钻机是东明 TRM140 型，其最大扭矩 140KN.m，最大旋挖速度 6-23rpm，发动机功率 192KW，最大桩径 1500mm。适用于粘性土、粉质土、砂土等土层施工，该钻机通过钻斗的旋转、削土、提升、卸土，反复循环而成孔，并具有功率大、钻孔速度快、移位方便、定位准确、工作效率高、噪音小、环保的特点。 四 工程施工 （一） 施工方案确定 根据该桥址处地质情况、施工工期要求紧、施工场地受到限制、环保等因素，易选用旋挖钻机成孔。 （二） 施工准备下载后可任意编辑 施工图纸的会审，测量放样，施工场地平整，机械设备、材料的进场。组织施工人员对施工现场进行深化的调查和讨论，收集与施工相关资料，采纳合理的施工组织方法，使桩基施工保持连续、均衡、有节奏地进行。 机械设备投入旋挖钻机 2 台（东明 TRM140 型），配备泥浆泵，16~25T 汽车吊 2 台等设备。 （三）施工工艺 1. 机械就位、护筒埋设 施工场地平整处理，保证旋挖钻机底座场地应平整、夯实，避开在钻进过程中钻机产生沉陷。 桩位确定后，利用十字线放出四个控制桩位，并以四个控制桩为基准进行埋设护筒。 护筒埋设：护筒由厚度 4－6mm 钢板制成，护筒直径比桩基孔径大 100－150mm，每节护筒长度 1.5-3.0m，护筒...
