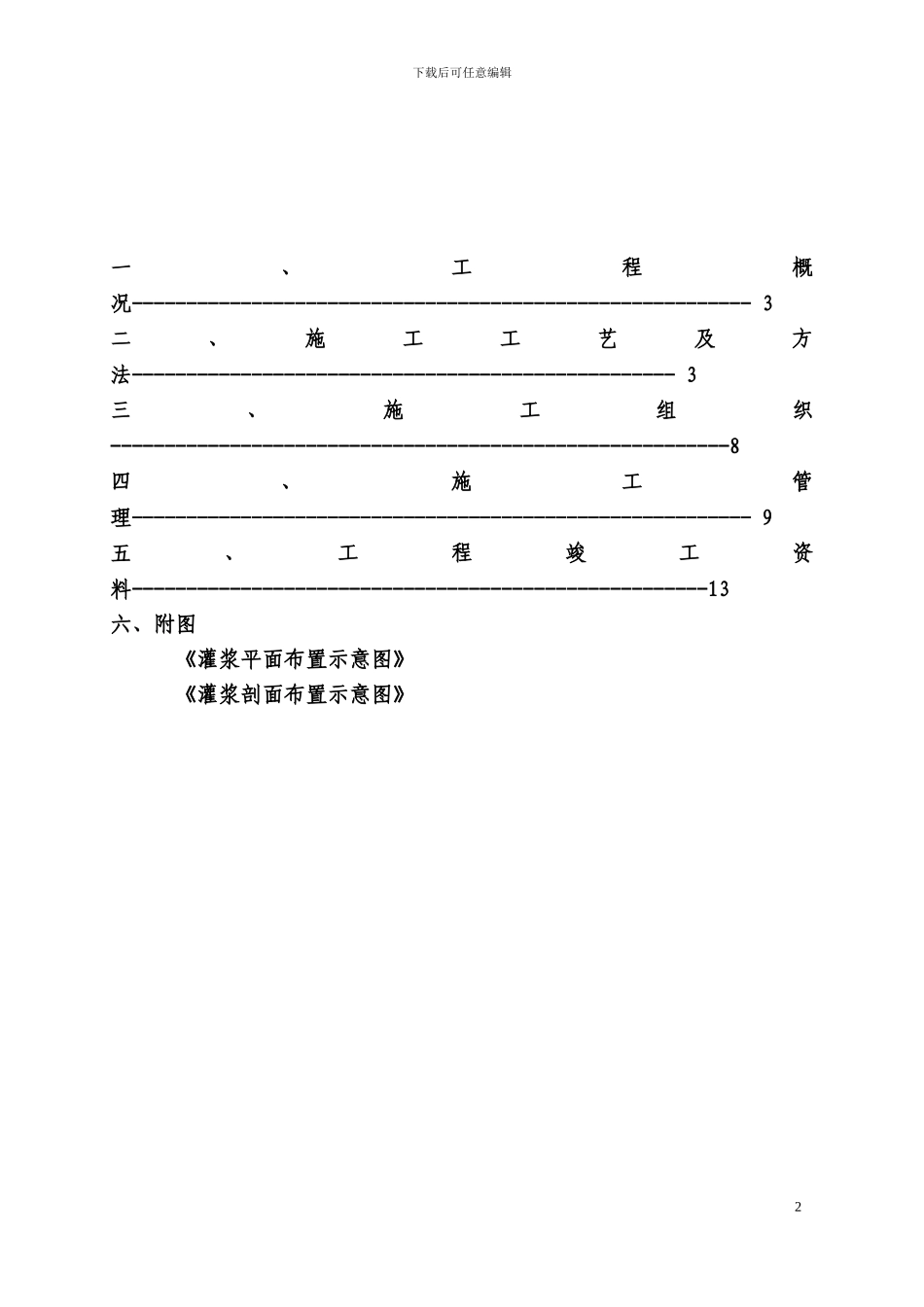

汕头大学日月坑水库大坝排险、抢修工程灌浆施工工艺汕头市晖业建筑有限公司目 录下载后可任意编辑 一、工程概况--------------------------------------------------------- 3二、施工工艺及方法-------------------------------------------------- 3三、施工组织 ---------------------------------------------------------8四、施工管理--------------------------------------------------------- 9五、工程竣工资料-----------------------------------------------------13六、附图《灌浆平面布置示意图》《灌浆剖面布置示意图》2下载后可任意编辑1. 概况1.1 工程概况 日月坑水库位于汕头市西北面汕头大学校园内，属于金平区管辖，工程规模为小（2）型。水库集雨面积 1.73 平方公里，主坝为均质土坝，坝顶高程 22 米，坝顶宽 3 米，长 274 米，最大坝高 12 米，校核洪水位 20.8 米，相应库容为 98.5 万立米，设计洪水位 20.4 米，相应库容 92.5 立米，正常蓄水位 19.5 米，相应库容为 79.1 立米，死水位 11 米，相应库容 0.4 万立米。1.2 主要排险、抢修措施 对新老涵管周边充填灌浆，沿管壁两侧各布置一排灌浆孔，根据目前情况，老涵管 2 米一孔，新涵管 3 米一孔。1.3 施工内容本次新老涵管两侧灌浆分两排布置，老涵孔距 2m，排距 1.5m，梅花型布置，孔深进入涵管底部 0.5 米，共 32 个孔。总进尺 349.84m。新涵孔距3m，排距 1.5m，梅花型布置，孔深进入涵管底部 0.5m，共 21 个孔。总进尺 241.28m。新老涵管排水暗沟长度约 20m，暗沟单侧进行充填灌浆，共布置 14 个孔，每孔约 5m 深，总进尺约 70m.详见附图《灌浆孔位布置示意图》。1.4 施工依据（1）<<土坝灌浆施工技术法律规范>>DLT 5236-2024（2）其它相关设计法律规范文件 2、施工工艺及方法2.1 施工工艺流程 采纳孔口封闭，孔内循环灌浆工艺，灌浆自下而上分段施工，具体工艺流程如下： 2.2 施工测量及准备工作测量布孔及电路管路铺设准备工作用经纬仪根据测量控制网测量放出灌浆轴线，确定起始孔 1＃、2＃3测孔放位移机就位开孔钻进做制浆准备备制 浆首段注浆埋孔口管扫 孔全孔钻进制 浆末段灌浆 终孔循环分段施工下载后可任意编辑孔位，然后用钢卷尺在孔位轴线上放出各孔位，并打入木制孔桩。所有钻孔统一编号，并注明施工次序。灌浆轴线合理路线铺设钻孔用水的管路和灌浆管路以及供电线路并布置制浆站...
