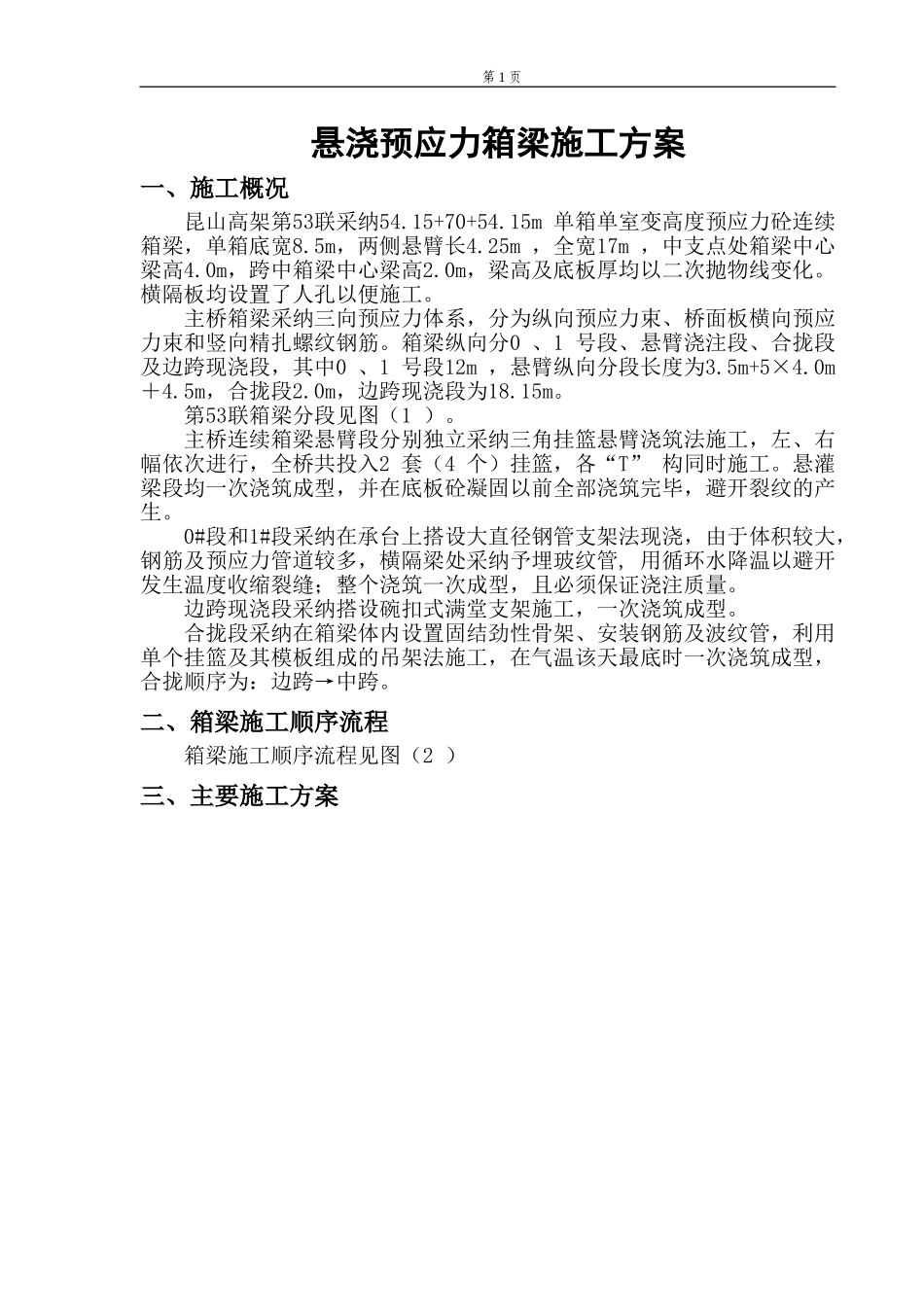

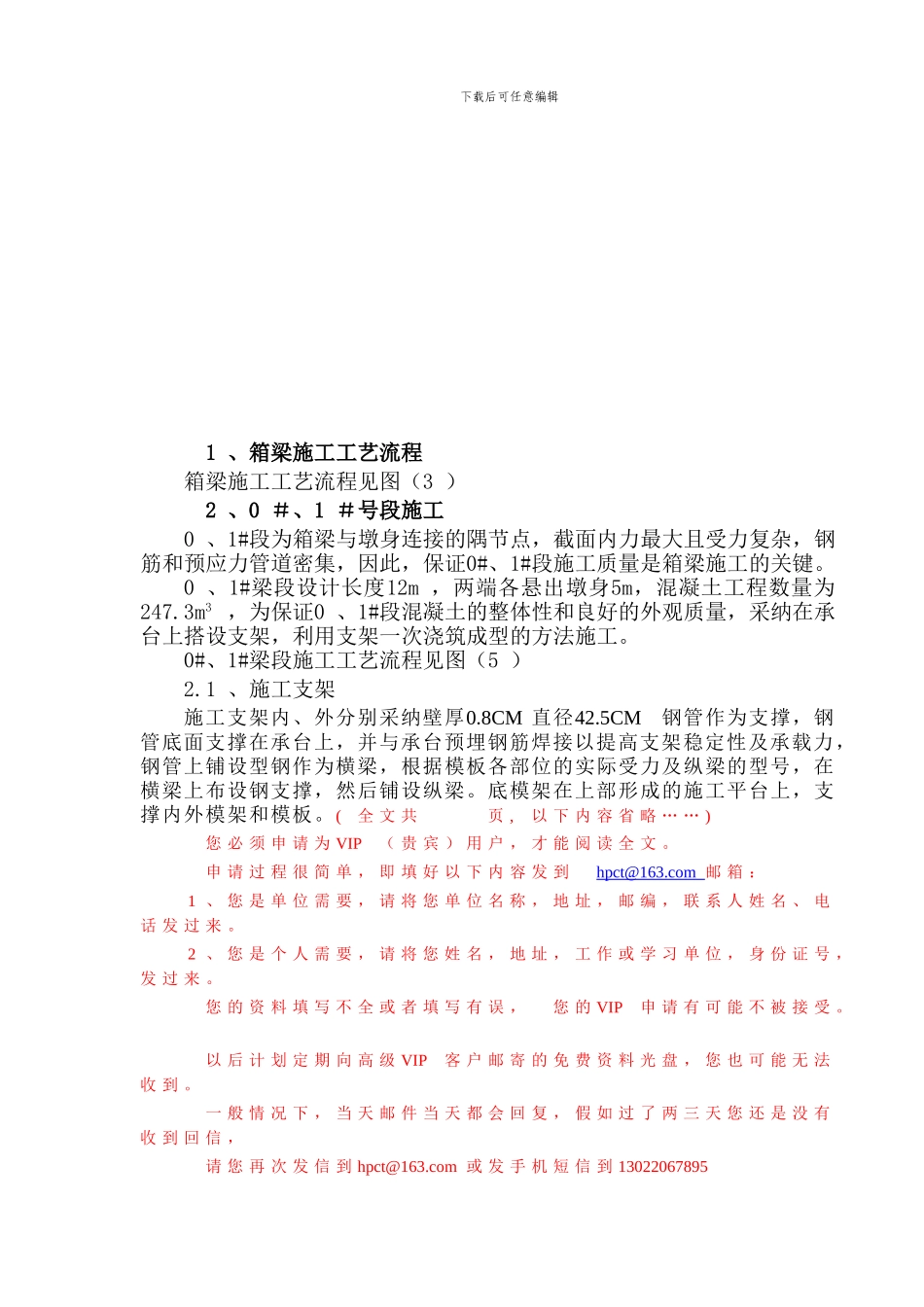

第 1 页悬浇预应力箱梁施工方案一、施工概况昆山高架第53联采纳54.15+70+54.15m 单箱单室变高度预应力砼连续箱梁，单箱底宽8.5m，两侧悬臂长4.25m ，全宽17m ，中支点处箱梁中心梁高4.0m，跨中箱梁中心梁高2.0m，梁高及底板厚均以二次抛物线变化。横隔板均设置了人孔以便施工。主桥箱梁采纳三向预应力体系，分为纵向预应力束、桥面板横向预应力束和竖向精扎螺纹钢筋。箱梁纵向分0 、1 号段、悬臂浇注段、合拢段及边跨现浇段，其中0 、1 号段12m ，悬臂纵向分段长度为3.5m+5×4.0m＋4.5m，合拢段2.0m，边跨现浇段为18.15m。第53联箱梁分段见图（1 ）。主桥连续箱梁悬臂段分别独立采纳三角挂篮悬臂浇筑法施工，左、右幅依次进行，全桥共投入2 套（4 个）挂篮，各“T” 构同时施工。悬灌梁段均一次浇筑成型，并在底板砼凝固以前全部浇筑完毕，避开裂纹的产生。0#段和1#段采纳在承台上搭设大直径钢管支架法现浇，由于体积较大，钢筋及预应力管道较多，横隔梁处采纳予埋玻纹管, 用循环水降温以避开发生温度收缩裂缝；整个浇筑一次成型，且必须保证浇注质量。边跨现浇段采纳搭设碗扣式满堂支架施工，一次浇筑成型。合拢段采纳在箱梁体内设置固结劲性骨架、安装钢筋及波纹管，利用单个挂篮及其模板组成的吊架法施工，在气温该天最底时一次浇筑成型，合拢顺序为：边跨→中跨。二、箱梁施工顺序流程箱梁施工顺序流程见图（2 ）三、主要施工方案下载后可任意编辑下载后可任意编辑1 、箱梁施工工艺流程箱梁施工工艺流程见图（3 ）2 、0 ＃、1 ＃号段施工0 、1#段为箱梁与墩身连接的隅节点，截面内力最大且受力复杂，钢筋和预应力管道密集，因此，保证0#、1#段施工质量是箱梁施工的关键。0 、1#梁段设计长度12m ，两端各悬出墩身5m，混凝土工程数量为247.3m3 ，为保证0 、1#段混凝土的整体性和良好的外观质量，采纳在承台上搭设支架，利用支架一次浇筑成型的方法施工。0#、1#梁段施工工艺流程见图（5 ）2.1 、施工支架施工支架内、外分别采纳壁厚0.8CM 直径42.5CM钢管作为支撑，钢管底面支撑在承台上，并与承台预埋钢筋焊接以提高支架稳定性及承载力，钢管上铺设型钢作为横梁，根据模板各部位的实际受力及纵梁的型号，在横梁上布设钢支撑，然后铺设纵梁。底模架在上部形成的施工平台上，支撑内外模架和模板。(全 文 共 页 ,以 下 内 容 省 略 … … ) 您 必 须 申 请 为 VIP（ 贵 宾 ） 用 户 ， 才 ...
