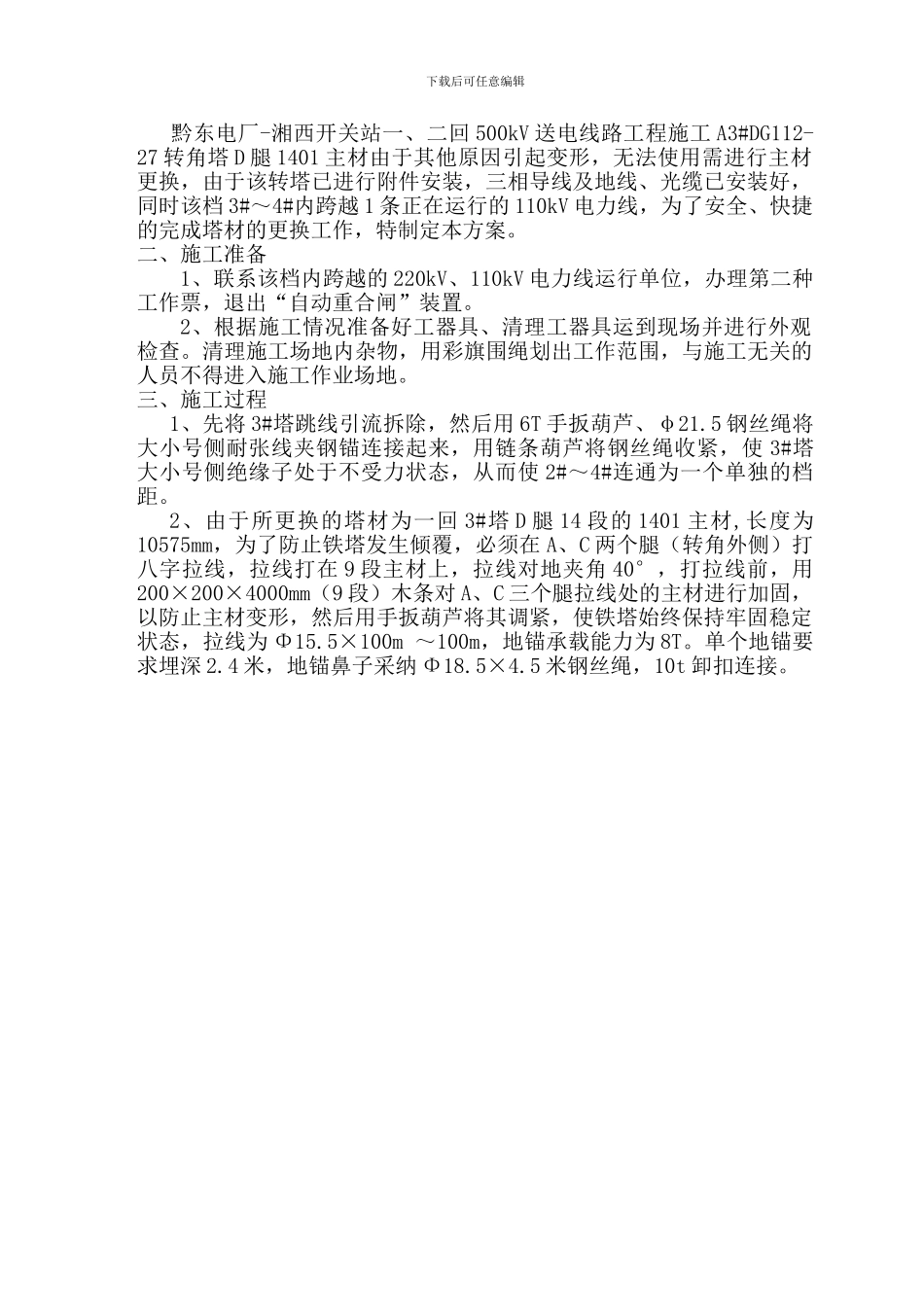

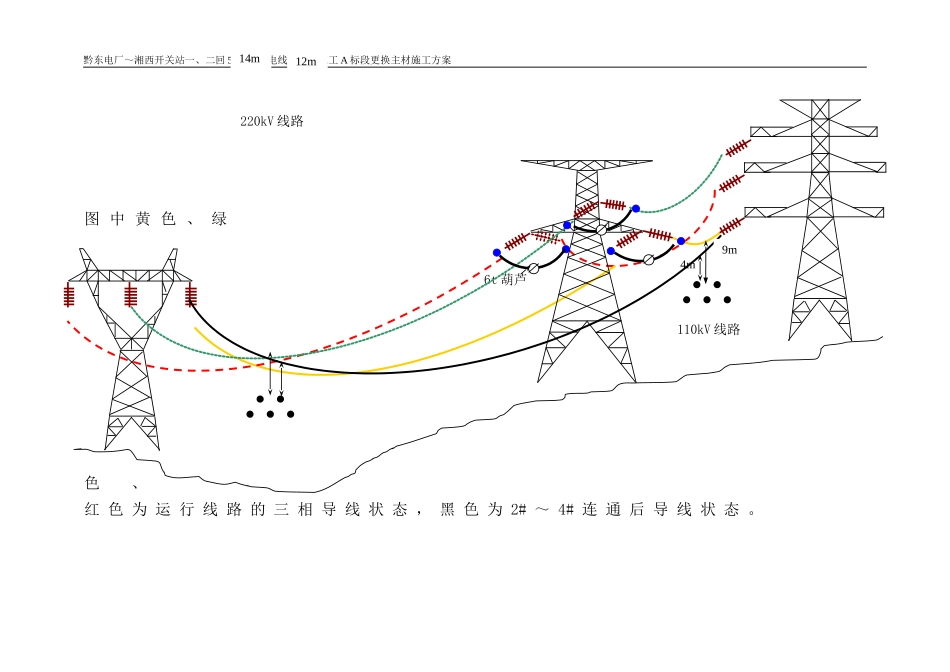

黔东电厂～湘西开关站一、二回 500kV 送电线路工程施工 A 标段更换主材施工方案 黔东电厂-湘西开关站一、二回 500kV 送电线路工程施工 A 标段3#DG112 塔主材更换施工方案批准：审核：编制：黔东电厂～湘西开关站一、二回 500kV 送电线路工程施工 A 标段项目部二○○八年八月一、基本情况下载后可任意编辑 黔东电厂-湘西开关站一、二回 500kV 送电线路工程施工 A3#DG112- 27 转角塔 D 腿 1401 主材由于其他原因引起变形，无法使用需进行主材更换，由于该转塔已进行附件安装，三相导线及地线、光缆已安装好，同时该档 3#～4#内跨越 1 条正在运行的 110kV 电力线，为了安全、快捷的完成塔材的更换工作，特制定本方案。二、施工准备1、联系该档内跨越的 220kV、110kV 电力线运行单位，办理第二种工作票，退出“自动重合闸”装置。2、根据施工情况准备好工器具、清理工器具运到现场并进行外观检查。清理施工场地内杂物，用彩旗围绳划出工作范围，与施工无关的人员不得进入施工作业场地。三、施工过程1、先将 3#塔跳线引流拆除，然后用 6T 手扳葫芦、φ21.5 钢丝绳将大小号侧耐张线夹钢锚连接起来，用链条葫芦将钢丝绳收紧，使 3#塔大小号侧绝缘子处于不受力状态，从而使 2#～4#连通为一个单独的档距。2、由于所更换的塔材为一回 3#塔 D 腿 14 段的 1401 主材,长度为10575mm，为了防止铁塔发生倾覆，必须在 A、C 两个腿（转角外侧）打八字拉线，拉线打在 9 段主材上，拉线对地夹角 40°，打拉线前，用200×200×4000mm（9 段）木条对 A、C 三个腿拉线处的主材进行加固，以防止主材变形，然后用手扳葫芦将其调紧，使铁塔始终保持牢固稳定状态，拉线为 Φ15.5×100m ～100m，地锚承载能力为 8T。单个地锚要求埋深 2.4 米，地锚鼻子采纳 Φ18.5×4.5 米钢丝绳，10t 卸扣连接。黔东电厂～湘西开关站一、二回 500kV 送电线路工程施工 A 标段更换主材施工方案 图 中 黄 色 、 绿色、红 色 为 运 行 线 路 的 三 相 导 线 状 态 ， 黑 色 为 2# ～ 4# 连 通 后 导 线 状 态 。4m12m14m6t 葫芦110kV 线路220kV 线路9m黔东电厂～湘西开关站一、二回 500kV 送电线路工程施工 A 标段更换主材施工方案 3、抱杆选用断面□500×500×15000钢抱杆，高度为 15 米。使用人字抱杆（高度以超出被更换主材 3～5米），立于靠近被更换塔材外侧的地面，抱杆应大...
