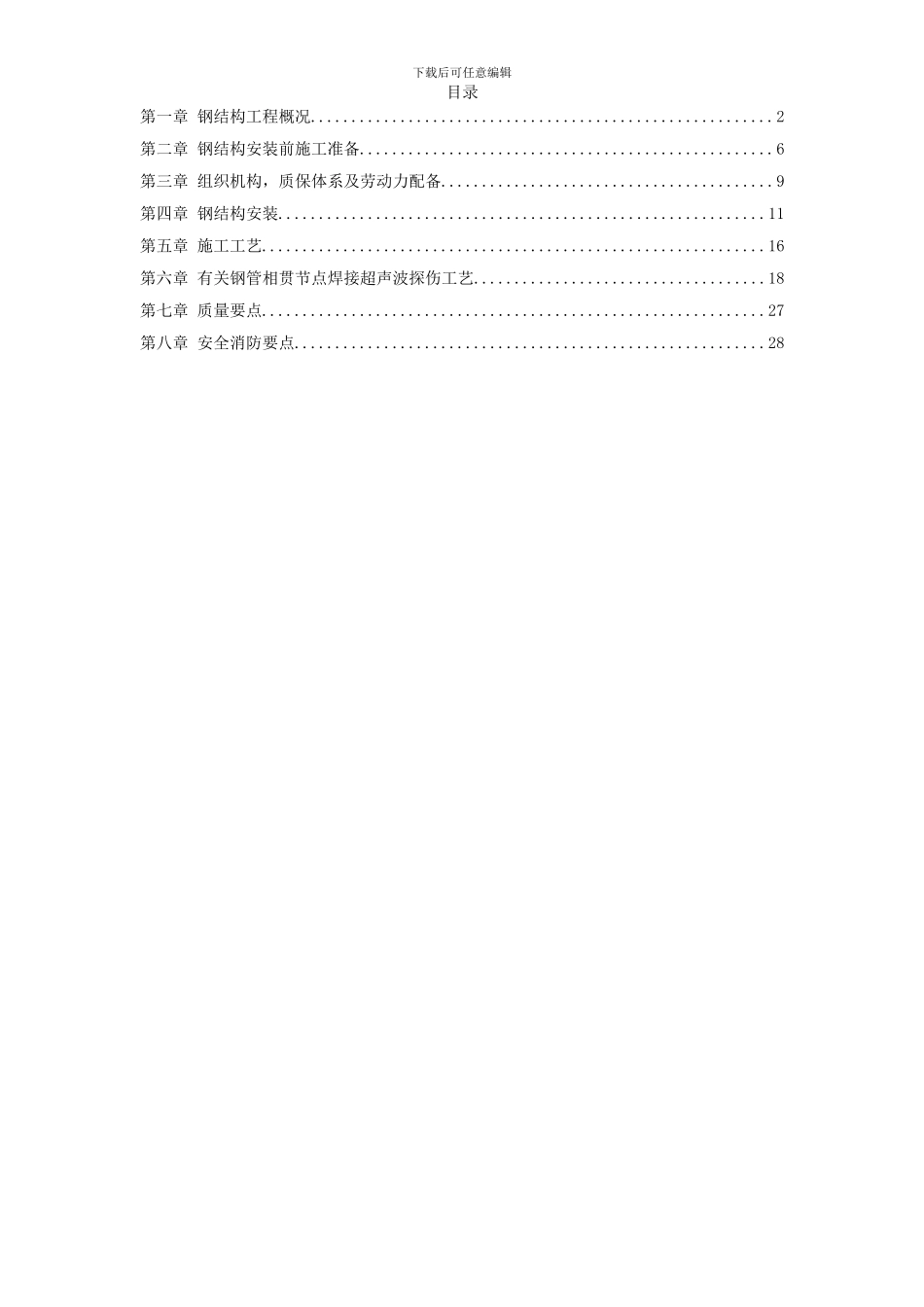

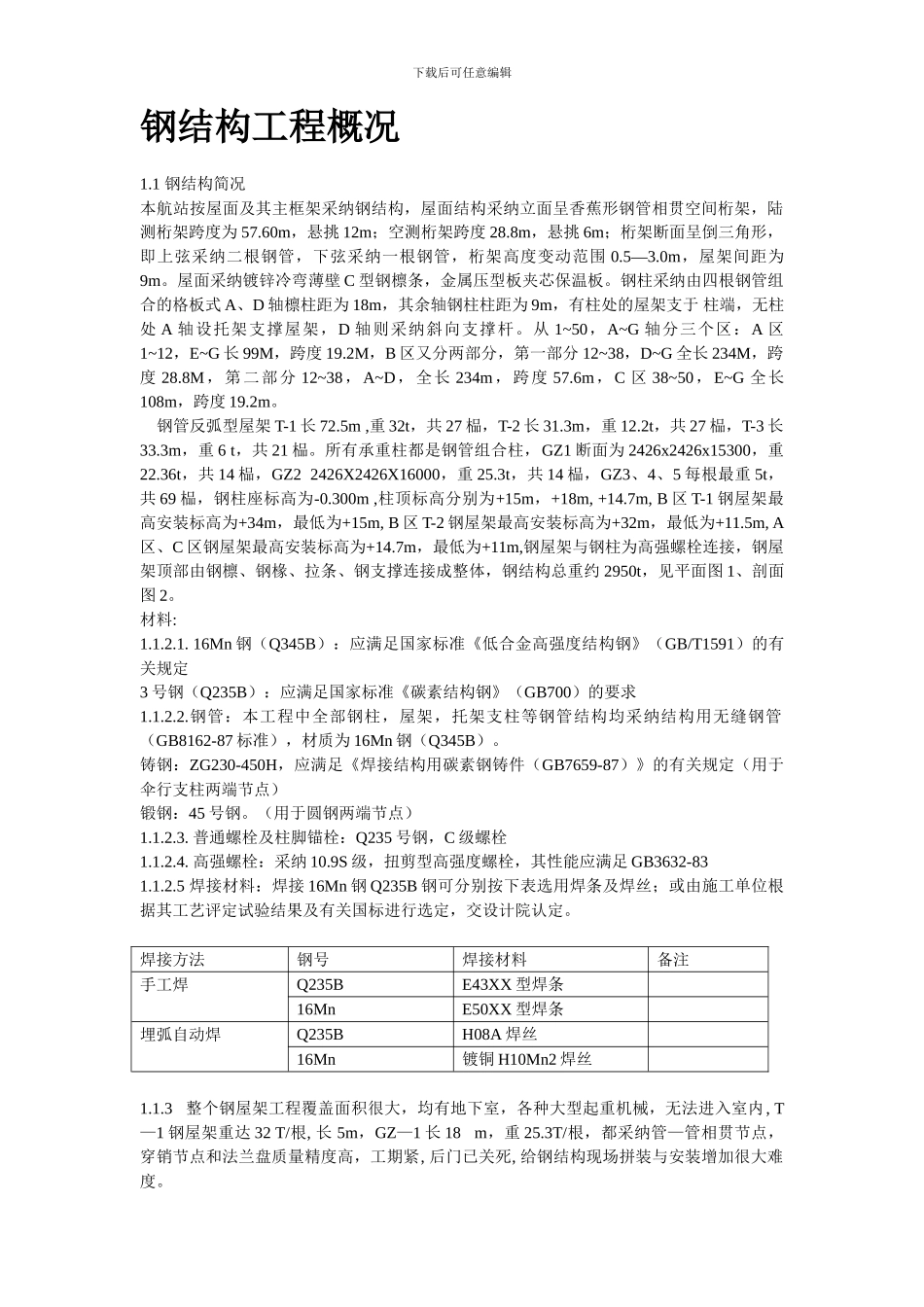

下载后可任意编辑目录第一章 钢结构工程概况.........................................................2第二章 钢结构安装前施工准备...................................................6第三章 组织机构，质保体系及劳动力配备.........................................9第四章 钢结构安装............................................................11第五章 施工工艺..............................................................16第六章 有关钢管相贯节点焊接超声波探伤工艺....................................18第七章 质量要点..............................................................27第八章 安全消防要点..........................................................28下载后可任意编辑钢结构工程概况1.1 钢结构简况本航站按屋面及其主框架采纳钢结构，屋面结构采纳立面呈香蕉形钢管相贯空间桁架，陆测桁架跨度为 57.60m，悬挑 12m；空测桁架跨度 28.8m，悬挑 6m；桁架断面呈倒三角形，即上弦采纳二根钢管，下弦采纳一根钢管，桁架高度变动范围 0.5—3.0m，屋架间距为9m。屋面采纳镀锌冷弯薄壁 C 型钢檩条，金属压型板夹芯保温板。钢柱采纳由四根钢管组合的格板式 A、D 轴檩柱距为 18m，其余轴钢柱柱距为 9m，有柱处的屋架支于 柱端，无柱处 A 轴设托架支撑屋架，D 轴则采纳斜向支撑杆。从 1~50，A~G 轴分三个区：A 区1~12，E~G 长 99M，跨度 19.2M，B 区又分两部分，第一部分 12~38，D~G 全长 234M，跨度 28.8M，第二部分 12~38，A~D，全长 234m，跨度 57.6m，C 区 38~50，E~G 全长108m，跨度 19.2m。 钢管反弧型屋架 T-1 长 72.5m ,重 32t，共 27 榀，T-2 长 31.3m，重 12.2t，共 27 榀，T-3 长33.3m，重 6 t，共 21 榀。所有承重柱都是钢管组合柱，GZ1 断面为 2426x2426x15300，重22.36t，共 14 榀，GZ2 2426X2426X16000，重 25.3t，共 14 榀，GZ3、4、5 每根最重 5t，共 69 榀，钢柱座标高为-0.300m ,柱顶标高分别为+15m，+18m, +14.7m, B 区 T-1 钢屋架最高安装标高为+34m，最低为+15m, B 区 T-2 钢屋架最高安装标高为+32m，最低为+11.5m, A区、C 区钢屋架最高安装标高为+14.7m，最低为+11m,钢屋架与钢柱为高强螺栓连接，钢屋架顶部由钢檩、钢椽、拉条、钢支撑连接成整体，钢结构总重约 2950t，见平面图 1、剖面图 2...
