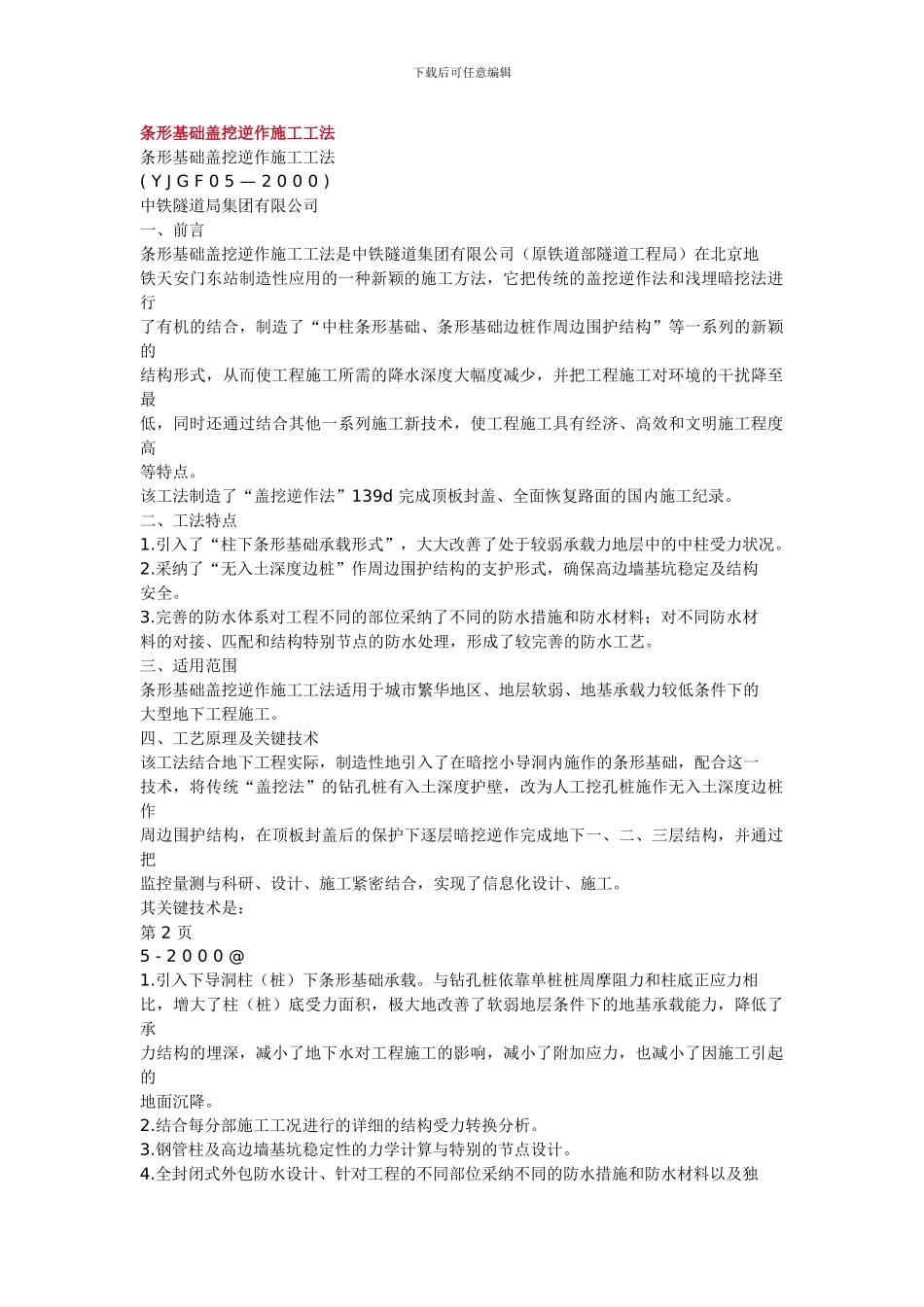

下载后可任意编辑条形基础盖挖逆作施工工法条形基础盖挖逆作施工工法( Y J G F 0 5 — 2 0 0 0 )中铁隧道局集团有限公司一、前言条形基础盖挖逆作施工工法是中铁隧道集团有限公司（原铁道部隧道工程局）在北京地铁天安门东站制造性应用的一种新颖的施工方法，它把传统的盖挖逆作法和浅埋暗挖法进行了有机的结合，制造了“中柱条形基础、条形基础边桩作周边围护结构”等一系列的新颖的结构形式，从而使工程施工所需的降水深度大幅度减少，并把工程施工对环境的干扰降至最低，同时还通过结合其他一系列施工新技术，使工程施工具有经济、高效和文明施工程度高等特点。该工法制造了“盖挖逆作法”139d 完成顶板封盖、全面恢复路面的国内施工纪录。二、工法特点1.引入了“柱下条形基础承载形式”，大大改善了处于较弱承载力地层中的中柱受力状况。2.采纳了“无入土深度边桩”作周边围护结构的支护形式，确保高边墙基坑稳定及结构安全。3.完善的防水体系对工程不同的部位采纳了不同的防水措施和防水材料；对不同防水材料的对接、匹配和结构特别节点的防水处理，形成了较完善的防水工艺。三、适用范围条形基础盖挖逆作施工工法适用于城市繁华地区、地层软弱、地基承载力较低条件下的大型地下工程施工。四、工艺原理及关键技术该工法结合地下工程实际，制造性地引入了在暗挖小导洞内施作的条形基础，配合这一技术，将传统“盖挖法”的钻孔桩有入土深度护壁，改为人工挖孔桩施作无入土深度边桩作周边围护结构，在顶板封盖后的保护下逐层暗挖逆作完成地下一、二、三层结构，并通过把监控量测与科研、设计、施工紧密结合，实现了信息化设计、施工。其关键技术是：第 2 页5 - 2 0 0 0 @1.引入下导洞柱（桩）下条形基础承载。与钻孔桩依靠单桩桩周摩阻力和柱底正应力相比，增大了柱（桩）底受力面积，极大地改善了软弱地层条件下的地基承载能力，降低了承力结构的埋深，减小了地下水对工程施工的影响，减小了附加应力，也减小了因施工引起的地面沉降。2.结合每分部施工工况进行的详细的结构受力转换分析。3.钢管柱及高边墙基坑稳定性的力学计算与特别的节点设计。4.全封闭式外包防水设计、针对工程的不同部位采纳不同的防水措施和防水材料以及独下载后可任意编辑特的特别节点处理工艺。5.钢管柱节点精确定位、地模技术、边墙模板台车等综合配套施工技术。6.施工全过程的监控量测。五、工艺流程及操作要点1.工艺流程（1）第一次围挡，开挖 ...
