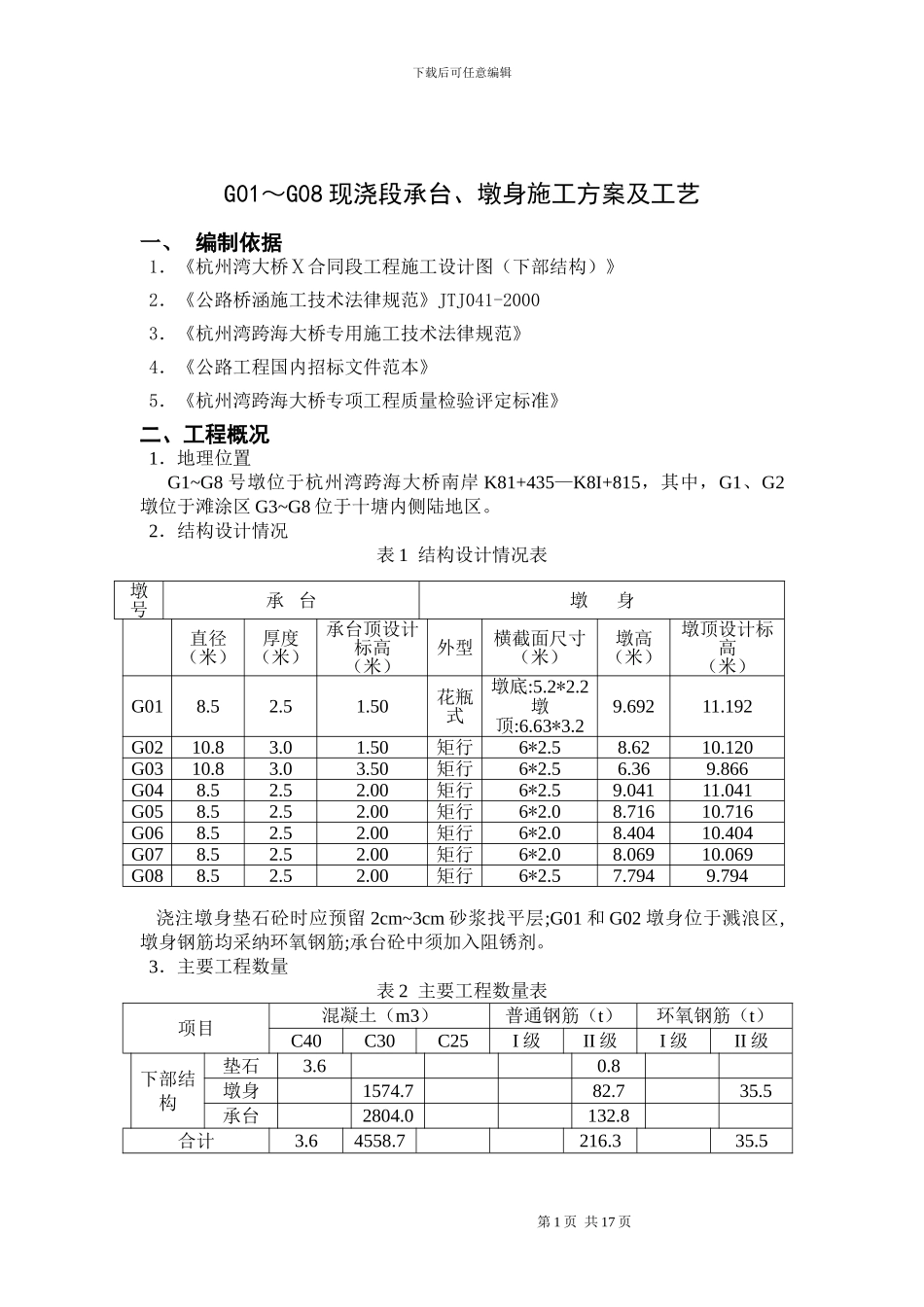

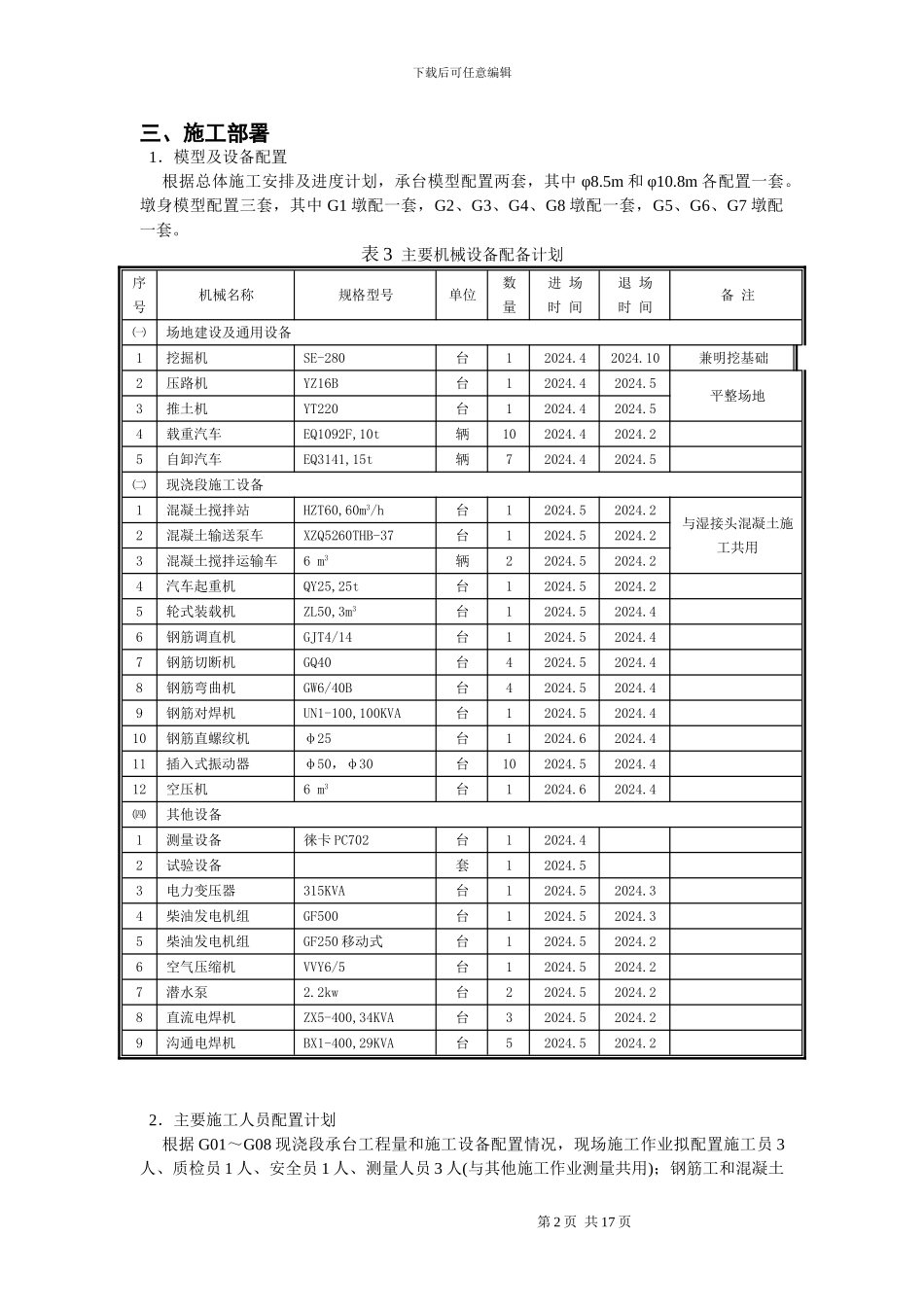

杭州湾跨海大桥 X 合同中铁二局股份有限公司杭州湾跨海大桥X 合同项目经理部二 00 四年八月下载后可任意编辑G01～G08 现浇段承台、墩身施工方案及工艺一、 编制依据1．《杭州湾大桥Ⅹ合同段工程施工设计图（下部结构）》2．《公路桥涵施工技术法律规范》JTJ041-20003．《杭州湾跨海大桥专用施工技术法律规范》4．《公路工程国内招标文件范本》5．《杭州湾跨海大桥专项工程质量检验评定标准》二、工程概况1．地理位置G1~G8 号墩位于杭州湾跨海大桥南岸 K81+435—K8I+815，其中，G1、G2墩位于滩涂区 G3~G8 位于十塘内侧陆地区。2．结构设计情况表 1 结构设计情况表 浇注墩身垫石砼时应预留 2cm~3cm 砂浆找平层;G01 和 G02 墩身位于溅浪区,墩身钢筋均采纳环氧钢筋;承台砼中须加入阻锈剂。3．主要工程数量表 2 主要工程数量表项目混凝土（m3）普通钢筋（t）环氧钢筋（t）C40C30C25I 级II 级I 级II 级下部结构垫石3.60.8墩身1574.782.735.5承台2804.0132.8合计3.64558.7216.335.5 第 1 页 共 17 页墩号承 台墩 身直径（米）厚度（米）承台顶设计标高（米）外型横截面尺寸（米）墩高（米）墩顶设计标高（米）G018.52.51.50花瓶式墩底:5.2*2.2墩顶:6.63*3.29.69211.192G0210.83.01.50矩行6*2.58.6210.120G0310.83.03.50矩行6*2.56.369.866G048.52.52.00矩行6*2.59.04111.041G058.52.52.00矩行6*2.08.71610.716G068.52.52.00矩行6*2.08.40410.404G078.52.52.00矩行6*2.08.06910.069G088.52.52.00矩行6*2.57.7949.794下载后可任意编辑三、施工部署1．模型及设备配置 根据总体施工安排及进度计划，承台模型配置两套，其中 φ8.5m 和 φ10.8m 各配置一套。墩身模型配置三套，其中 G1 墩配一套，G2、G3、G4、G8 墩配一套，G5、G6、G7 墩配一套。表 3 主要机械设备配备计划序号机械名称规格型号单位数量进 场 时 间退 场时 间备 注㈠场地建设及通用设备1挖掘机SE-280台12024.42024.10兼明挖基础2压路机YZ16B台12024.42024.5平整场地3推土机YT220台12024.42024.54载重汽车EQ1092F,10t辆102024.42024.25自卸汽车EQ3141,15t辆72024.42024.5㈡现浇段施工设备1混凝土搅拌站HZT60,60m3/h台12024.52024.2与湿接头混凝土施工共用2混凝土输送泵车XZQ5260THB-37台12024.52024.23混凝土搅拌运输车6 m3辆22024.52024.24汽车起重机QY25,25t台12024.5 2024.25轮式装载机ZL50,3m3台12024.5 2024.46钢筋调直机GJT4/14台120...
