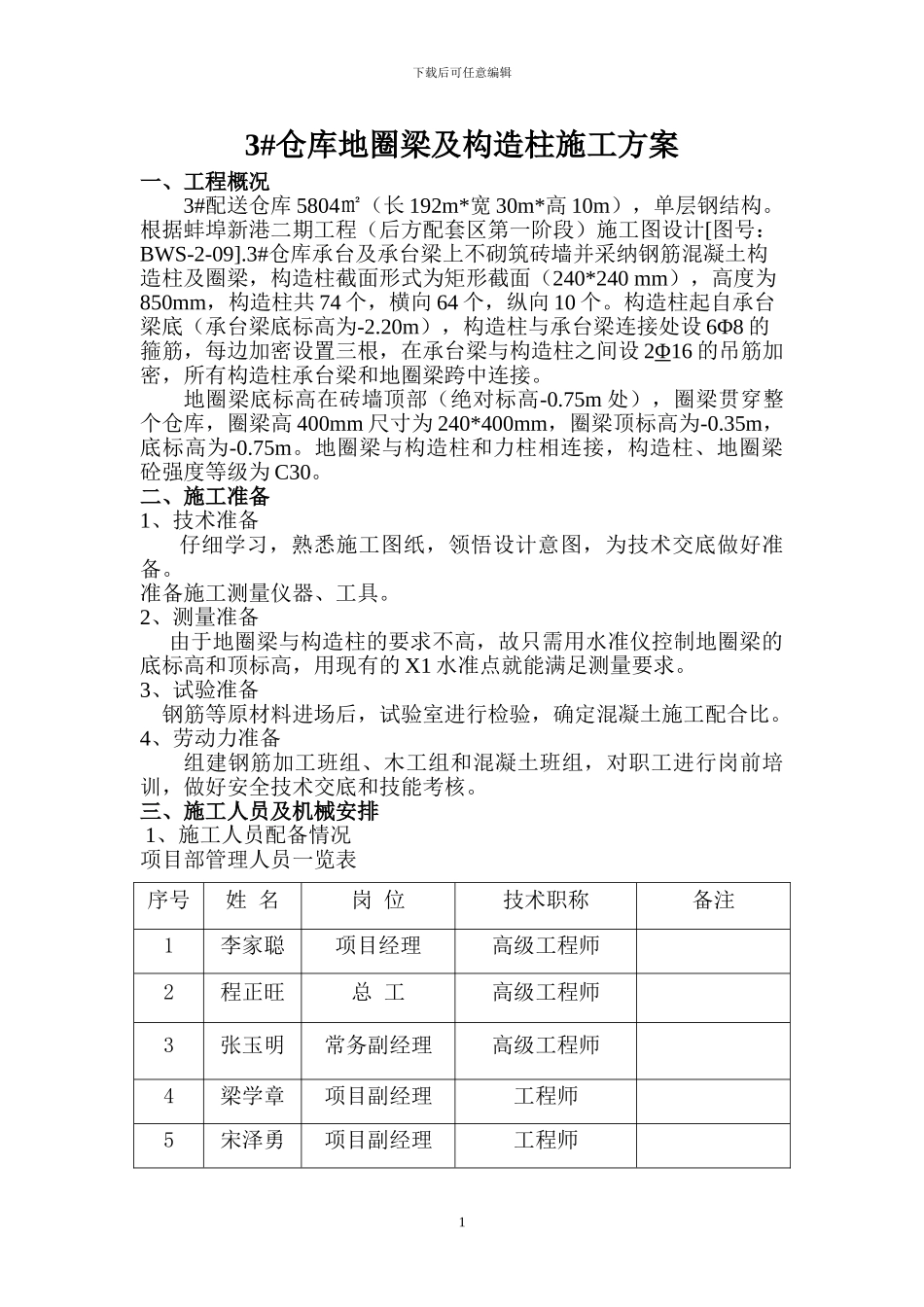

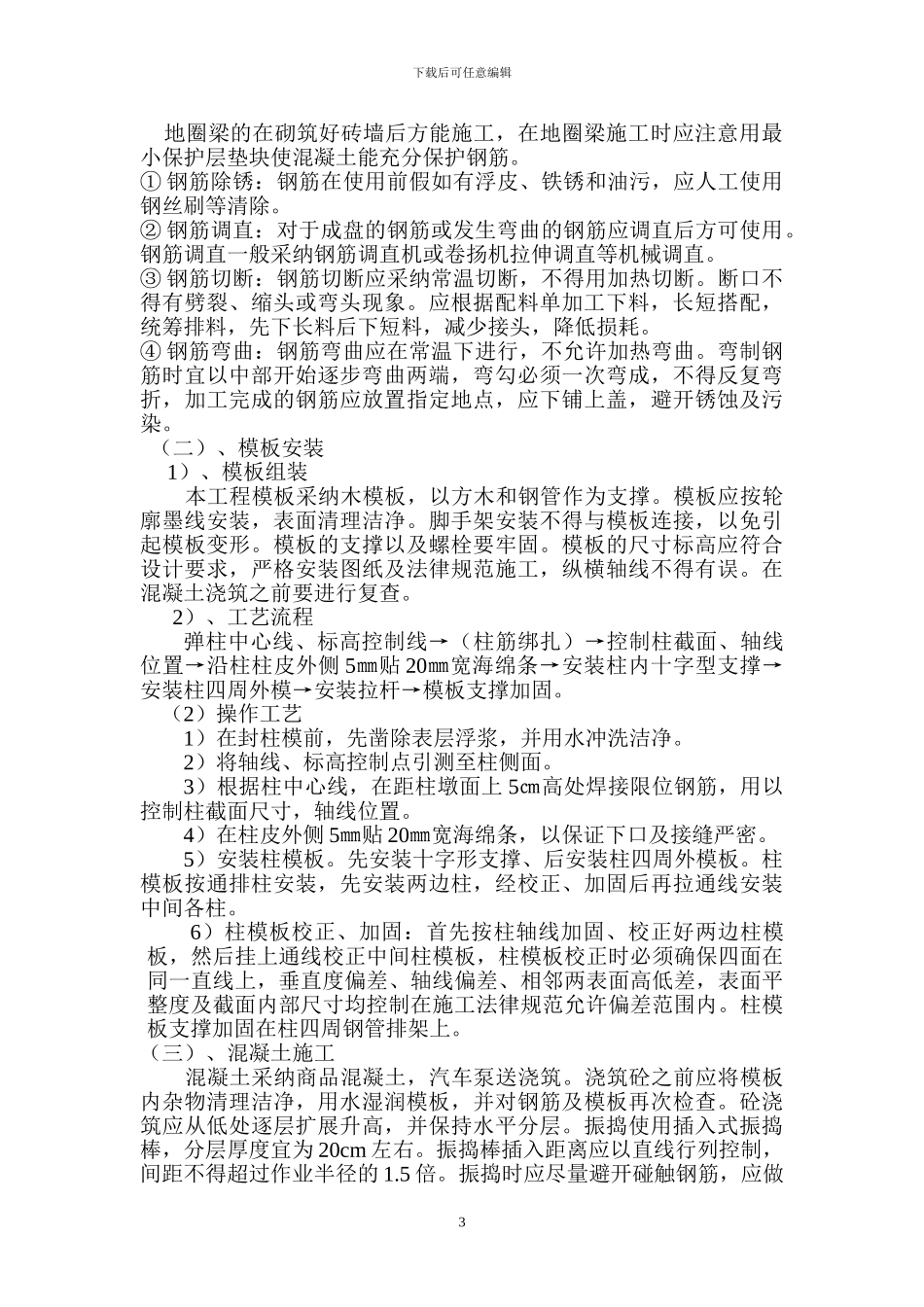

下载后可任意编辑3#仓库地圈梁及构造柱施工方案一、工程概况3#配送仓库 5804㎡（长 192m*宽 30m*高 10m），单层钢结构。根据蚌埠新港二期工程（后方配套区第一阶段）施工图设计[图号：BWS-2-09].3#仓库承台及承台梁上不砌筑砖墙并采纳钢筋混凝土构造柱及圈梁，构造柱截面形式为矩形截面（240*240 mm），高度为850mm，构造柱共 74 个，横向 64 个，纵向 10 个。构造柱起自承台梁底（承台梁底标高为-2.20m），构造柱与承台梁连接处设 6Φ8 的箍筋，每边加密设置三根，在承台梁与构造柱之间设 2Φ16 的吊筋加密，所有构造柱承台梁和地圈梁跨中连接。地圈梁底标高在砖墙顶部（绝对标高-0.75m 处），圈梁贯穿整个仓库，圈梁高 400mm 尺寸为 240*400mm，圈梁顶标高为-0.35m，底标高为-0.75m。地圈梁与构造柱和力柱相连接，构造柱、地圈梁砼强度等级为 C30。二、施工准备1、技术准备 仔细学习，熟悉施工图纸，领悟设计意图，为技术交底做好准备。准备施工测量仪器、工具。2、测量准备 由于地圈梁与构造柱的要求不高，故只需用水准仪控制地圈梁的底标高和顶标高，用现有的 X1 水准点就能满足测量要求。3、试验准备 钢筋等原材料进场后，试验室进行检验，确定混凝土施工配合比。4、劳动力准备组建钢筋加工班组、木工组和混凝土班组，对职工进行岗前培训，做好安全技术交底和技能考核。三、施工人员及机械安排 1、施工人员配备情况项目部管理人员一览表 序号姓 名岗 位技术职称备注1李家聪项目经理高级工程师2程正旺总 工高级工程师3张玉明常务副经理高级工程师4梁学章项目副经理工程师5宋泽勇项目副经理工程师1下载后可任意编辑6左伟副总工助理工程师7曹智磊工程部长助理工程师8季 峰试验室主任助理工程师9刘建国安全部长助理工程师10黄 飘合同计量助理工程师11潘广金办公室主任12张承洁财务部长工程师2、班组人员安排本工程估计安排钢筋加工班组、木工班组和混凝土班组。序号班组人数备注1钢筋加工班组72木工班组93混凝土班组63、机械设备安排序号名称单位数量备注1混凝土泵送车台12钢筋加工设备套13混凝土捣固器台24木模板套15零星材料若干四、施工方案1、主要施工工艺构造柱：预插钢筋→钢筋加工→模板安装→浇筑混凝土→拆除模板→养护地圈梁：钢筋加工绑扎→安装模板→浇筑砼→拆除模板→养护2、各施工工艺要点（一）钢筋工程因砌筑砖墙后才能进行构造柱、地圈梁施工，因构造柱需要预埋钢筋，构造柱先进行施工。 1）...
