架空线路施工规范VIP免费

架空线路施工规范_第1页

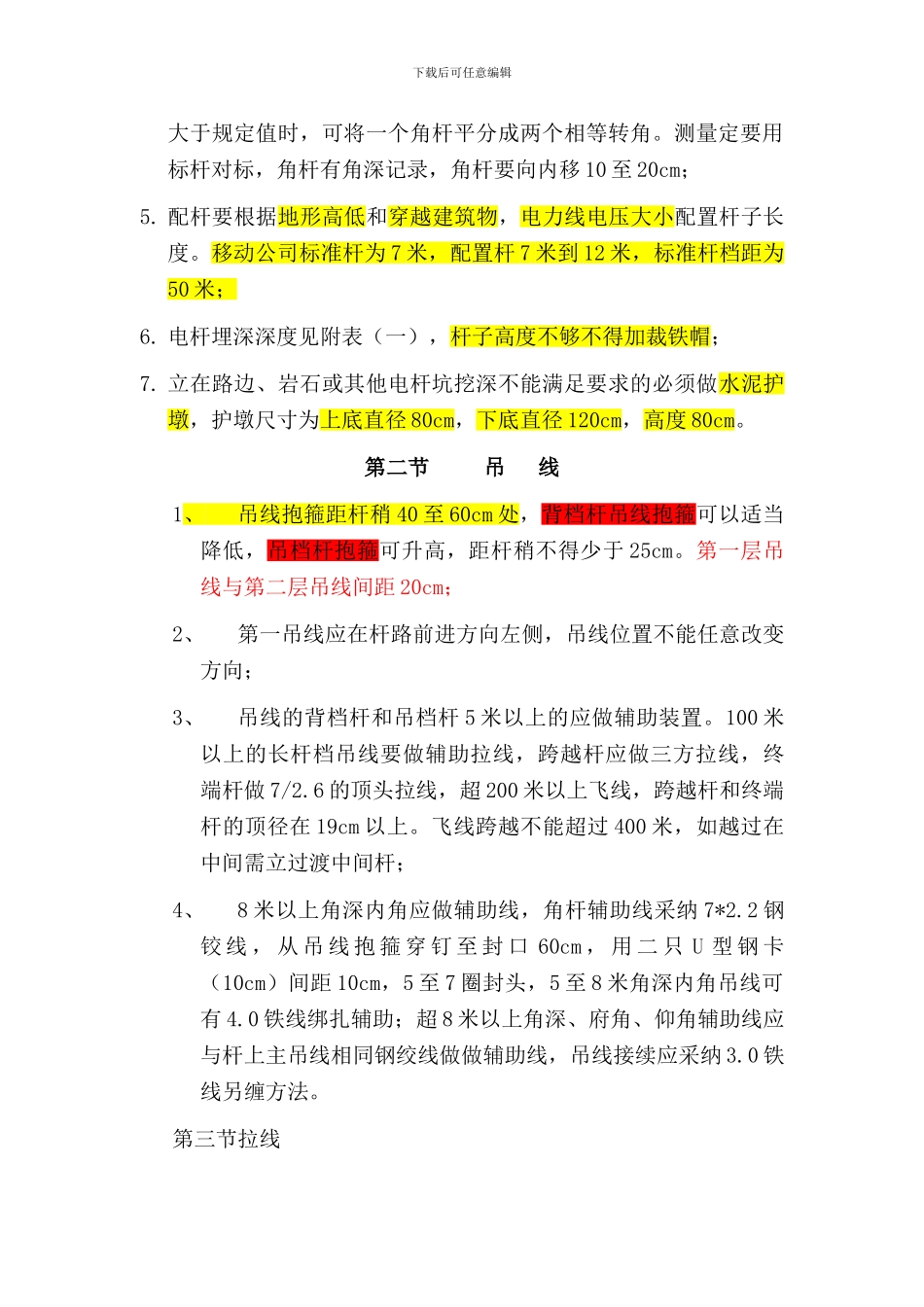

架空线路施工规范_第2页

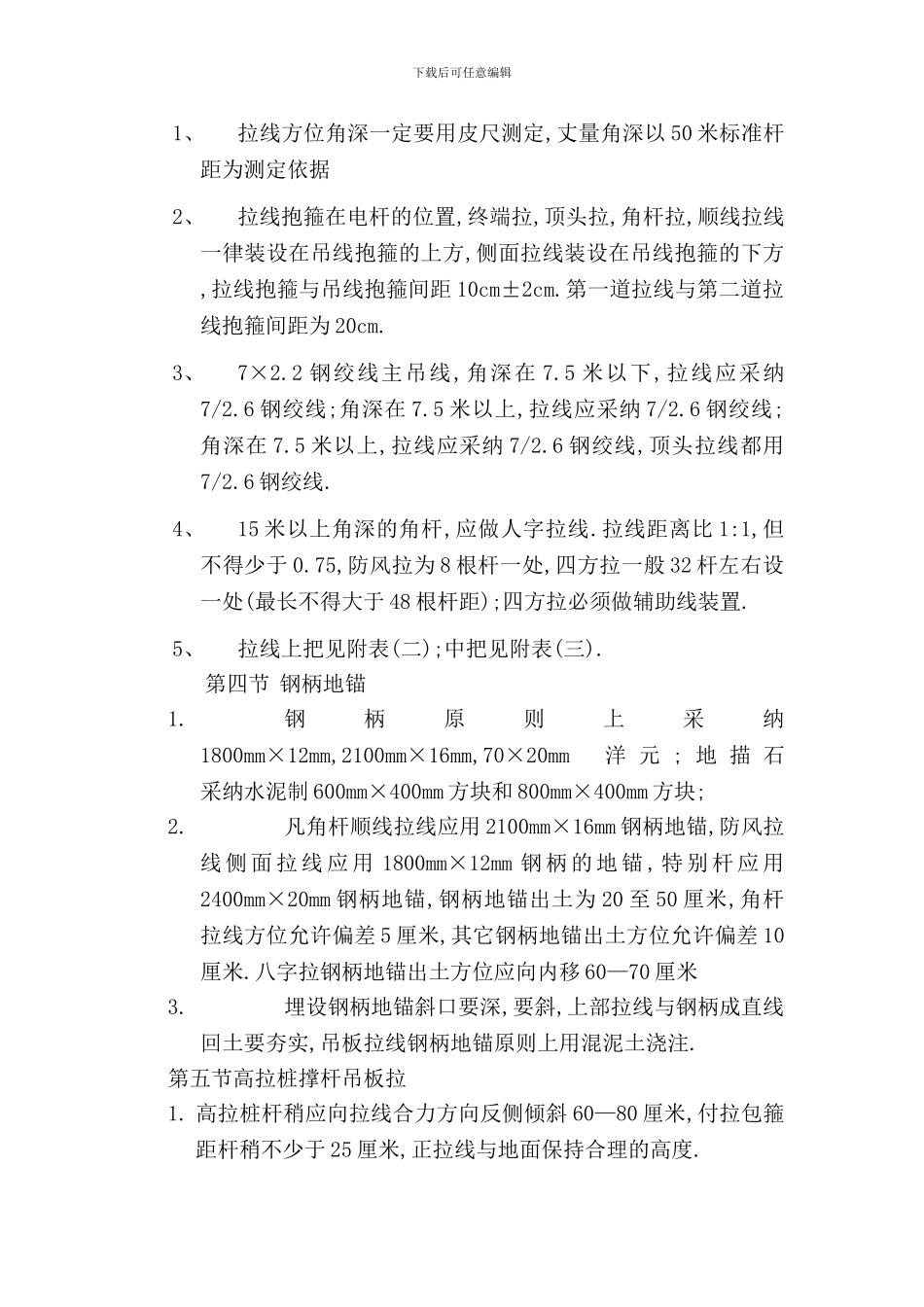

架空线路施工规范_第3页
下载后可任意编辑目录第一节 杆路 …………………………………………………………1第二节 吊线 …………………………………………………………1第三节 拉线 …………………………………………………………2第四节 钢柄地锚 ……………………………………………………2第五节 高拉桩撑杆吊板拉 …………………………………………3第六节 光缆的器材检查 ……………………………………………3第七节 光缆的配盘 …………………………………………………3第八节 光缆的接续和安装 …………………………………………4第九节 光缆架设 ……………………………………………………4第十节 地线避雷线 …………………………………………………5第十一节 标志杆号 …………………………………………………5水泥杆假终结安装示意图 …………………………………………6架空光缆安装图(正、辅吊 )……………………………………7光缆预留保护安装图 ………………………………………………8吊线、俯仰角、角杆辅助安装示意图 ……………………………9架空光缆接头预留保护示意图 ……………………………………10吊线泄力安装示意图 ………………………………………………11单盘光缆主要技术性能表 …………………………………………12终继段光功率计算 …………………………………………………12架空光缆的敷设 ……………………………………………………14光缆线路的保护措施 ………………………………………………16架空光缆线路施工法律规范实施细则第一节 杆 路1. 选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区,要了解当地村镇开发规划。在测量前和测量后,一定要征求当地村镇干部同意;2. 直线杆路要习开三线杆路(电力杆路、通信杆路、广电杆路)与三结杆路平行不得少于一个倒杆位。杆路离开公路的两侧排水沟;国道 20 米、省道 15 米、县道 10 米、乡道 5 米;3. 杆路穿越电力线路、长途光缆线路、一定要从下面穿过。杆路经过长途埋式光缆,距埋式光缆 15 米以内不得立杆、埋拉线地锚石;4. 杆路不准有急转变,要习免角杆直接穿越公路、铁路。遇到角深下载后可任意编辑大于规定值时,可将一个角杆平分成两个相等转角。测量定要用标杆对标,角杆有角深记录,角杆要向内移 10 至 20cm;5. 配杆要根据地形高低和穿越建筑物,电力线电压大小配置杆子长度。移动公司标准杆为 7 米,配...
