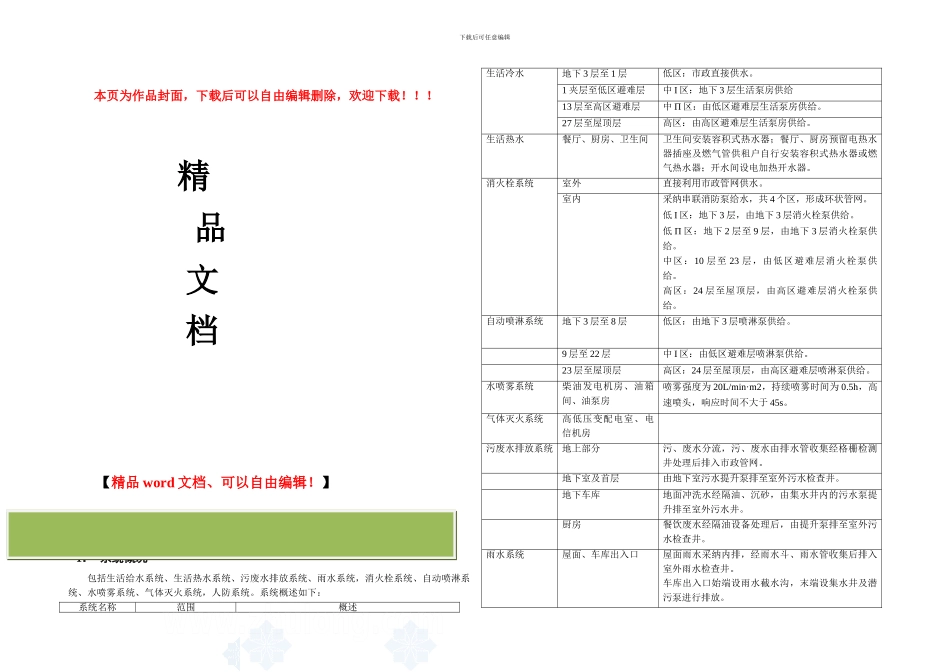

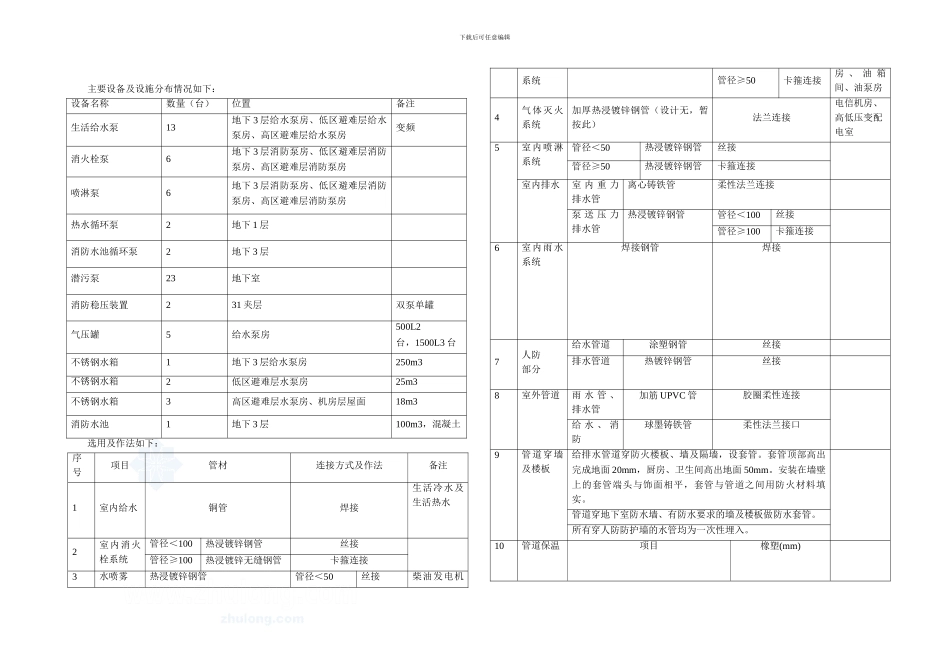

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】第一节 给排水、消防水工程1． 系统概况包括生活给水系统、生活热水系统、污废水排放系统、雨水系统，消火栓系统、自动喷淋系统、水喷雾系统、气体灭火系统，人防系统。系统概述如下：系统名称范围概述生活冷水地下 3 层至 1 层低区：市政直接供水。1 夹层至低区避难层中 Ι 区：地下 3 层生活泵房供给13 层至高区避难层中 Π 区：由低区避难层生活泵房供给。27 层至屋顶层高区：由高区避难层生活泵房供给。生活热水餐厅、厨房、卫生间卫生间安装容积式热水器；餐厅、厨房预留电热水器插座及燃气管供租户自行安装容积式热水器或燃气热水器；开水间设电加热开水器。消火栓系统室外直接利用市政管网供水。室内采纳串联消防泵给水，共 4 个区，形成环状管网。低 Ι 区：地下 3 层，由地下 3 层消火栓泵供给。低 Π 区：地下 2 层至 9 层，由地下 3 层消火栓泵供给。中区：10 层至 23 层，由低区避难层消火栓泵供给。高区：24 层至屋顶层，由高区避难层消火栓泵供给。自动喷淋系统地下 3 层至 8 层低区：由地下 3 层喷淋泵供给。9 层至 22 层中 Ι 区：由低区避难层喷淋泵供给。23 层至屋顶层高区：24 层至屋顶层，由高区避难层喷淋泵供给。水喷雾系统柴油发电机房、油箱间、油泵房喷雾强度为 20L/min·m2，持续喷雾时间为 0.5h，高速喷头，响应时间不大于 45s。气体灭火系统高低压变配电室、电信机房污废水排放系统地上部分污、废水分流，污、废水由排水管收集经格栅检测井处理后排入市政管网。地下室及首层由地下室污水提升泵排至室外污水检查井。地下车库地面冲洗水经隔油、沉砂，由集水井内的污水泵提升排至室外污水井。厨房餐饮废水经隔油设备处理后，由提升泵排至室外污水检查井。雨水系统屋面、车库出入口屋面雨水采纳内排，经雨水斗、雨水管收集后排入室外雨水检查井。车库出入口始端设雨水截水沟，末端设集水井及潜污泵进行排放。下载后可任意编辑主要设备及设施分布情况如下：设备名称数量（台）位置备注生活给水泵13地下 3 层给水泵房、低区避难层给水泵房、高区避难层给水泵房变频消火栓泵6地下 3 层消防泵房、低区避难层消防泵房、高区避难层消防泵房喷淋泵6地下 3 层消防泵房、低区避难层消防泵房、高区避难层消防泵房热水循环泵2地下 1 层消防水...
