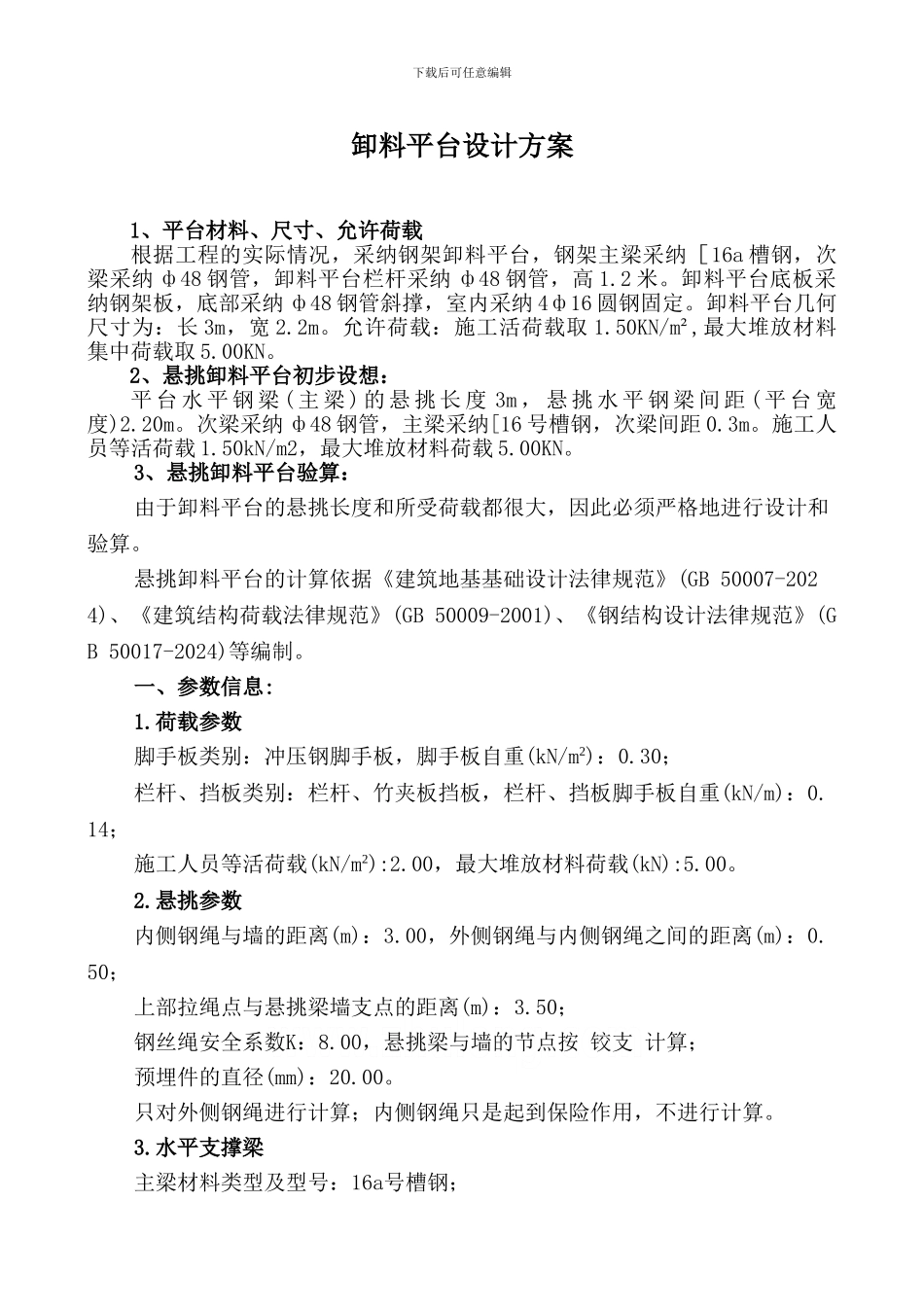

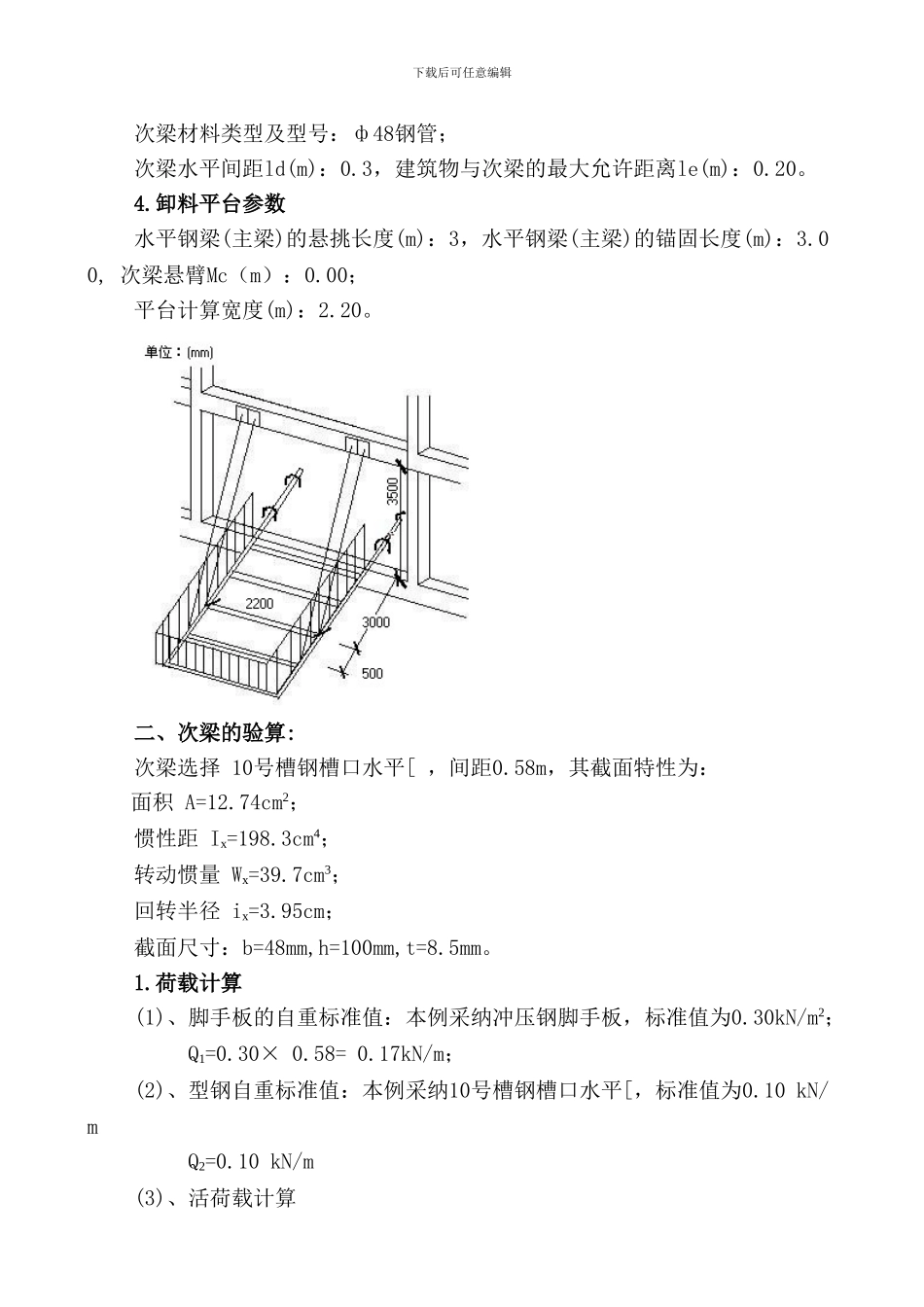

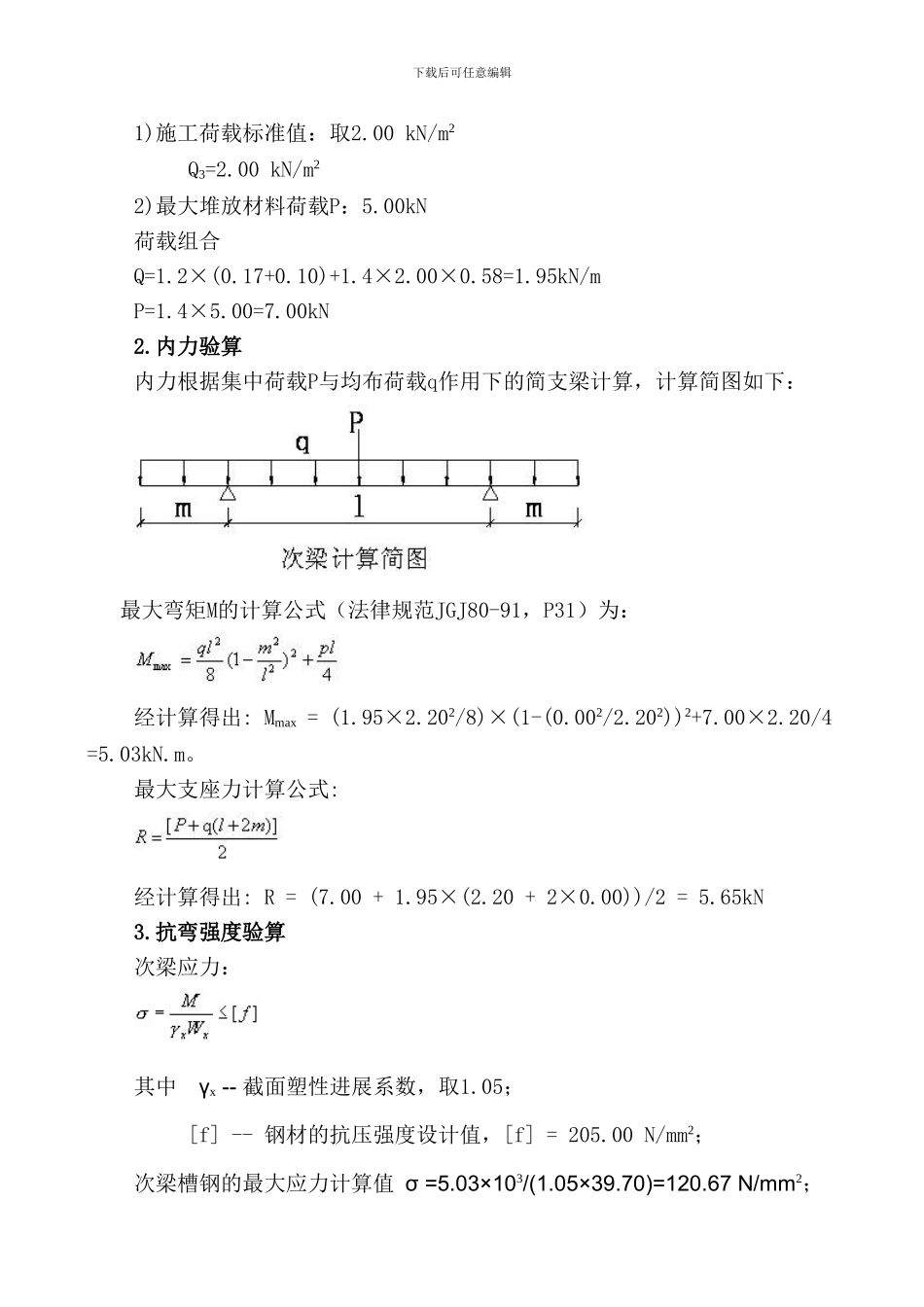

下载后可任意编辑卸料平台设计方案1、平台材料、尺寸、允许荷载根据工程的实际情况，采纳钢架卸料平台，钢架主梁采纳［16a 槽钢，次梁采纳 ф48 钢管，卸料平台栏杆采纳 ф48 钢管，高 1.2 米。卸料平台底板采纳钢架板，底部采纳 ф48 钢管斜撑，室内采纳 4ф16 圆钢固定。卸料平台几何尺寸为：长 3m，宽 2.2m。允许荷载：施工活荷载取 1.50KN/m²,最大堆放材料集中荷载取 5.00KN。2、悬挑卸料平台初步设想：平 台 水 平 钢 梁 ( 主 梁 ) 的 悬 挑 长 度 3m ， 悬 挑 水 平 钢 梁 间 距 ( 平 台 宽度)2.20m。次梁采纳 ф48 钢管，主梁采纳[16 号槽钢，次梁间距 0.3m。施工人员等活荷载 1.50kN/m2，最大堆放材料荷载 5.00KN。3、悬挑卸料平台验算：由于卸料平台的悬挑长度和所受荷载都很大，因此必须严格地进行设计和验算。悬挑卸料平台的计算依据《建筑地基基础设计法律规范》(GB 50007-2024)、《建筑结构荷载法律规范》(GB 50009-2001)、《钢结构设计法律规范》(GB 50017-2024)等编制。一、参数信息:1.荷载参数脚手板类别：冲压钢脚手板，脚手板自重(kN/m2)：0.30；栏杆、挡板类别：栏杆、竹夹板挡板，栏杆、挡板脚手板自重(kN/m)：0.14；施工人员等活荷载(kN/m2):2.00，最大堆放材料荷载(kN):5.00。2.悬挑参数内侧钢绳与墙的距离(m)：3.00，外侧钢绳与内侧钢绳之间的距离(m)：0.50；上部拉绳点与悬挑梁墙支点的距离(m)：3.50；钢丝绳安全系数K：8.00，悬挑梁与墙的节点按 铰支 计算；预埋件的直径(mm)：20.00。只对外侧钢绳进行计算；内侧钢绳只是起到保险作用，不进行计算。3.水平支撑梁主梁材料类型及型号：16a号槽钢；下载后可任意编辑次梁材料类型及型号：ф48钢管；次梁水平间距ld(m)：0.3，建筑物与次梁的最大允许距离le(m)：0.20。4.卸料平台参数水平钢梁(主梁)的悬挑长度(m)：3，水平钢梁(主梁)的锚固长度(m)：3.00, 次梁悬臂Mc（m）：0.00；平台计算宽度(m)：2.20。 二、次梁的验算:次梁选择 10号槽钢槽口水平[ ，间距0.58m，其截面特性为：面积 A=12.74cm2；惯性距 Ix=198.3cm4；转动惯量 Wx=39.7cm3；回转半径 ix=3.95cm；截面尺寸：b=48mm,h=100mm,t=8.5mm。1.荷载计算(1)、脚手板的自重标准值：本例采纳冲压钢脚手板，标准值为0.30kN/m2； Q1=0.30× 0.58= 0.17kN/m；(2)、型钢自重标准值：本例采纳10号槽钢槽口水平[，标准值为0.10 kN/m Q2=0.10 kN/m(3)、活...
