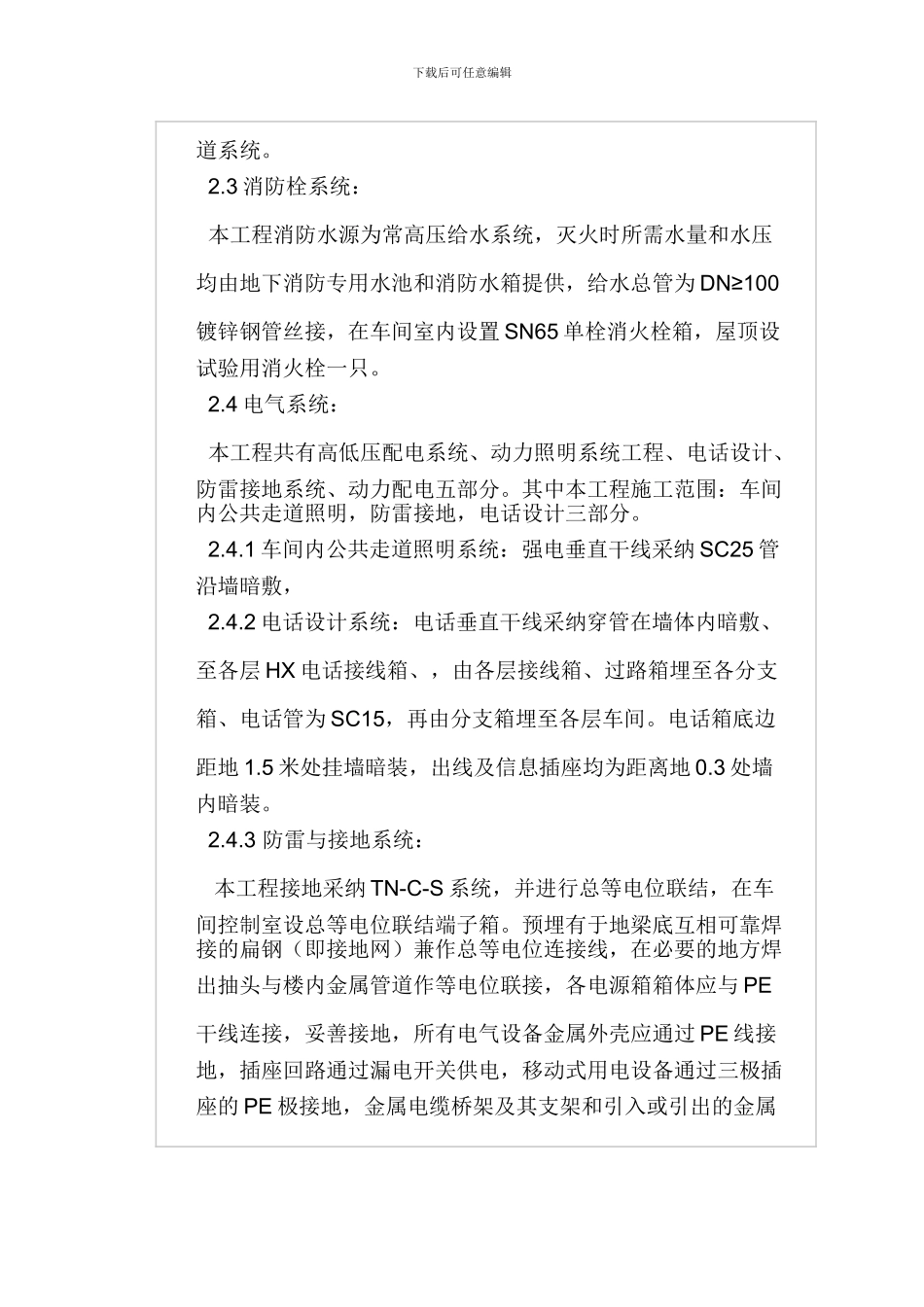

下载后可任意编辑某厂房水电安装工程施工设计方案下载： 上传时间：2024-09-28 文件大小：30.2 KB 作者： 1、工程概况 该工程为才子集团高科技工业园 7#8#厂房，建筑地址位于学校院内，建筑面积为 9134 平为米，三层框架结构，计划于2024 月 2 月 17 日竣工。 根据设计施工图纸和招标文件规定，本工程水电施工组织设计考虑给排水系统、电气、消防系统、电话设计。 2、专业工程简介 本工程给排水系统含给水、排水、雨水；电气系统含高压配电系统、防雷接地系统；消防系统含消火栓；电话设计。 2.1 室内生活给水系统 2.1.1 给水水源:生活用水由市政自来水管网供给。进水主管采纳 DN≥150 镀锌钢管，螺纹接头。 2.1.2 供水方式：供水方式为下行上给式供水方式。 管材选用及安装：室内给水采纳钢塑复合管、螺纹接头。 2.2 排水系统： 本工程污废排水方式采纳分流制，管材选用 UPVC 排水塑料管,生活区污水化粪池局部处理后排入生活区和厂区污水管道，再就近排入市政污水沟道系统。其中生活区的职工食堂污废水经隔油池隔油处理后排入生活区生活污水管道。 屋面落水经屋面雨水斗沿 UPVC 排水塑料管排入市政雨水沟下载后可任意编辑道系统。 2.3 消防栓系统： 本工程消防水源为常高压给水系统，灭火时所需水量和水压均由地下消防专用水池和消防水箱提供，给水总管为 DN≥100镀锌钢管丝接，在车间室内设置 SN65 单栓消火栓箱，屋顶设试验用消火栓一只。 2.4 电气系统： 本工程共有高低压配电系统、动力照明系统工程、电话设计、防雷接地系统、动力配电五部分。其中本工程施工范围：车间内公共走道照明，防雷接地，电话设计三部分。 2.4.1 车间内公共走道照明系统：强电垂直干线采纳 SC25 管沿墙暗敷， 2.4.2 电话设计系统：电话垂直干线采纳穿管在墙体内暗敷、至各层 HX 电话接线箱、，由各层接线箱、过路箱埋至各分支箱、电话管为 SC15，再由分支箱埋至各层车间。电话箱底边距地 1.5 米处挂墙暗装，出线及信息插座均为距离地 0.3 处墙内暗装。 2.4.3 防雷与接地系统： 本工程接地采纳 TN-C-S 系统，并进行总等电位联结，在车间控制室设总等电位联结端子箱。预埋有于地梁底互相可靠焊接的扁钢（即接地网）兼作总等电位连接线，在必要的地方焊出抽头与楼内金属管道作等电位联接，各电源箱箱体应与 PE干线连接，妥善接地，所有电气设备金属外壳应通过 PE 线接地，插座回路通过漏电开关供电...
