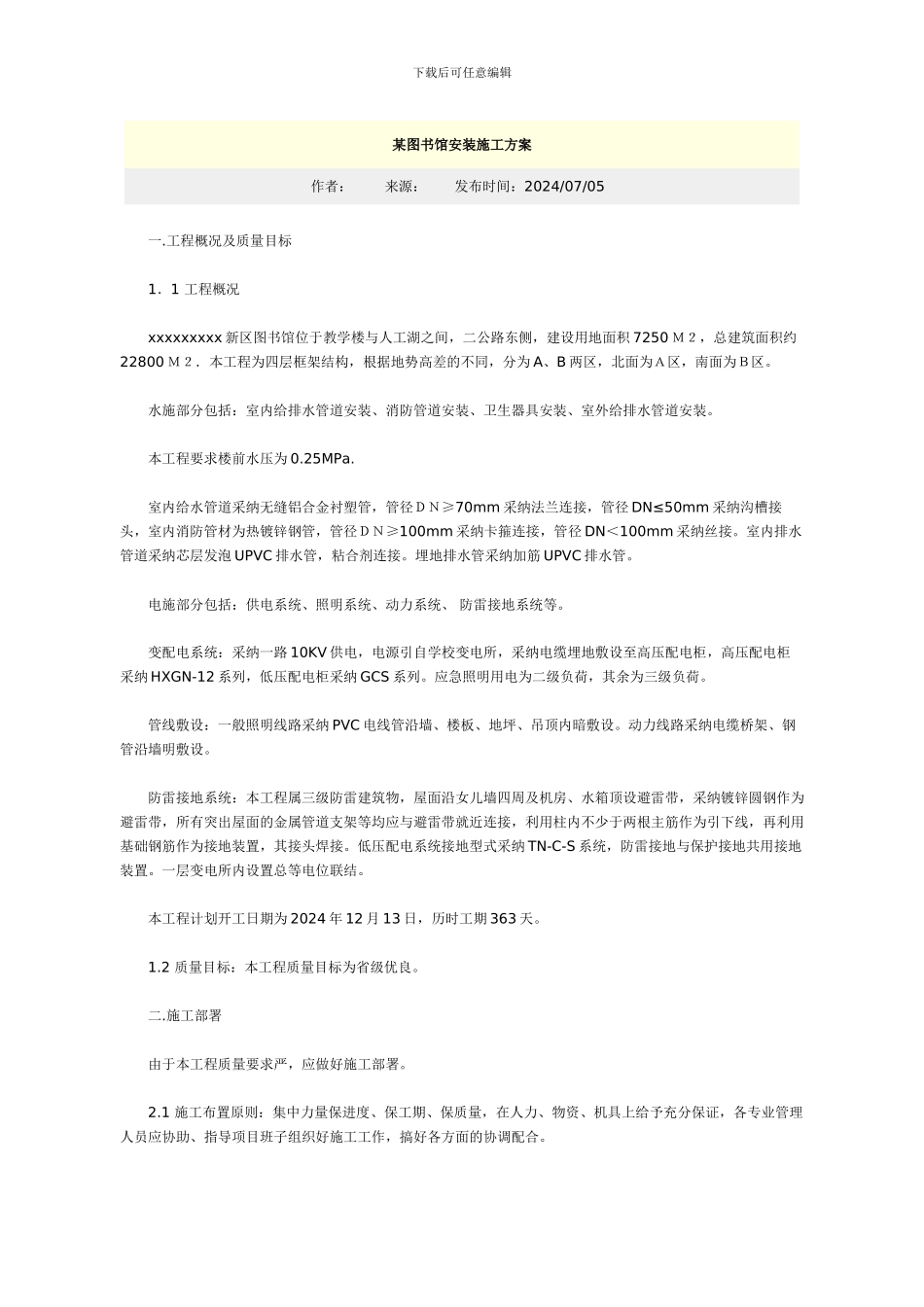

下载后可任意编辑某图书馆安装施工方案作者： 来源： 发布时间：2024/07/05 一.工程概况及质量目标 1．1 工程概况 xxxxxxxxx 新区图书馆位于教学楼与人工湖之间，二公路东侧，建设用地面积 7250 Ｍ２，总建筑面积约22800 Ｍ２．本工程为四层框架结构，根据地势高差的不同，分为 A、B 两区，北面为Ａ区，南面为Ｂ区。 水施部分包括：室内给排水管道安装、消防管道安装、卫生器具安装、室外给排水管道安装。 本工程要求楼前水压为 0.25MPa. 室内给水管道采纳无缝铝合金衬塑管，管径ＤＮ≥70mm 采纳法兰连接，管径 DN≤50mm 采纳沟槽接头，室内消防管材为热镀锌钢管，管径ＤＮ≥100mm 采纳卡箍连接，管径 DN＜100mm 采纳丝接。室内排水管道采纳芯层发泡 UPVC 排水管，粘合剂连接。埋地排水管采纳加筋 UPVC 排水管。 电施部分包括：供电系统、照明系统、动力系统、 防雷接地系统等。 变配电系统：采纳一路 10KV 供电，电源引自学校变电所，采纳电缆埋地敷设至高压配电柜，高压配电柜采纳 HXGN-12 系列，低压配电柜采纳 GCS 系列。应急照明用电为二级负荷，其余为三级负荷。 管线敷设：一般照明线路采纳 PVC 电线管沿墙、楼板、地坪、吊顶内暗敷设。动力线路采纳电缆桥架、钢管沿墙明敷设。 防雷接地系统：本工程属三级防雷建筑物，屋面沿女儿墙四周及机房、水箱顶设避雷带，采纳镀锌圆钢作为避雷带，所有突出屋面的金属管道支架等均应与避雷带就近连接，利用柱内不少于两根主筋作为引下线，再利用基础钢筋作为接地装置，其接头焊接。低压配电系统接地型式采纳 TN-C-S 系统，防雷接地与保护接地共用接地装置。一层变电所内设置总等电位联结。 本工程计划开工日期为 2024 年 12 月 13 日，历时工期 363 天。 1.2 质量目标：本工程质量目标为省级优良。 二.施工部署 由于本工程质量要求严，应做好施工部署。 2.1 施工布置原则：集中力量保进度、保工期、保质量，在人力、物资、机具上给予充分保证，各专业管理人员应协助、指导项目班子组织好施工工作，搞好各方面的协调配合。 下载后可任意编辑 2.2 组织分段施工，以楼面层次施工为重点作业段，总平面施工为次重点作业段，分段组织施工，综合安排以达到要求的进度和质量。 2.3 组织配合施工，穿插作业，暗设在楼地面，墙体内的管道、箱盒必须配合土建主体施工作业进行。 2.4 施工中要注重以下配合： 1)安装各工种之间的配合，管道与电气...
