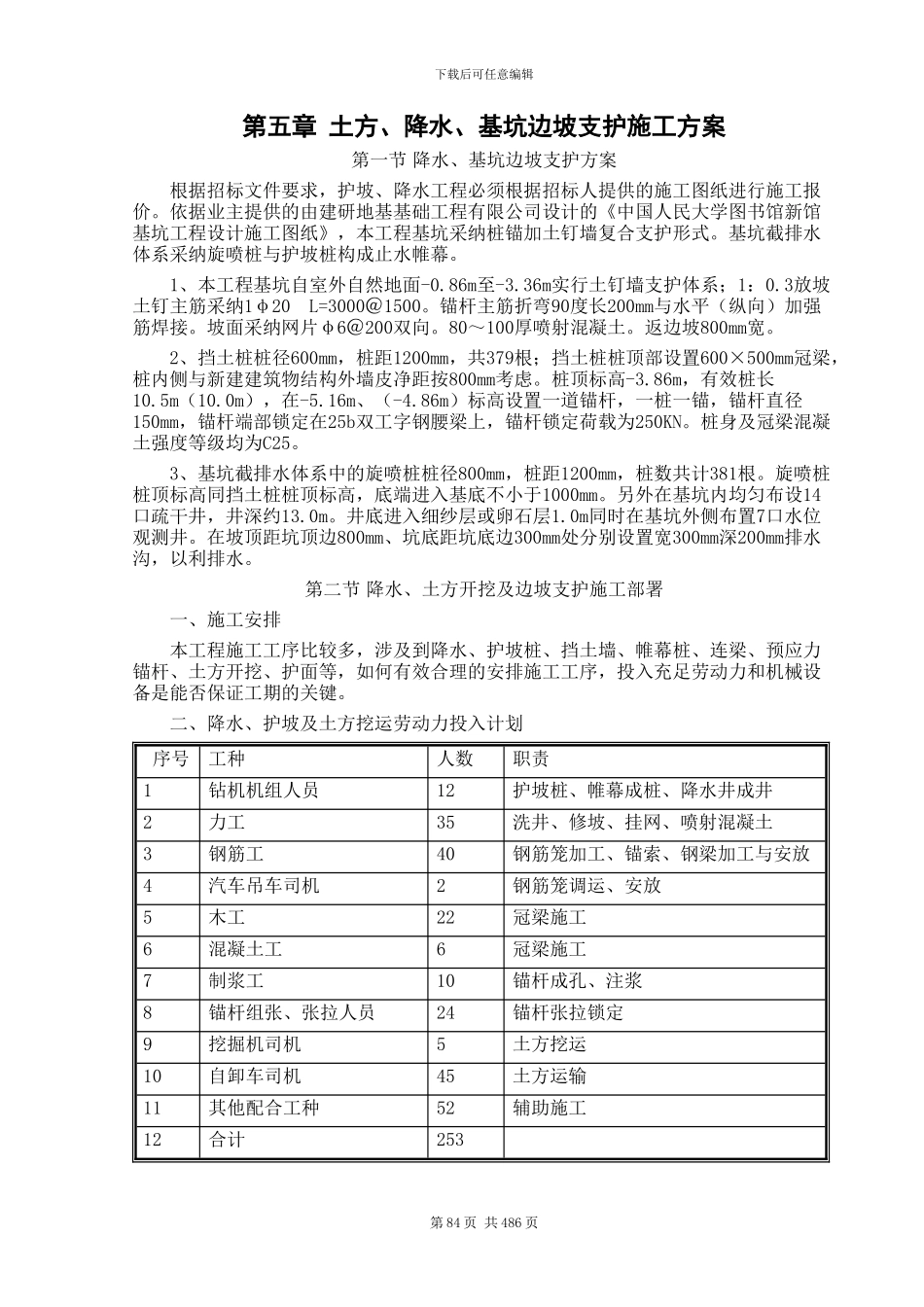

下载后可任意编辑第五章 土方、降水、基坑边坡支护施工方案第一节 降水、基坑边坡支护方案根据招标文件要求，护坡、降水工程必须根据招标人提供的施工图纸进行施工报价。依据业主提供的由建研地基基础工程有限公司设计的《中国人民大学图书馆新馆基坑工程设计施工图纸》，本工程基坑采纳桩锚加土钉墙复合支护形式。基坑截排水体系采纳旋喷桩与护坡桩构成止水帷幕。1、本工程基坑自室外自然地面-0.86m至-3.36m实行土钉墙支护体系；1：0.3放坡土钉主筋采纳1φ20 L=3000＠1500。锚杆主筋折弯90度长200mm与水平（纵向）加强筋焊接。坡面采纳网片φ6＠200双向。80～100厚喷射混凝土。返边坡800mm宽。2、挡土桩桩径600mm，桩距1200mm，共379根；挡土桩桩顶部设置600×500mm冠梁，桩内侧与新建建筑物结构外墙皮净距按800mm考虑。桩顶标高-3.86m，有效桩长10.5m（10.0m），在-5.16m、（-4.86m）标高设置一道锚杆，一桩一锚，锚杆直径150mm，锚杆端部锁定在25b双工字钢腰梁上，锚杆锁定荷载为250KN。桩身及冠梁混凝土强度等级均为C25。3、基坑截排水体系中的旋喷桩桩径800mm，桩距1200mm，桩数共计381根。旋喷桩桩顶标高同挡土桩桩顶标高，底端进入基底不小于1000mm。另外在基坑内均匀布设14口疏干井，井深约13.0m。井底进入细纱层或卵石层1.0m同时在基坑外侧布置7口水位观测井。在坡顶距坑顶边800mm、坑底距坑底边300mm处分别设置宽300mm深200mm排水沟，以利排水。第二节 降水、土方开挖及边坡支护施工部署一、施工安排本工程施工工序比较多，涉及到降水、护坡桩、挡土墙、帷幕桩、连梁、预应力锚杆、土方开挖、护面等，如何有效合理的安排施工工序，投入充足劳动力和机械设备是能否保证工期的关键。二、降水、护坡及土方挖运劳动力投入计划 序号 工种人数职责1钻机机组人员12护坡桩、帷幕成桩、降水井成井2力工35洗井、修坡、挂网、喷射混凝土3钢筋工40钢筋笼加工、锚索、钢梁加工与安放4汽车吊车司机2钢筋笼调运、安放5木工22冠梁施工6混凝土工6冠梁施工7制浆工10锚杆成孔、注浆8锚杆组张、张拉人员24锚杆张拉锁定9挖掘机司机5土方挖运10自卸车司机45土方运输11其他配合工种52辅助施工12合计253第 84 页 共 486 页下载后可任意编辑三、降水、护坡及土方挖运机械设备的配置根据工程需要，首先落实的大型机具为钻机、吊车、空压机、注浆机、锚喷机、电焊机、挖掘机、运输车等，将在企业内调配落实，砼的搅拌、运输及大宗材料的运输，将联系社会...
