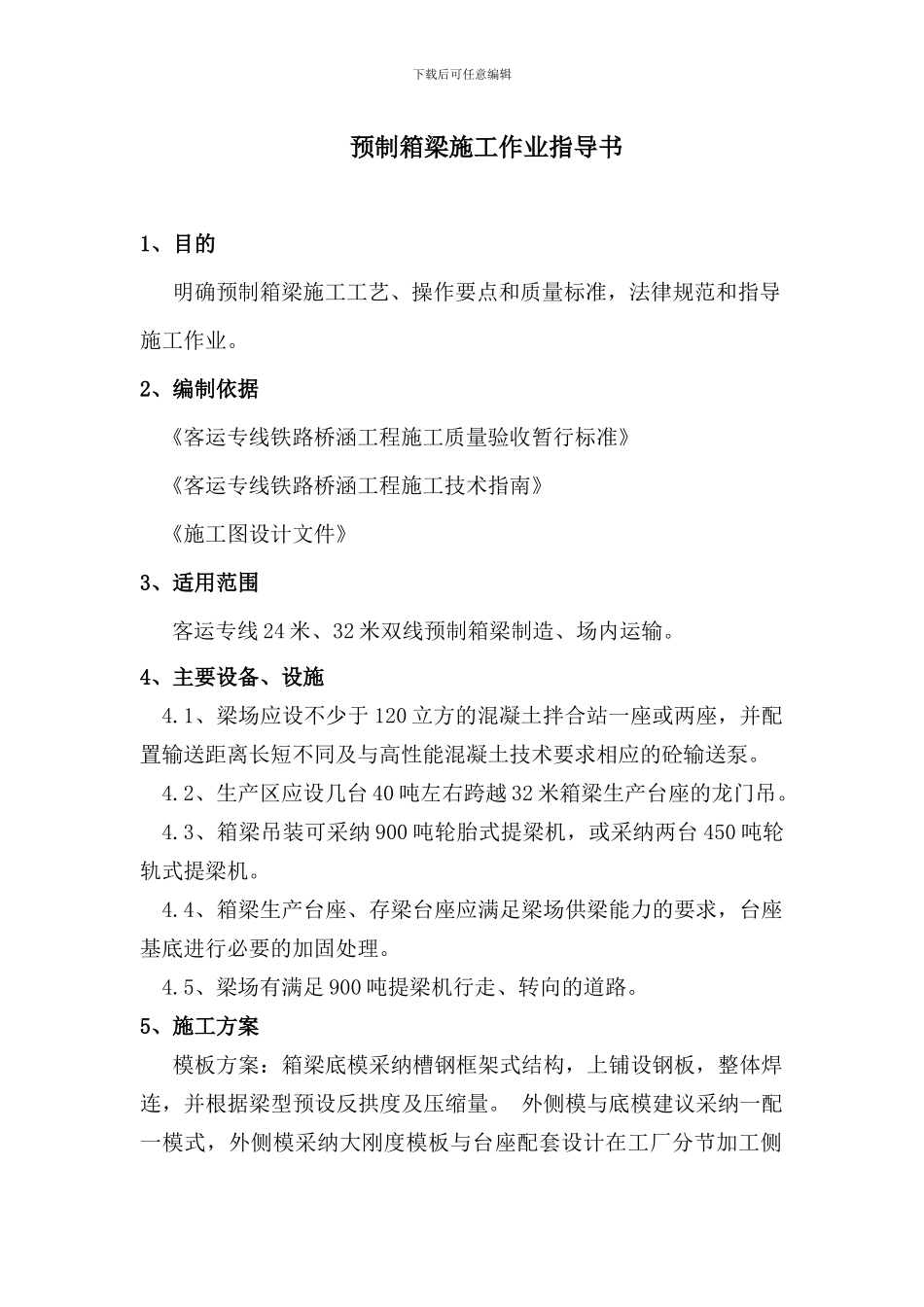

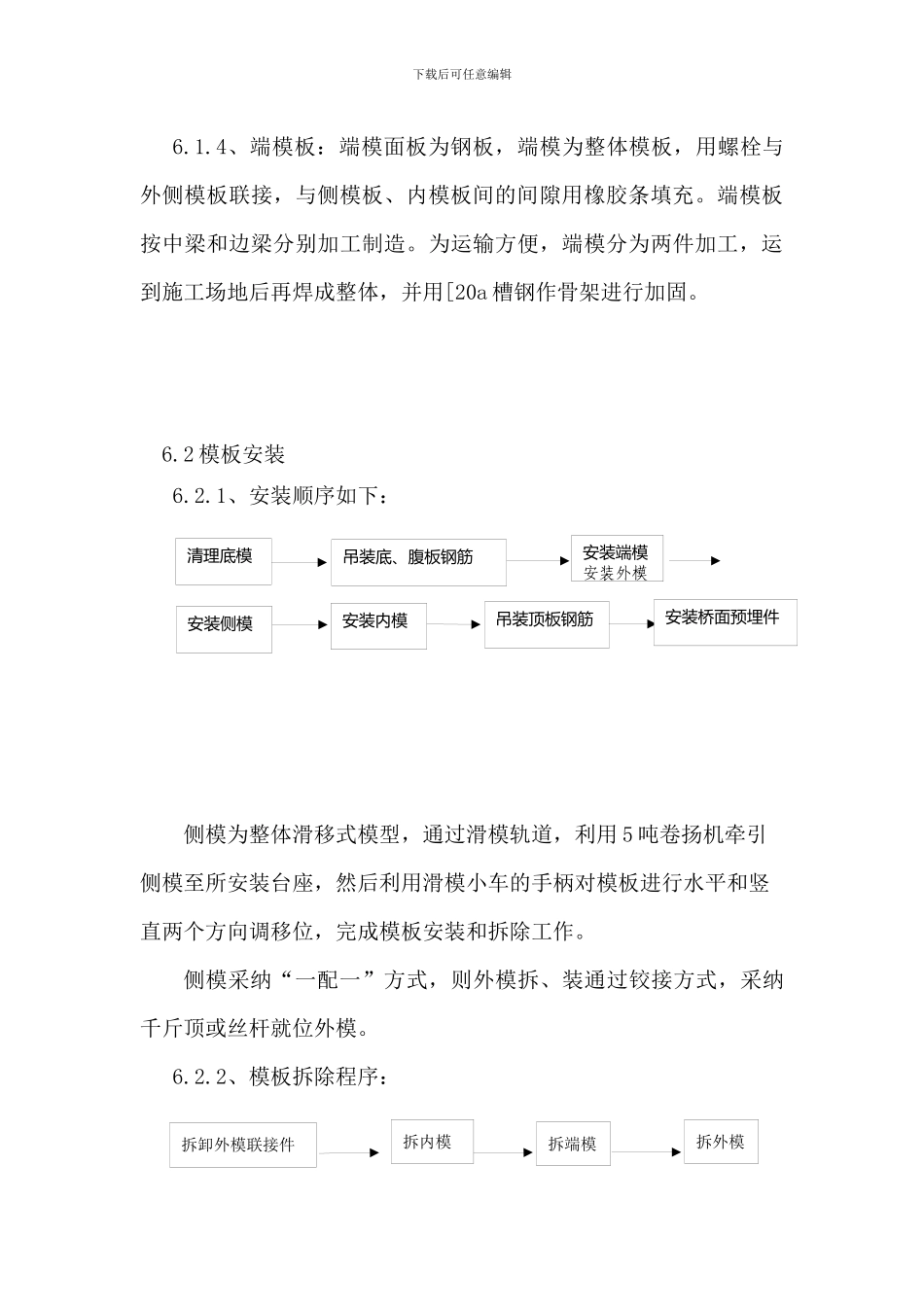

下载后可任意编辑预制箱梁施工作业指导书1、目的明确预制箱梁施工工艺、操作要点和质量标准，法律规范和指导施工作业。2、编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》《客运专线铁路桥涵工程施工技术指南》《施工图设计文件》3、适用范围客运专线 24 米、32 米双线预制箱梁制造、场内运输。4、主要设备、设施4.1、梁场应设不少于 120 立方的混凝土拌合站一座或两座，并配置输送距离长短不同及与高性能混凝土技术要求相应的砼输送泵。4.2、生产区应设几台 40 吨左右跨越 32 米箱梁生产台座的龙门吊。4.3、箱梁吊装可采纳 900 吨轮胎式提梁机，或采纳两台 450 吨轮轨式提梁机。4.4、箱梁生产台座、存梁台座应满足梁场供梁能力的要求，台座基底进行必要的加固处理。4.5、梁场有满足 900 吨提梁机行走、转向的道路。5、施工方案模板方案：箱梁底模采纳槽钢框架式结构，上铺设钢板，整体焊连，并根据梁型预设反拱度及压缩量。 外侧模与底模建议采纳一配一模式，外侧模采纳大刚度模板与台座配套设计在工厂分节加工侧下载后可任意编辑模板，在现场用螺栓连接组装后焊接成整体侧模板。若外模考虑倒用方式，宜采纳整体滑移式装置 ， 侧模在台座之间通过整体滑模轨道和卷扬机实现纵向移动。内模系统由走行机构、液压系统、内模板三部分组成。采纳液压自动缩放内模，整体抽拔式 。 钢筋绑扎方案：在每个制梁台座边设有钢筋绑扎胎卡具。梁体和桥面钢筋可预先在胎卡具上人工绑扎，再利用 40 吨龙门吊吊装到台座上进行安装，加速了预制速度。混凝土拌制：采纳自动计量，微机控制强制式搅拌机系统的泵送混凝土施工工艺。箱梁养护：采纳蒸养方式，利用几台锅炉及保温罩进行灌注完的混凝土初期养生，初张拉完成，在存梁台座上自然养生直到梁体出场。箱梁场内运输：梁厂提梁机将箱梁吊放至运梁车上，由运梁车运至架设桥位，架桥机架设安装。6、施工工艺及要求6.1 模板设计和加工模板设计分底模、外侧模、端模和内模四部分。 6.1.1、外侧模板：外侧模采纳大刚度模板与台座配套设计，采纳整体滑移式装置，由活动侧模板、走行轮、滑模轨道和牵引设备组成。在工厂分节加工侧模板，在现场用螺栓连接组装后焊接成整体。如与底模采纳“一配一”方式，则外模拆、装通过铰接方式。6.1.2、内模系统：内模系统由走行机构、液压系统、内模板三部分组成。内模采纳液压自动缩放内模，整体抽拔式方案 。6.1.3、底模板：底模板分段加工，与条形混...
