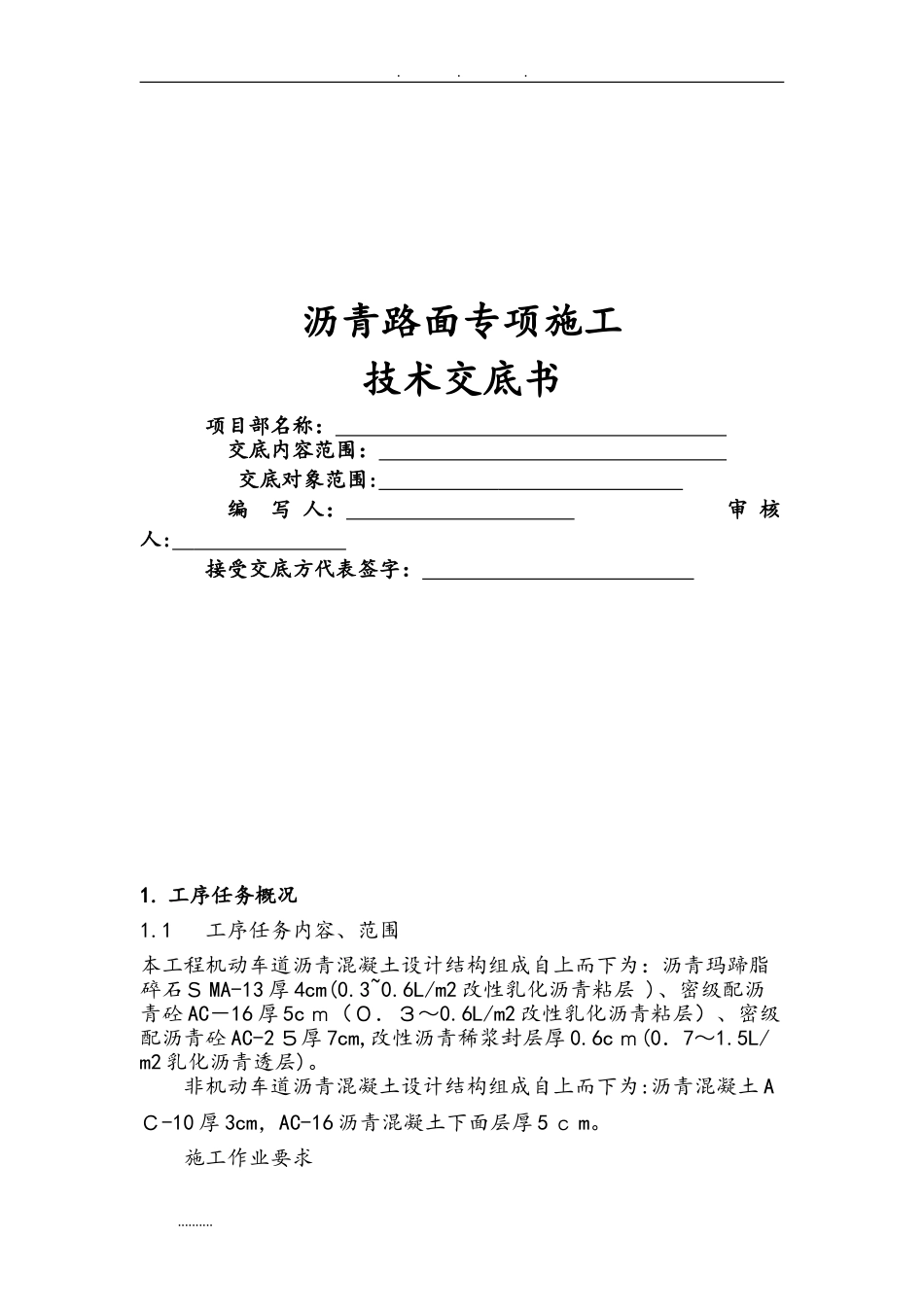

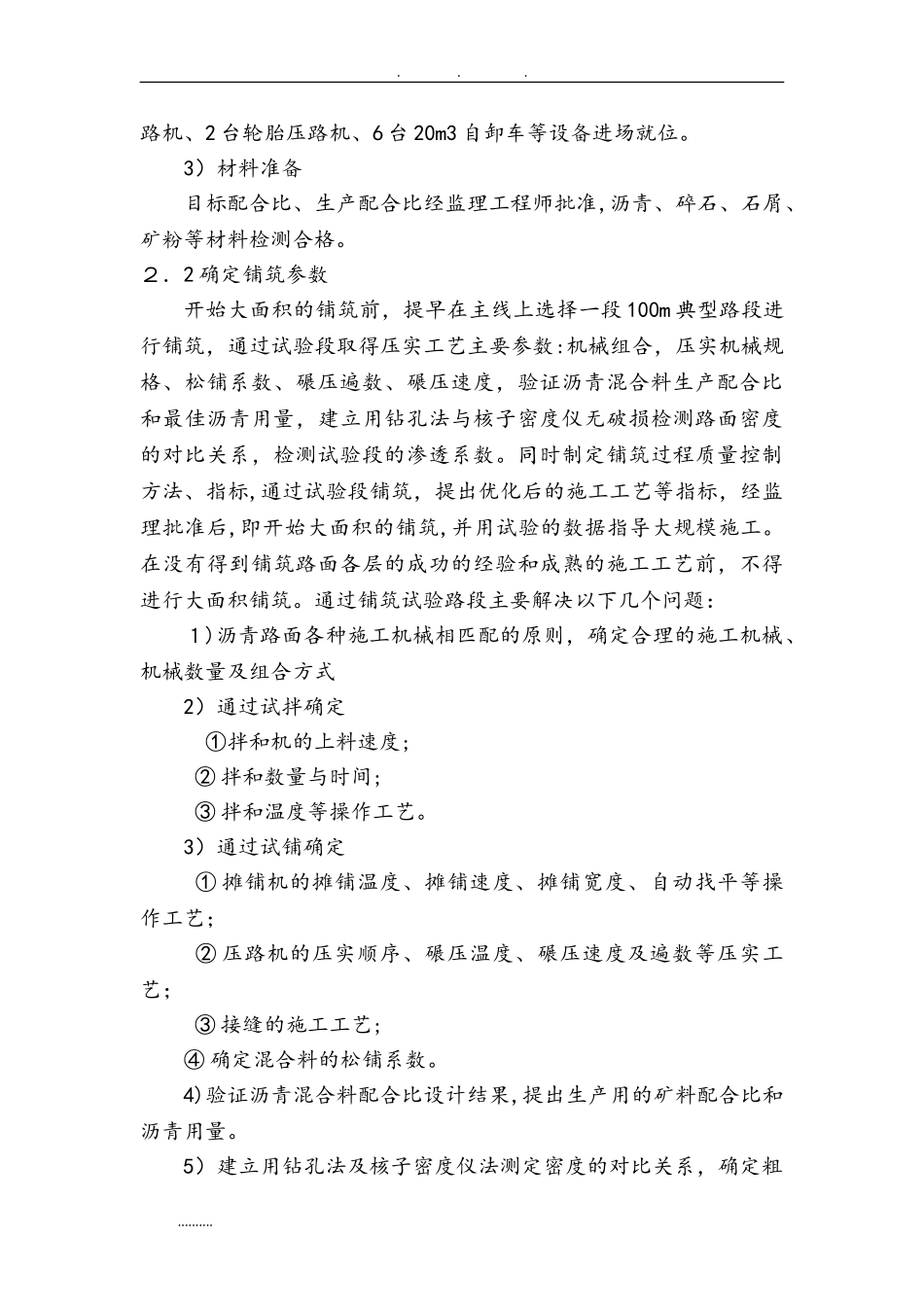

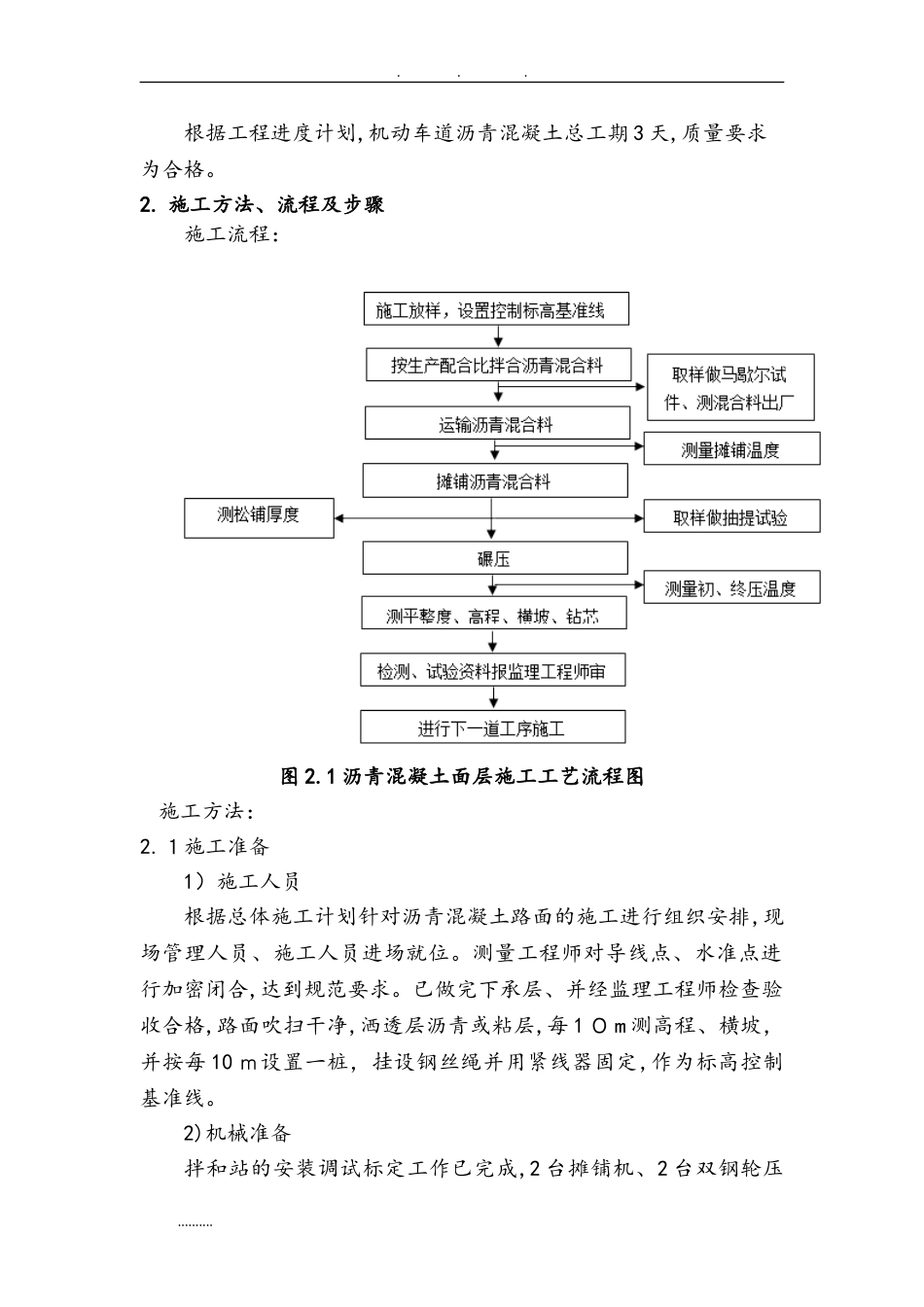

...沥青路面专项施工技术交底书项目部名称：交底内容范围：交底对象范围:编写人：审核人:接受交底方代表签字：1.工序任务概况1.1工序任务内容、范围本工程机动车道沥青混凝土设计结构组成自上而下为：沥青玛蹄脂碎石ＳMA-13厚4cm(0.3~0.6L/m2改性乳化沥青粘层)、密级配沥青砼AC－16厚5cｍ（０．３～0.6L/m2改性乳化沥青粘层）、密级配沥青砼AC-2５厚7cm,改性沥青稀浆封层厚0.6cｍ(0．7～1.5L/m2乳化沥青透层)。非机动车道沥青混凝土设计结构组成自上而下为:沥青混凝土AＣ-10厚3cm，AC-16沥青混凝土下面层厚5ｃm。施工作业要求.............根据工程进度计划,机动车道沥青混凝土总工期3天,质量要求为合格。2.施工方法、流程及步骤施工流程：图2.1沥青混凝土面层施工工艺流程图施工方法：2.１施工准备1）施工人员根据总体施工计划针对沥青混凝土路面的施工进行组织安排,现场管理人员、施工人员进场就位。测量工程师对导线点、水准点进行加密闭合,达到规范要求。已做完下承层、并经监理工程师检查验收合格,路面吹扫干净,洒透层沥青或粘层,每1０m测高程、横坡，并按每10ｍ设置一桩，挂设钢丝绳并用紧线器固定,作为标高控制基准线。2)机械准备拌和站的安装调试标定工作已完成,2台摊铺机、2台双钢轮压.............路机、2台轮胎压路机、6台20m3自卸车等设备进场就位。3）材料准备目标配合比、生产配合比经监理工程师批准,沥青、碎石、石屑、矿粉等材料检测合格。２．2确定铺筑参数开始大面积的铺筑前，提早在主线上选择一段100m典型路段进行铺筑，通过试验段取得压实工艺主要参数:机械组合，压实机械规格、松铺系数、碾压遍数、碾压速度，验证沥青混合料生产配合比和最佳沥青用量，建立用钻孔法与核子密度仪无破损检测路面密度的对比关系，检测试验段的渗透系数。同时制定铺筑过程质量控制方法、指标,通过试验段铺筑，提出优化后的施工工艺等指标，经监理批准后,即开始大面积的铺筑,并用试验的数据指导大规模施工。在没有得到铺筑路面各层的成功的经验和成熟的施工工艺前，不得进行大面积铺筑。通过铺筑试验路段主要解决以下几个问题：１)沥青路面各种施工机械相匹配的原则，确定合理的施工机械、机械数量及组合方式2）通过试拌确定①拌和机的上料速度;②拌和数量与时间;③拌和温度等操作工艺。3）通过试铺确定①摊铺机的摊铺温度、摊铺速度、摊铺宽度、自动找平等操作工艺；②压路机的压实顺序、碾压温度、碾压速度及遍数等压实工艺；③接缝的施工工艺;④确定混合料的松铺系数。4)验证沥青混合料配合比设计结果,提出生产用的矿料配合比和沥青用量。5）建立用钻孔法及核子密度仪法测定密度的对比关系，确定粗.............粒式沥青混凝土的压实标准密度。6)确定施工产量及作业段的长度，制订施工进度计划。7)全面检查材料及施工质量。8)确定施工组织及管理体系、人员、通讯联络及指挥方式。2.3施工方法1)准备下承层及放样工作已做完下承层、并经监理工程师检查验收合格，路面吹扫干净,洒透层沥青或粘层,每10m测高程、横坡,并按每１0m设置一桩，挂设钢丝绳并用紧线器固定,作为标高控制基准线。2）沥青混合料拌和拌和楼采用间歇式自动拌和机，电脑计量。①拌和机有二级除尘装置，经一级除尘部分可直接回收使用，二级除尘部分可进入回收粉仓使用（或废弃)。对因除尘造成的粉料损失应补充等量的新矿粉。②每天开始拌和的几盘集料应提高加热温度,并干拌几盘集料废弃，再正式加沥青拌和混合料。③每盘的生产周期不宜少于45s(其中干拌时间不少于５~10s）。④严格按生产配合比拌料,不得随意改动配合比。⑤沥青混合料的出料温度控制：中、下面层混合料140～160℃，上面层混合料170~１85℃.3）运输采用20m3自卸车运输，数量以满足拌和及摊铺为基数。运输车要用防雨布遮盖,装料前用1:3柴油水混合液喷撒车箱，为防止装料离析，运输车至少移动3次装料。4）摊铺①本工程沥青混凝土路面施工采用1台摊铺机。②按松铺厚度两侧挂基准钢线，调整好传感器支臂高度。③专人指挥运料车卸料，并且测量混合料温度。.............④摊铺机按预先划出的指示线行进,沥青混合料必须缓慢均匀，连续地摊铺。摊铺过程中,...
