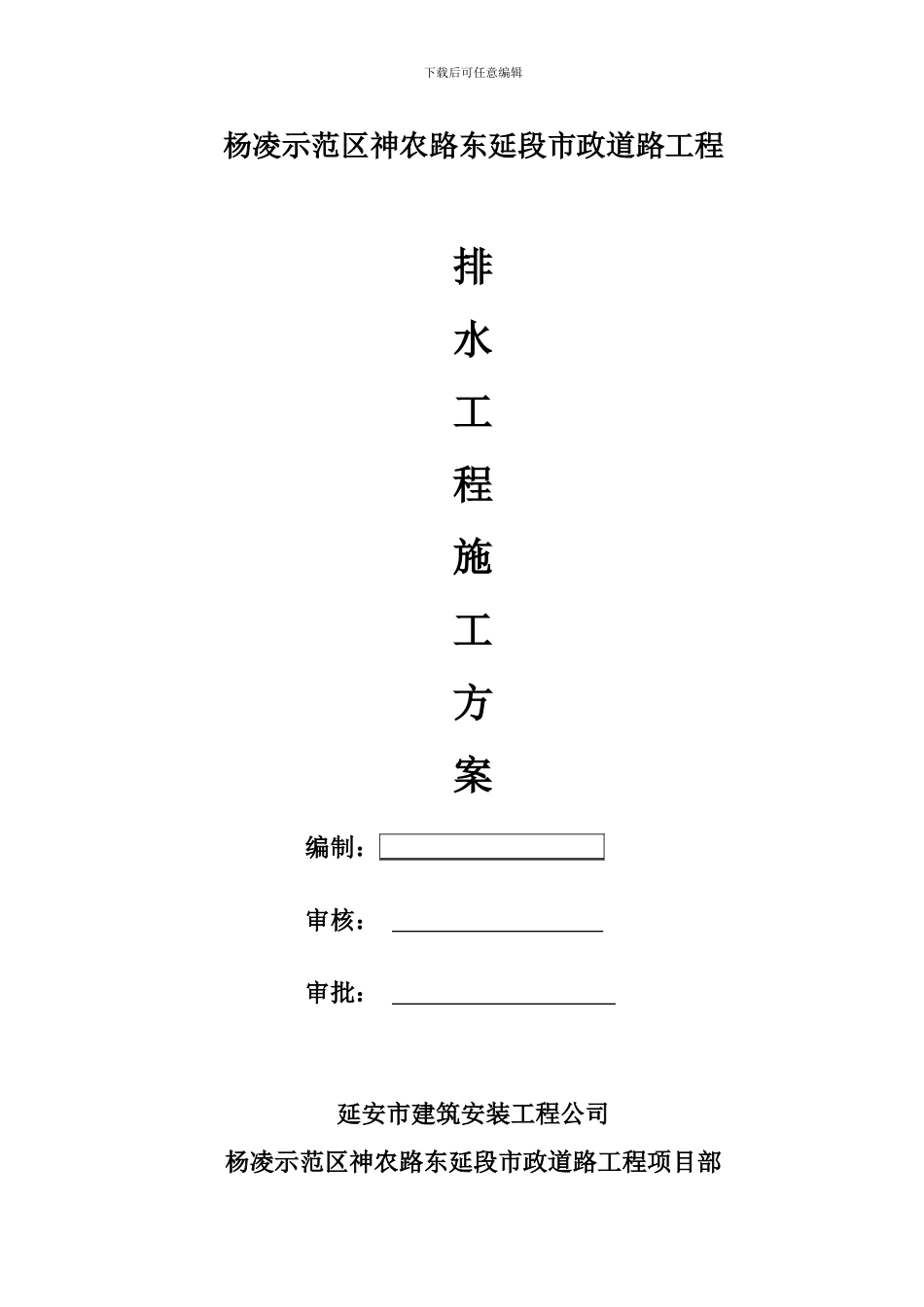

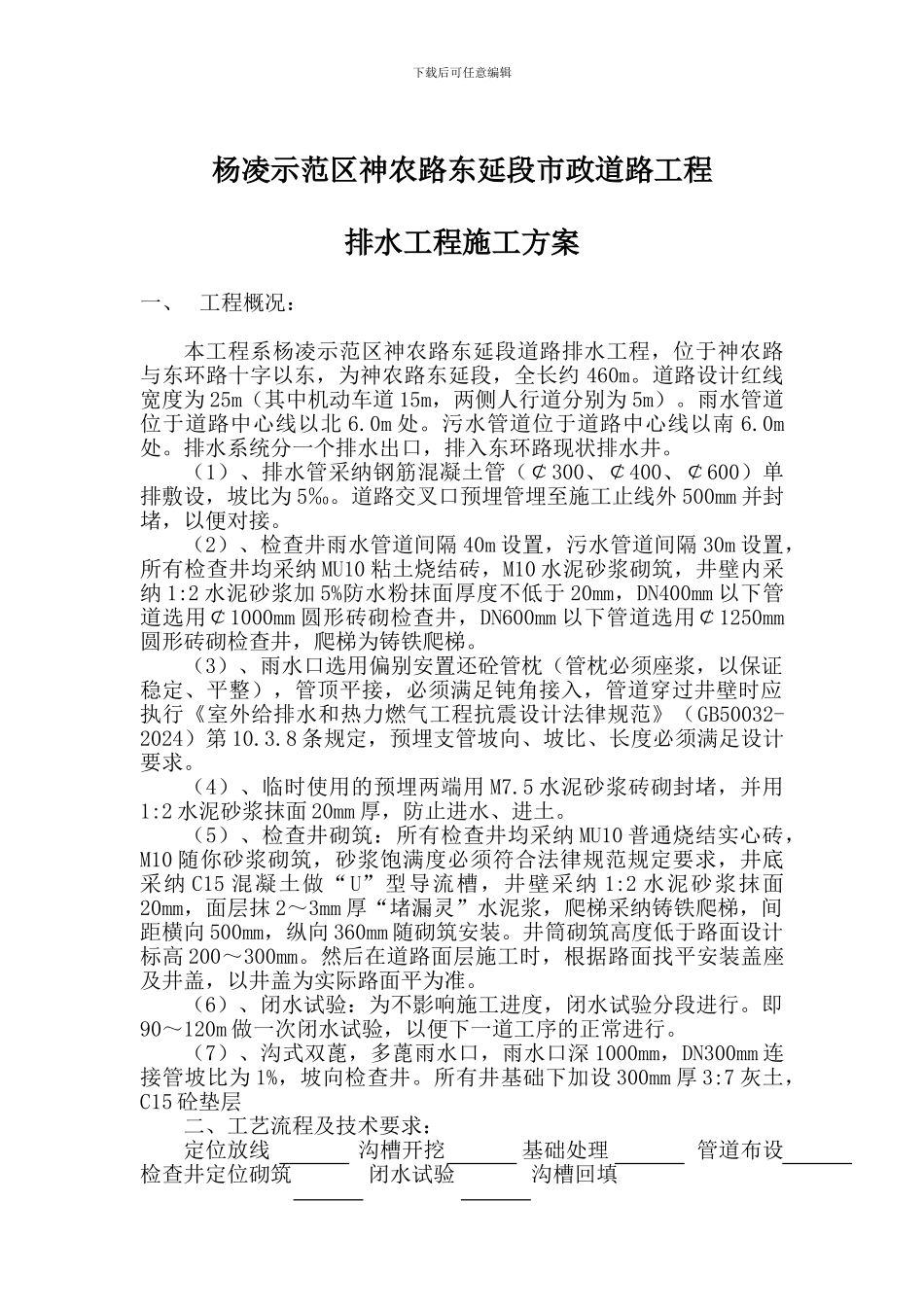

下载后可任意编辑杨凌示范区神农路东延段市政道路工程排水工程施工方案编制： 审核： 审批： 延安市建筑安装工程公司杨凌示范区神农路东延段市政道路工程项目部下载后可任意编辑2024 年 月 日 下载后可任意编辑杨凌示范区神农路东延段市政道路工程排水工程施工方案一、 工程概况：本工程系杨凌示范区神农路东延段道路排水工程，位于神农路与东环路十字以东，为神农路东延段，全长约 460m。道路设计红线宽度为 25m（其中机动车道 15m，两侧人行道分别为 5m）。雨水管道位于道路中心线以北 6.0m 处。污水管道位于道路中心线以南 6.0m处。排水系统分一个排水出口，排入东环路现状排水井。（1）、排水管采纳钢筋混凝土管（￠300、￠400、￠600）单排敷设，坡比为 5‰。道路交叉口预埋管埋至施工止线外 500mm 并封堵，以便对接。（2）、检查井雨水管道间隔 40m 设置，污水管道间隔 30m 设置，所有检查井均采纳 MU10 粘土烧结砖，M10 水泥砂浆砌筑，井壁内采纳 1:2 水泥砂浆加 5%防水粉抹面厚度不低于 20mm，DN400mm 以下管道选用￠1000mm 圆形砖砌检查井，DN600mm 以下管道选用￠1250mm圆形砖砌检查井，爬梯为铸铁爬梯。（3）、雨水口选用偏别安置还砼管枕（管枕必须座浆，以保证稳定、平整），管顶平接，必须满足钝角接入，管道穿过井壁时应执行《室外给排水和热力燃气工程抗震设计法律规范》（GB50032-2024）第 10.3.8 条规定，预埋支管坡向、坡比、长度必须满足设计要求。（4）、临时使用的预埋两端用 M7.5 水泥砂浆砖砌封堵，并用1:2 水泥砂浆抹面 20mm 厚，防止进水、进土。（5）、检查井砌筑：所有检查井均采纳 MU10 普通烧结实心砖，M10 随你砂浆砌筑，砂浆饱满度必须符合法律规范规定要求，井底采纳 C15 混凝土做“U”型导流槽，井壁采纳 1:2 水泥砂浆抹面20mm，面层抹 2～3mm 厚“堵漏灵”水泥浆，爬梯采纳铸铁爬梯，间距横向 500mm，纵向 360mm 随砌筑安装。井筒砌筑高度低于路面设计标高 200～300mm。然后在道路面层施工时，根据路面找平安装盖座及井盖，以井盖为实际路面平为准。（6）、闭水试验：为不影响施工进度，闭水试验分段进行。即90～120m 做一次闭水试验，以便下一道工序的正常进行。（7）、沟式双蓖，多蓖雨水口，雨水口深 1000mm，DN300mm 连接管坡比为 1%，坡向检查井。所有井基础下加设 300mm 厚 3:7 灰土，C15 砼垫层二、工艺流程及技术要求：定位放线 沟槽开...
