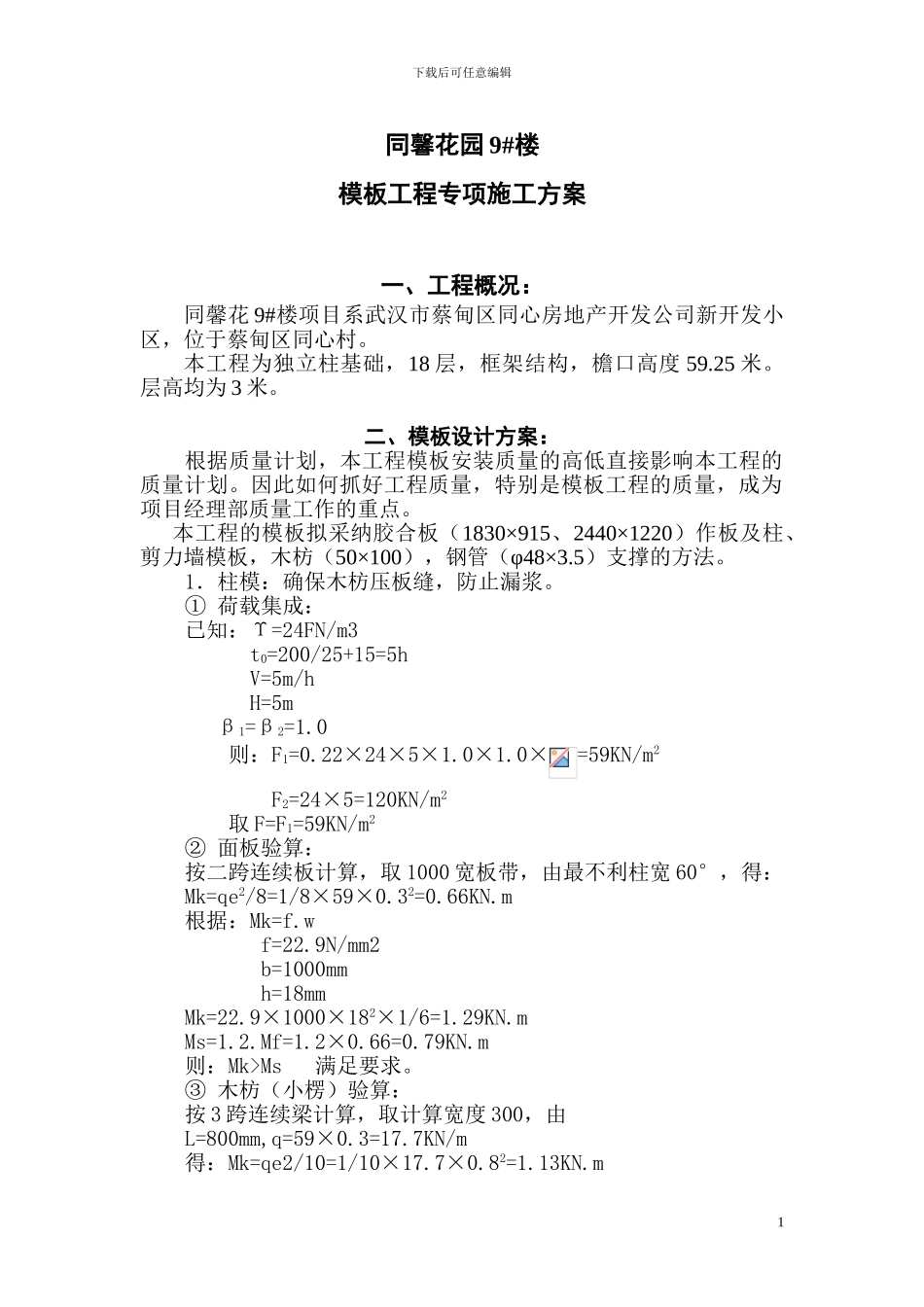

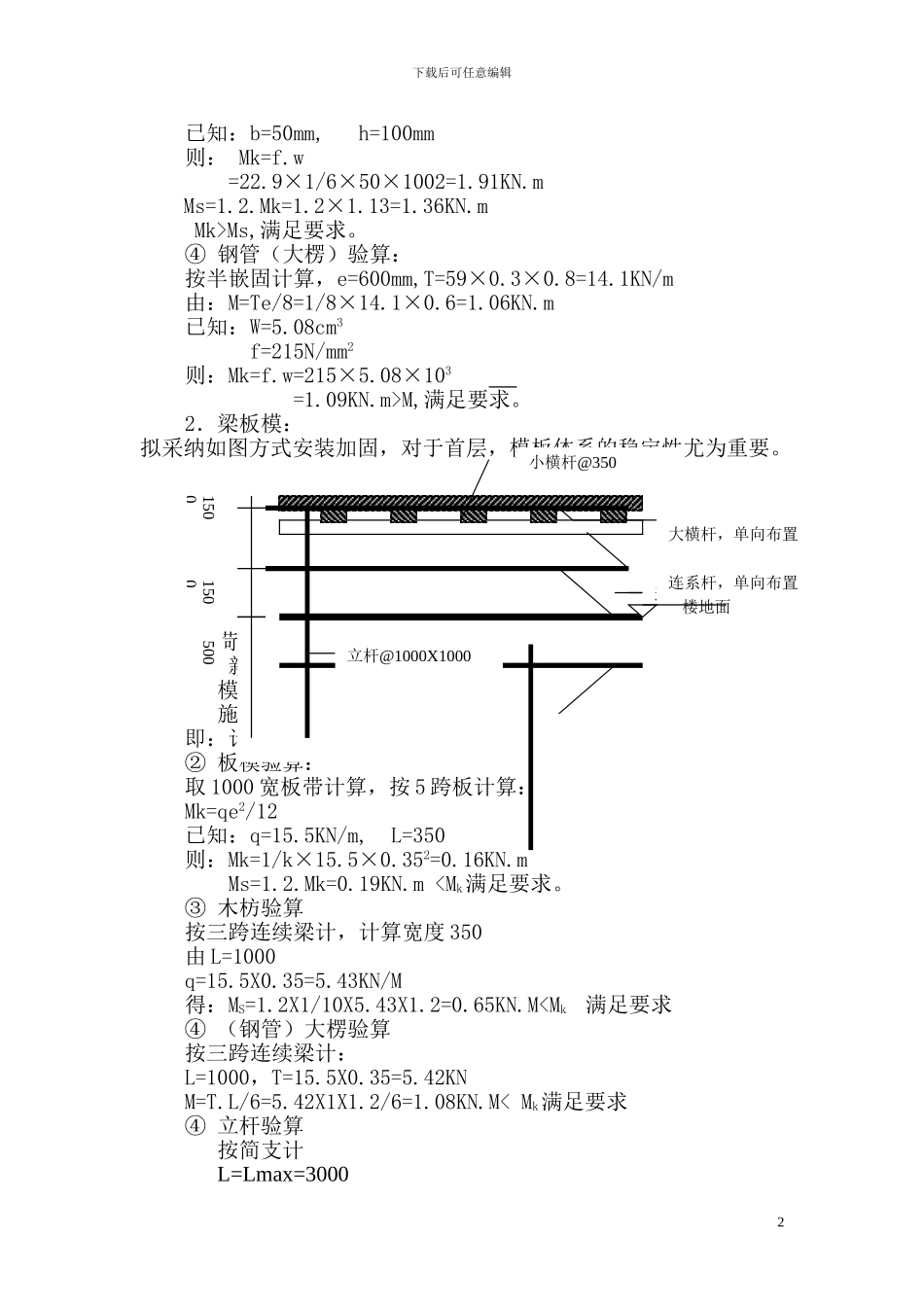

下载后可任意编辑同馨花园 9#楼模板工程专项施工方案一、工程概况：同馨花 9#楼项目系武汉市蔡甸区同心房地产开发公司新开发小区，位于蔡甸区同心村。本工程为独立柱基础，18 层，框架结构，檐口高度 59.25 米。层高均为 3 米。二、模板设计方案：根据质量计划，本工程模板安装质量的高低直接影响本工程的质量计划。因此如何抓好工程质量，特别是模板工程的质量，成为项目经理部质量工作的重点。本工程的模板拟采纳胶合板（1830×915、2440×1220）作板及柱、剪力墙模板，木枋（50×100），钢管（φ48×3.5）支撑的方法。1．柱模：确保木枋压板缝，防止漏浆。① 荷载集成：已知：Υ=24FN/m3 t0=200/25+15=5h V=5m/h H=5m β1=β2=1.0 则：F1=0.22×24×5×1.0×1.0×=59KN/m2 F2=24×5=120KN/m2 取 F=F1=59KN/m2② 面板验算：按二跨连续板计算，取 1000 宽板带，由最不利柱宽 60°，得：Mk=qe2/8=1/8×59×0.32=0.66KN.m根据：Mk=f.w f=22.9N/mm2 b=1000mm h=18mmMk=22.9×1000×182×1/6=1.29KN.mMs=1.2.Mf=1.2×0.66=0.79KN.m则：Mk>Ms 满足要求。③ 木枋（小楞）验算：按 3 跨连续梁计算，取计算宽度 300，由L=800mm,q=59×0.3=17.7KN/m得：Mk=qe2/10=1/10×17.7×0.82=1.13KN.m1下载后可任意编辑已知：b=50mm, h=100mm则： Mk=f.w=22.9×1/6×50×1002=1.91KN.mMs=1.2.Mk=1.2×1.13=1.36KN.m Mk>Ms,满足要求。④ 钢管（大楞）验算：按半嵌固计算，e=600mm,T=59×0.3×0.8=14.1KN/m由：M=Te/8=1/8×14.1×0.6=1.06KN.m已知：W=5.08cm3 f=215N/mm2则：Mk=f.w=215×5.08×103 =1.09KN.m>M,满足要求。2．梁板模：拟采纳如图方式安装加固，对于首层，模板体系的稳定性尤为重要。① 荷载汇成：由：新浇钢砼结构：25×0.05=12.5KN/m2 模板体系： 0.5KN/m2 施工荷载： 2.5KN/m2即：计：15.5KN/m2② 板模验算：取 1000 宽板带计算，按 5 跨板计算：Mk=qe2/12已知：q=15.5KN/m, L=350则：Mk=1/k×15.5×0.352=0.16KN.mMs=1.2.Mk=0.19KN.m
