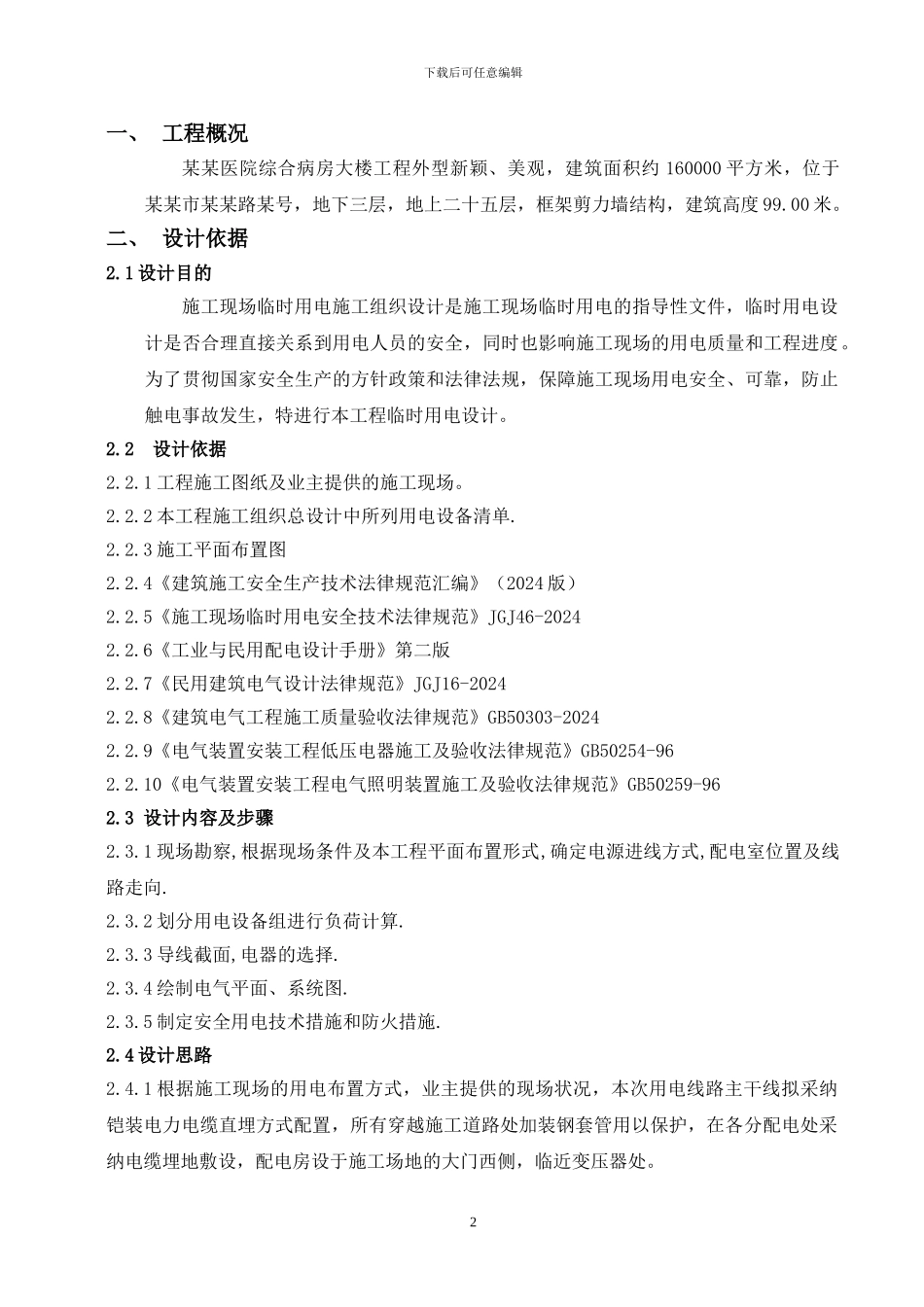

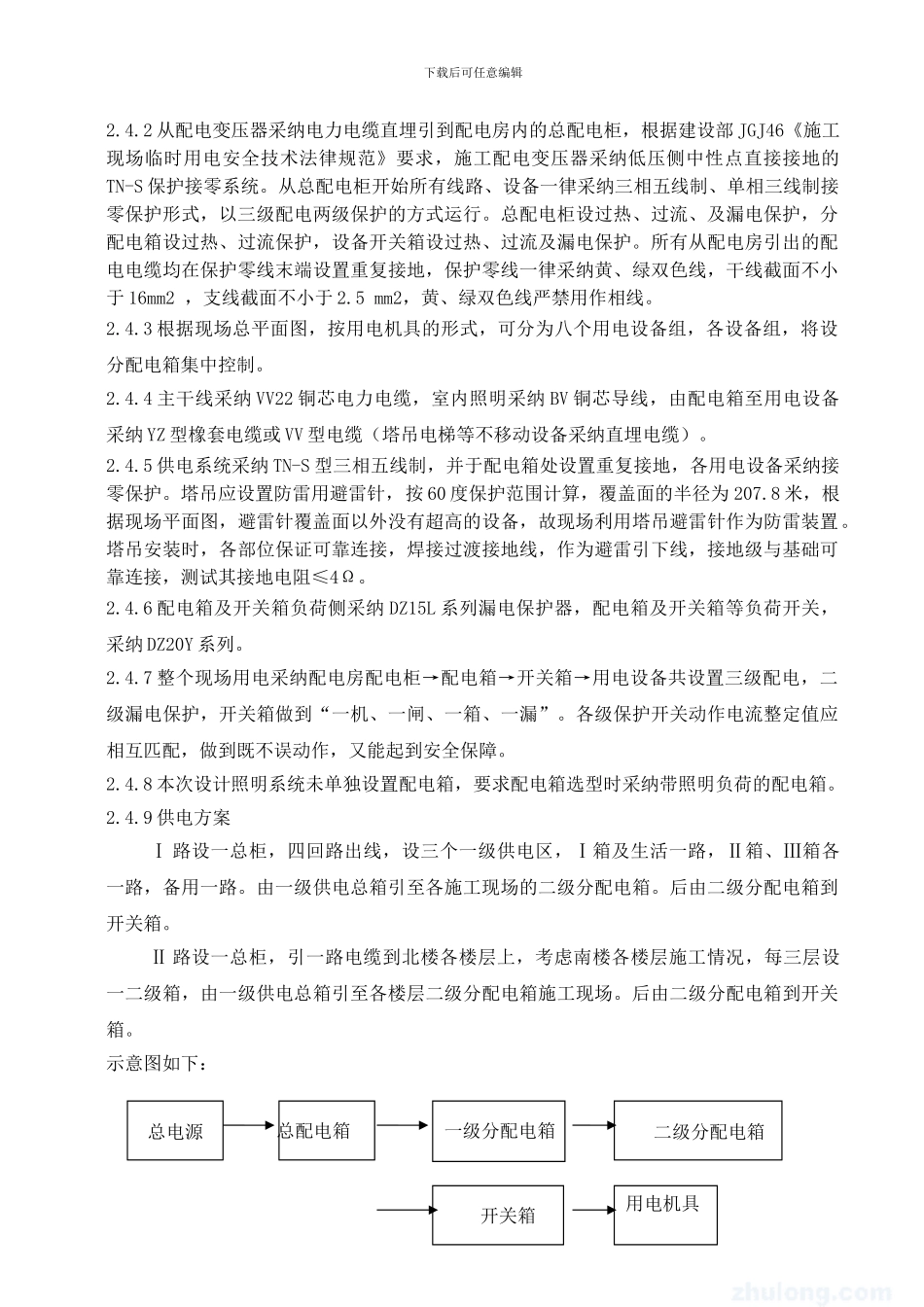

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】某某医院综合病房大楼 施工现场临时用电施工组织设计 1下载后可任意编辑一、 工程概况某某医院综合病房大楼工程外型新颖、美观，建筑面积约 160000 平方米，位于某某市某某路某号，地下三层，地上二十五层，框架剪力墙结构，建筑高度 99.00 米。二、 设计依据2.1 设计目的施工现场临时用电施工组织设计是施工现场临时用电的指导性文件，临时用电设计是否合理直接关系到用电人员的安全，同时也影响施工现场的用电质量和工程进度。为了贯彻国家安全生产的方针政策和法律法规，保障施工现场用电安全、可靠，防止触电事故发生，特进行本工程临时用电设计。2.2 设计依据2.2.1 工程施工图纸及业主提供的施工现场。2.2.2 本工程施工组织总设计中所列用电设备清单.2.2.3 施工平面布置图2.2.4《建筑施工安全生产技术法律规范汇编》（2024 版）2.2.5《施工现场临时用电安全技术法律规范》JGJ46-20242.2.6《工业与民用配电设计手册》第二版2.2.7《民用建筑电气设计法律规范》JGJ16-20242.2.8《建筑电气工程施工质量验收法律规范》GB50303-20242.2.9《电气装置安装工程低压电器施工及验收法律规范》GB50254-962.2.10《电气装置安装工程电气照明装置施工及验收法律规范》GB50259-962.3 设计内容及步骤2.3.1 现场勘察,根据现场条件及本工程平面布置形式,确定电源进线方式,配电室位置及线路走向.2.3.2 划分用电设备组进行负荷计算.2.3.3 导线截面,电器的选择.2.3.4 绘制电气平面、系统图.2.3.5 制定安全用电技术措施和防火措施.2.4 设计思路2.4.1 根据施工现场的用电布置方式，业主提供的现场状况，本次用电线路主干线拟采纳铠装电力电缆直埋方式配置，所有穿越施工道路处加装钢套管用以保护，在各分配电处采纳电缆埋地敷设，配电房设于施工场地的大门西侧，临近变压器处。 2下载后可任意编辑2.4.2 从配电变压器采纳电力电缆直埋引到配电房内的总配电柜，根据建设部 JGJ46《施工现场临时用电安全技术法律规范》要求，施工配电变压器采纳低压侧中性点直接接地的TN-S 保护接零系统。从总配电柜开始所有线路、设备一律采纳三相五线制、单相三线制接零保护形式，以三级配电两级保护的方式运行。总配电柜设过热、过流、及漏电保护，分配电箱设过热、过流保护，设备开关箱设过热、过流及漏电保护。所有从配电房引出...
