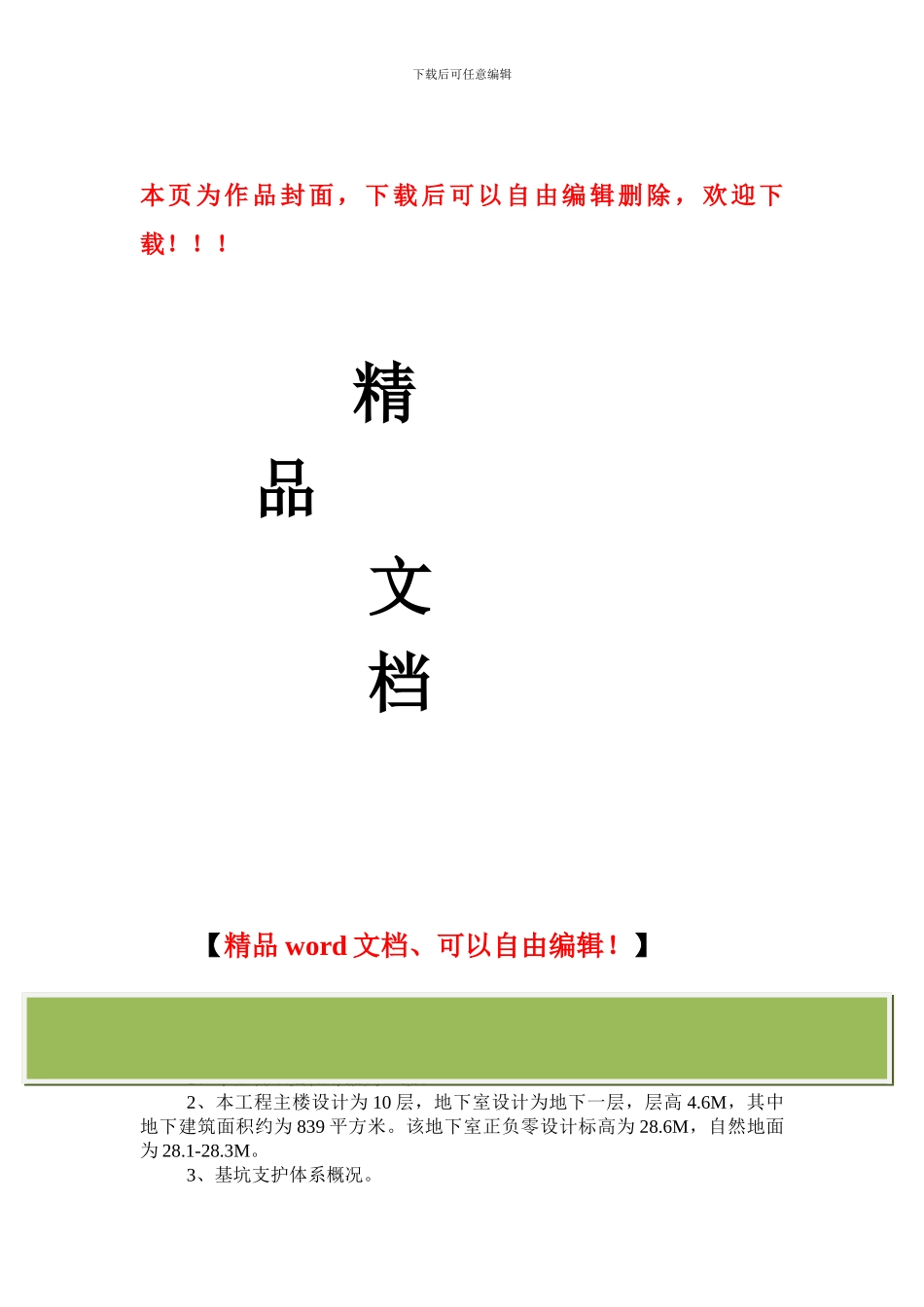

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】工程概况1 支护设计概况1、本基坑重要性等级为二级。2、本工程主楼设计为 10 层，地下室设计为地下一层，层高 4.6M，其中地下建筑面积约为 839 平方米。该地下室正负零设计标高为 28.6M，自然地面为 28.1-28.3M。3、基坑支护体系概况。下载后可任意编辑本项目基坑南北两侧及东侧要采纳复合喷锚支护，其中对北侧并增设微型钢管桩：基坑东南角已有建筑较近地段，采纳双排桩支护：基坑西南角邻近已有建筑较近地段，采纳悬臂桩支护：西侧采纳水泥土搅拌重力式挡墙墙支护措施。2 场区周边环境拟建场地位于监利县交通路，基坑东边为监利县交通路、基坑北侧坑壁沿宋家湾西路，拟拆除基坑西南角已有建筑最北端一间。3 场地工程地质条件通过勘察查明，本场地土层主要为杂填土、粉质粘土，上部为厚度不等的杂填土，下部为粉质粘土夹粉土。详见勘探资料。4 场地水文地质条件根据勘察资料，本场地地下水的类型为上部滞水，上部滞水主要赋存于杂填土与 2 层粘土层中，大气降水和地表水渗入是其主要补给来源。 工程特点1 支护设计具体介绍按湖北建艺风工程设计有限公司设计的图纸1：基坑深度：一、CD\HJ 段，基底标高为-6.5 米，坑深 6.2 米：二、西侧（KLAB 段），基底标高-5.7 米，坑深 5.4 米：三、基余地段（BC\DEFGH\JK 段），基底标高-5.7 米，坑深 5.4 米2：支护结构介绍一、BC/DEF 段：坑深 5.4 米，采纳复合喷锚支护，水泥土搅拌桩三排，有效桩长 10 米，锚杆四排，并沿搅拌桩桩排增设向微排增设竖向微型桩（钢管102*4.0）。CD 段：坑深 6.2 米，采纳复合喷锚支护，水泥土搅拌拦三排，有效桩长 11.0 米，锚杆四排，并沿搅拌桩桩排增设向微排增设竖向微型桩（钢管102*4.0）。二、MJ/HG 段：坑深 5.4 米，采纳复合喷锚+桩顶放坡支护，水泥土搅拌桩三排，有效桩长 8.5 米，锚杆三排：桩顶放坡深度为 1.5 米，坡比 1：1.0，放坡平台宽度为 2.0 米。JH 段：坑深 6.2 米，采纳复合喷锚+桩顶放坡支护，水泥土搅拌桩三排，有效桩长 9.5 米，锚杆四排：桩顶放坡深度为 1.5 米，坡比 1：1.0，放坡平台宽度为 2.0 米三、GF 段：坑深 5.4 米，采纳双排钻孔灌注桩进行支护，钻孔灌注桩，桩径为 800MM，桩间距为 1500MM，排间距为 2000MM，有效桩长 15 米。KF 段：坑深...
