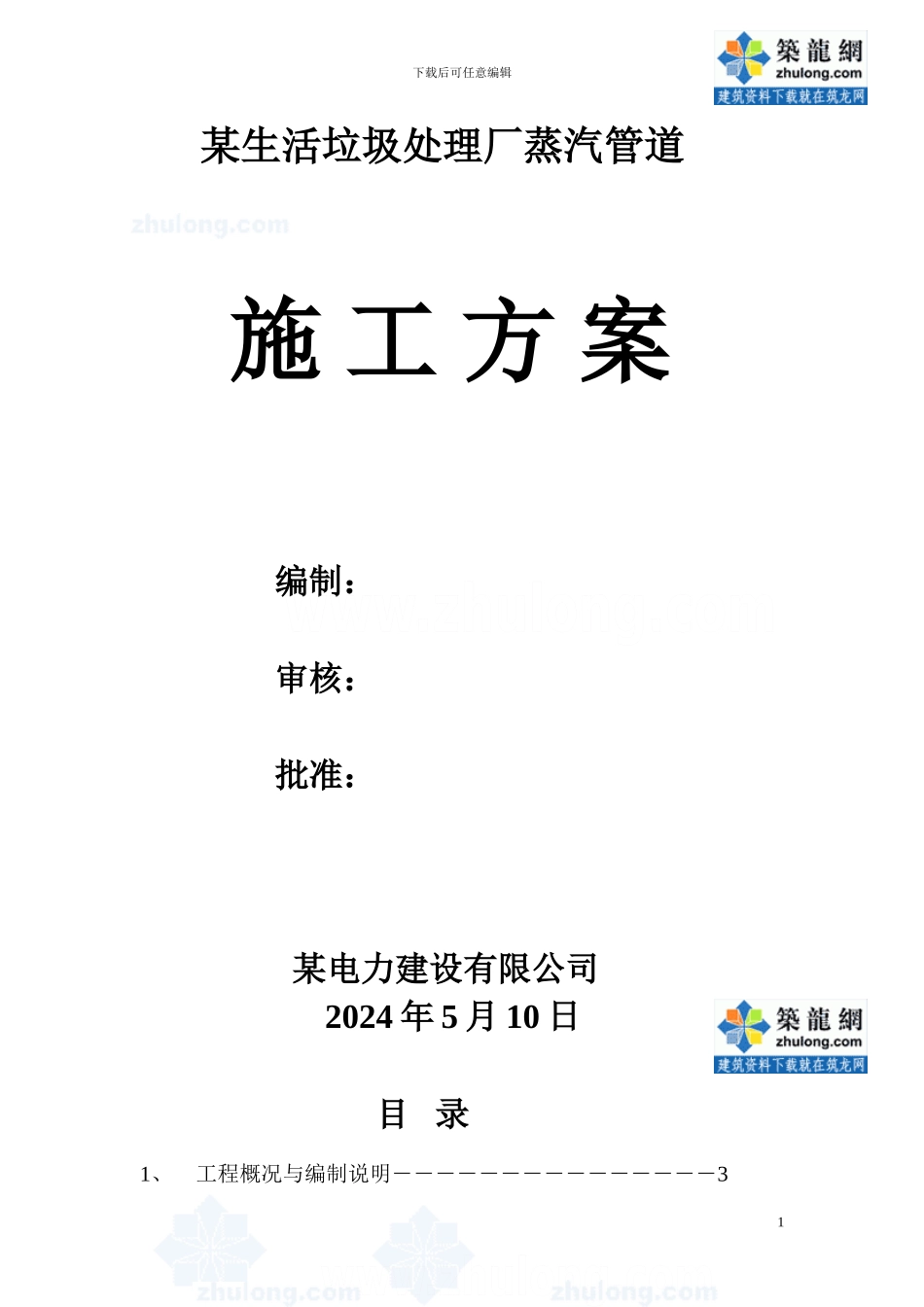

下载后可任意编辑某生活垃圾处理厂蒸汽管道施 工 方 案编制：审核：批准： 某电力建设有限公司2024 年 5 月 10 日目 录1、工程概况与编制说明―――――――――――――――31下载后可任意编辑2、安装技术准备工作――――――――――――――――33、安装工艺流程――――――――――――――――――44、安装设备、工具一览表――――――――――――――55、起重设备――――――――――――――――――――56、安装工艺――――――――――――――――――――57、焊接――――――――――――――――――――――88、无损检测及水压试验―――――――――――――――99、管道的油漆与保温――――――――――――――――1110、 安全技术要求――――――――――――――――――1111、 质量保证体系――――――――――――――――――161、工程概况与编制说明1.1 工程概况㈠工程名称：某生活垃圾综合处理厂蒸汽管道安装㈡工程量：￠159x6 蒸汽管道安装及保温，长度约为 220m。㈢建设单位：某生活垃圾综合处理厂㈣工程概况：该工程为￠159x6 蒸汽管道安装及保温，长度约为220m。包括固定支架和滑动支架的安装，蒸汽管道的敷设及焊接，管道无损检测和水压试验，管道除锈及保温等。㈤施工单位：某电力建设有限公司1.2 编制说明本施工方案依据《电力建设施工及验收技术法律规范》(DL5031-94)管道篇、焊接篇、《工业金属管道工程施工及验收法律规范》（GB50235-97）标准编制而成。2、安装技术准备工作2.1 由项目经理负责整体安装工作，组织并管理技术领导小组、安装领导小组、质量管理小组。⑴技术领导小组的职责审查图纸及技术把关。做到深刻领悟图纸中每个细节，管道平、立面及其相互之间的关系一定要搞清、搞明，遇到图纸不清等问题及时与设计部门联系。⑵安装领导小组的职责①检查各项工作、工艺准备情况。②管道及其配件是否齐全。③按图纸组织施工人员安装，确保安装施工质量。⑶质量管理小组的职责2下载后可任意编辑 对所用原材料按国家相关标准、法律规范进行检查，对安装过程中每个环节必须进行监督，并得出检查报告，保送施工技术部。2.2 施工准备（本工程施工准备工期为 2 天）① 技术资料审查、会审管道全套安装图纸。② 场地清理，施工现场具备路、水、电三通，在场地平整的基础上，为适应设备、材料、半成品的堆放和吊车、汽车拖车的进退，对场地进行人工找平和清理。③ 施工水源来自厂...
