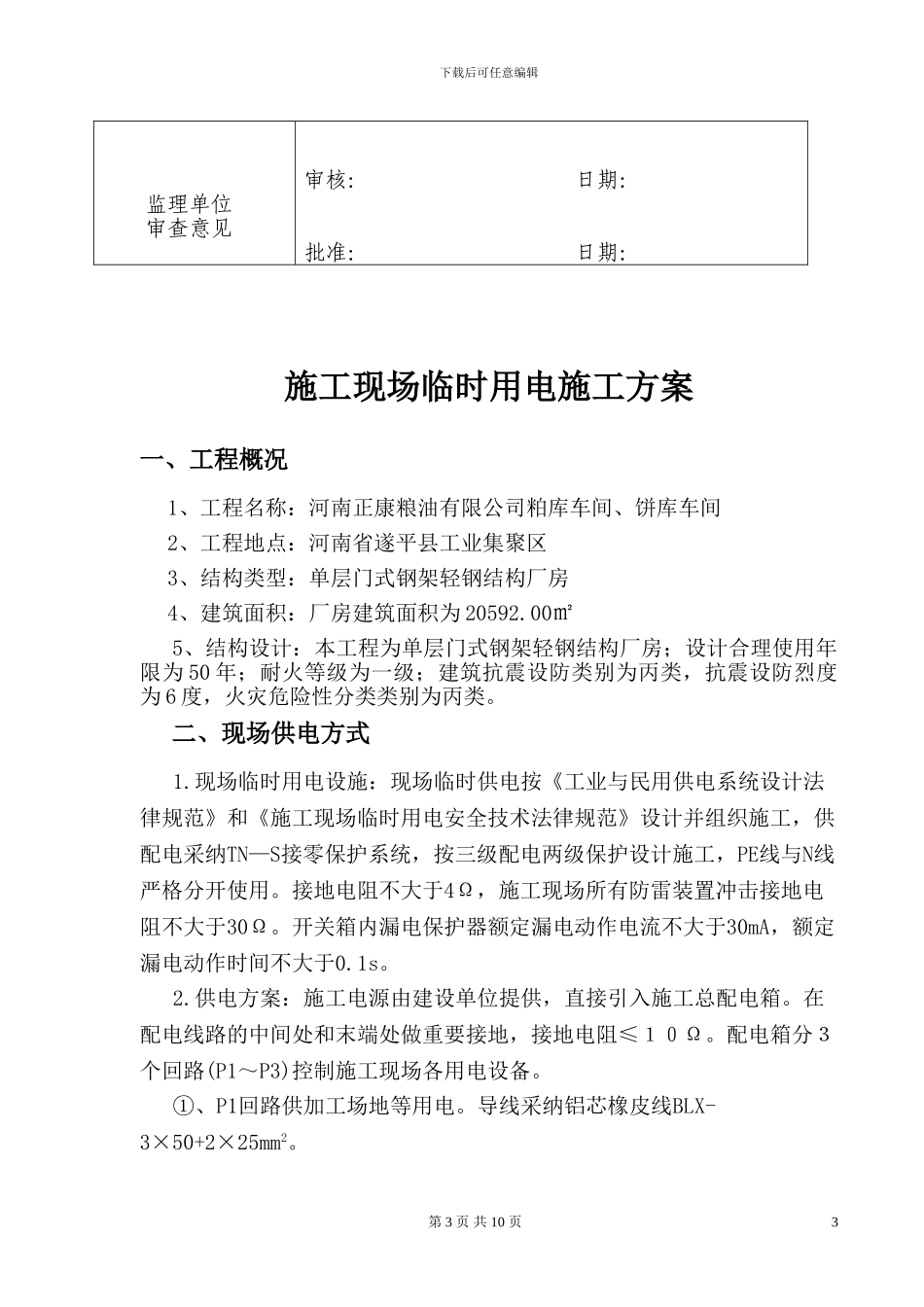

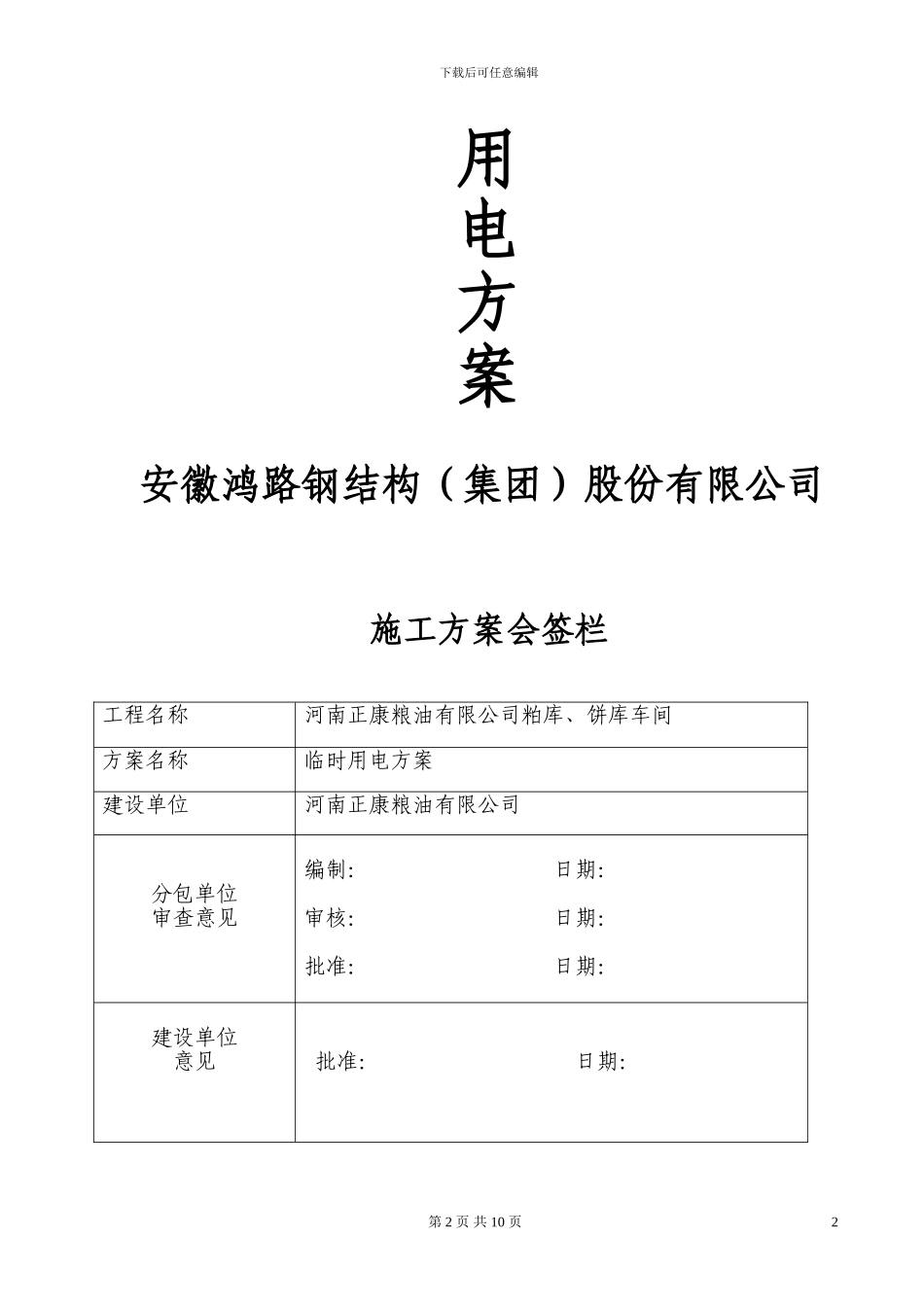

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】河南正康粮油有限公司粕库车间饼库车间临时第 1 页 共 10 页1下载后可任意编辑用电方案安徽鸿路钢结构（集团）股份有限公司施工方案会签栏工程名称河南正康粮油有限公司粕库、饼库车间方案名称临时用电方案建设单位河南正康粮油有限公司分包单位审查意见编制： 日期：审核： 日期：批准： 日期：建设单位意见 批准： 日期：第 2 页 共 10 页2下载后可任意编辑监理单位审查意见审核： 日期：批准： 日期：施工现场临时用电施工方案一、工程概况1、工程名称：河南正康粮油有限公司粕库车间、饼库车间2、工程地点：河南省遂平县工业集聚区3、结构类型：单层门式钢架轻钢结构厂房4、建筑面积：厂房建筑面积为 20592.00㎡5、结构设计：本工程为单层门式钢架轻钢结构厂房；设计合理使用年限为 50 年；耐火等级为一级；建筑抗震设防类别为丙类，抗震设防烈度为 6 度，火灾危险性分类类别为丙类。二、现场供电方式1.现场临时用电设施：现场临时供电按《工业与民用供电系统设计法律规范》和《施工现场临时用电安全技术法律规范》设计并组织施工，供配电采纳TN—S接零保护系统，按三级配电两级保护设计施工，PE线与N线严格分开使用。接地电阻不大于4Ω，施工现场所有防雷装置冲击接地电阻不大于30Ω。开关箱内漏电保护器额定漏电动作电流不大于30mA，额定漏电动作时间不大于0.1s。2.供电方案：施工电源由建设单位提供，直接引入施工总配电箱。在配电线路的中间处和末端处做重要接地，接地电阻≤１０Ω。配电箱分３个回路(P1～P3)控制施工现场各用电设备。①、P1回路供加工场地等用电。导线采纳铝芯橡皮线BLX-3×50+2×25mm2。第 3 页 共 10 页3下载后可任意编辑②、P2 回路供现场施工工作面用电。导线采纳铝芯橡皮线BLX-3×50+2×25mm2，按用电设施需要各设分配电箱。供电方案示意图供电系统严格执行TN-S接零保护系统，系统图如下所示：供电线路选用五芯电缆，供电系统做到“三级配电，两级保护”，施工机具严格执行“一机、一箱、一闸、一漏”标准要求。三级配电示意图第 4 页 共 10 页4总电源总配电箱一级分配电箱二级分配电箱开关箱用电机具下载后可任意编辑如下：三级配电两级保护示意图以上二路线路分别由分路开关箱、动力配电箱、照明分路箱、照明配电箱、动力单机箱、照明终端箱等组成，...
