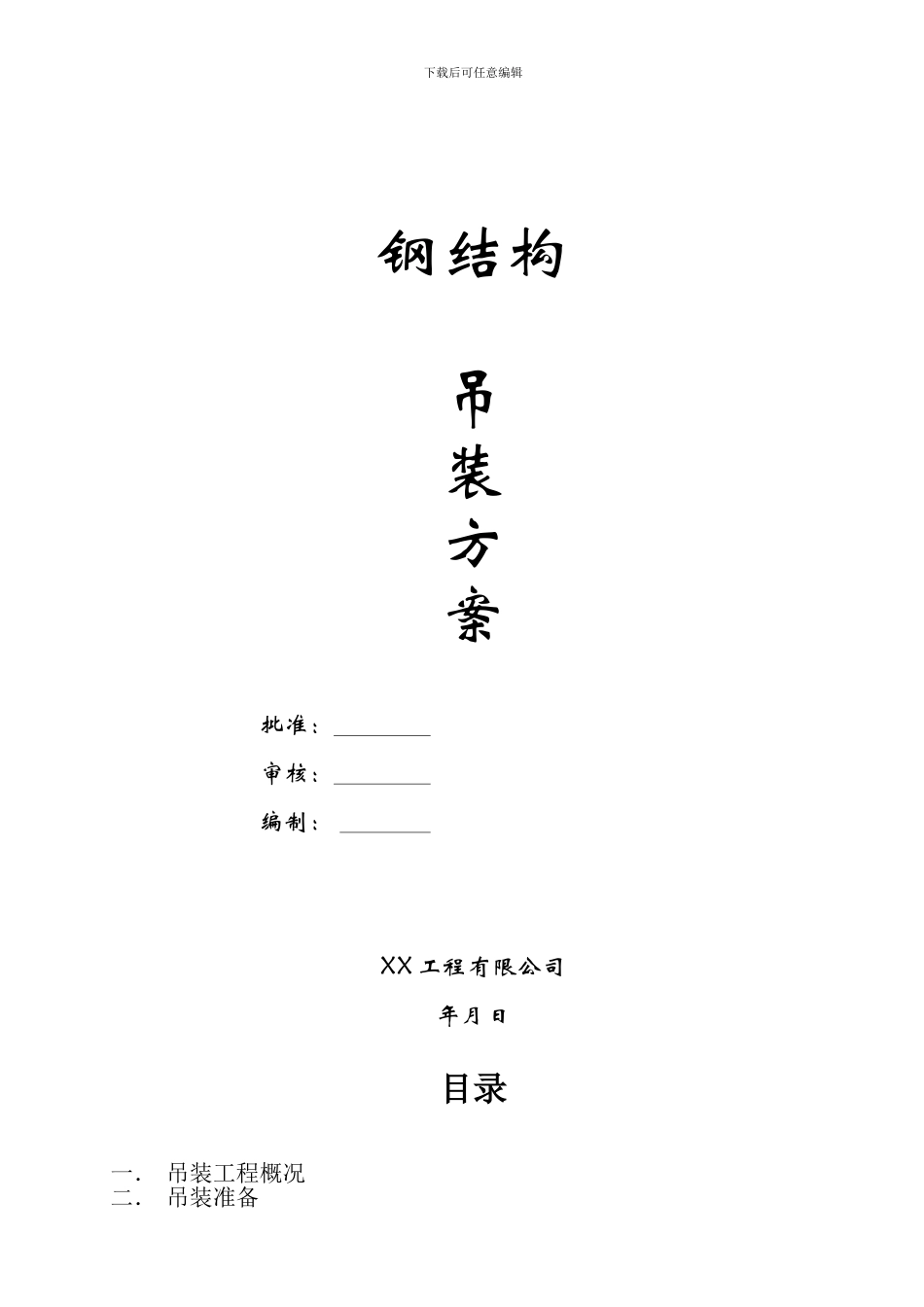

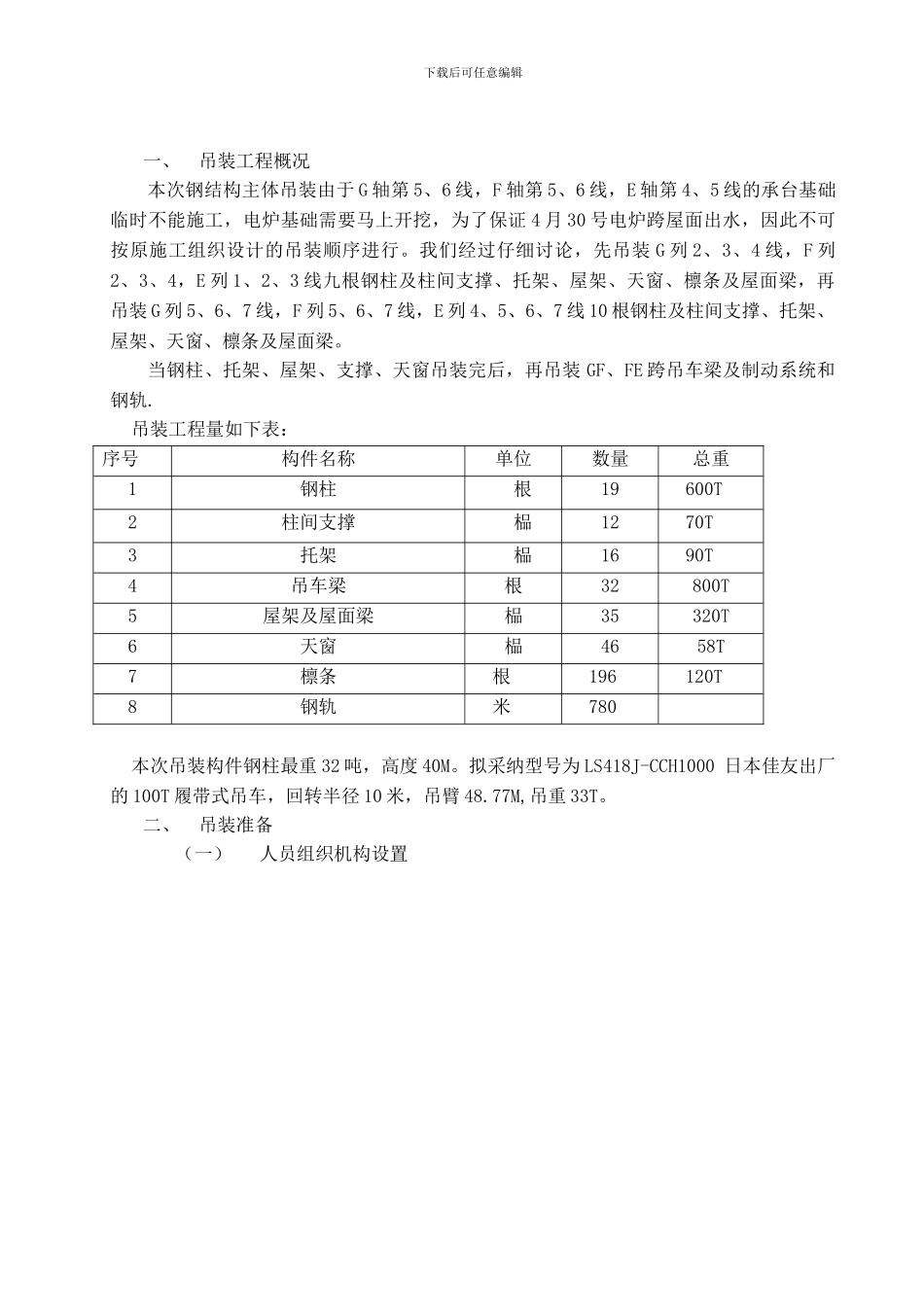

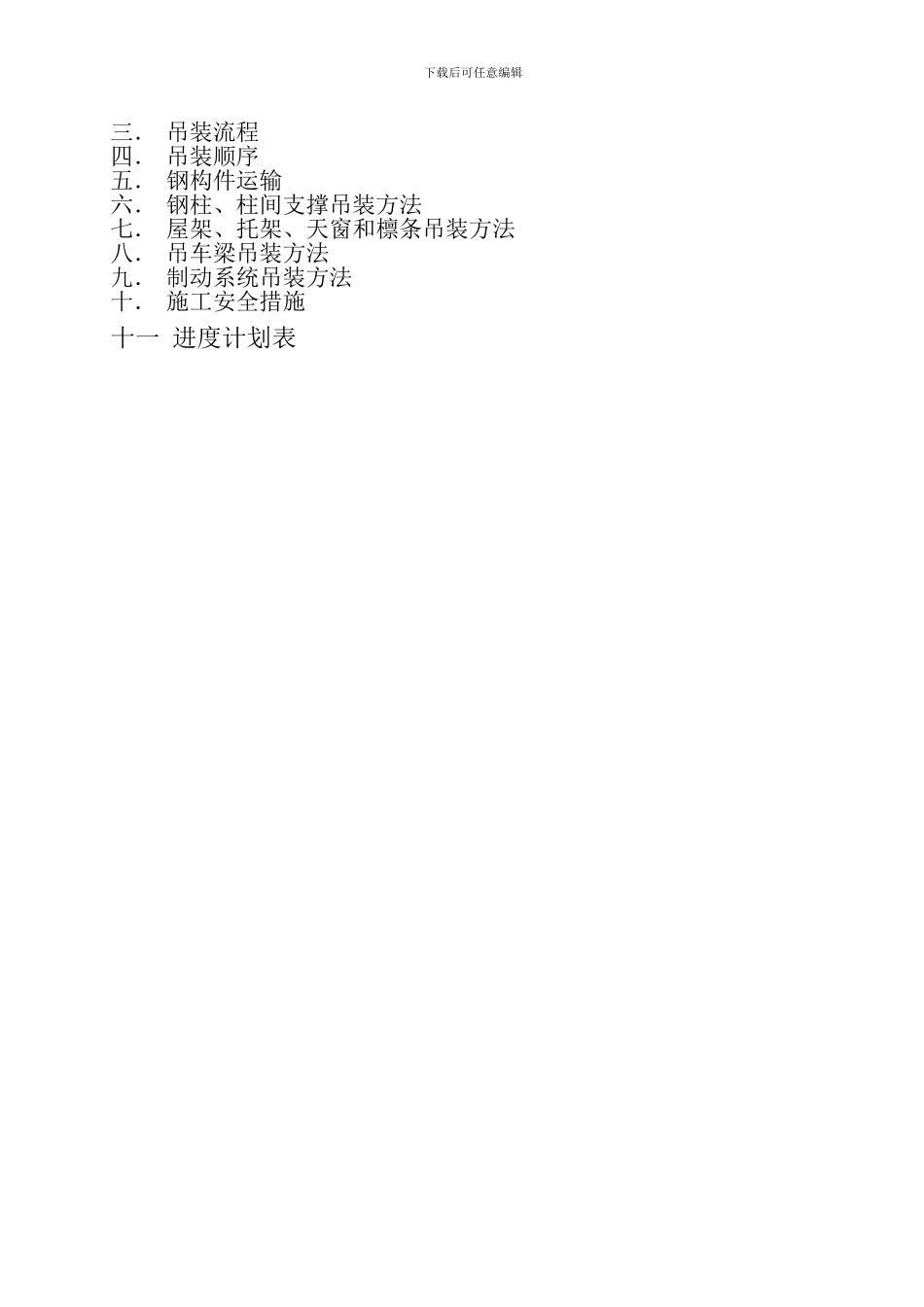

下载后可任意编辑钢结构吊装方案批准： 审核： 编制： XX 工程有限公司年月日目录一． 吊装工程概况二． 吊装准备下载后可任意编辑三． 吊装流程四． 吊装顺序五． 钢构件运输六． 钢柱、柱间支撑吊装方法七． 屋架、托架、天窗和檩条吊装方法八． 吊车梁吊装方法九． 制动系统吊装方法十． 施工安全措施十一 进度计划表下载后可任意编辑一、吊装工程概况本次钢结构主体吊装由于 G 轴第 5、6 线，F 轴第 5、6 线，E 轴第 4、5 线的承台基础临时不能施工，电炉基础需要马上开挖，为了保证 4 月 30 号电炉跨屋面出水，因此不可按原施工组织设计的吊装顺序进行。我们经过仔细讨论，先吊装 G 列 2、3、4 线，F 列2、3、4，E 列 1、2、3 线九根钢柱及柱间支撑、托架、屋架、天窗、檩条及屋面梁，再吊装 G 列 5、6、7 线，F 列 5、6、7 线，E 列 4、5、6、7 线 10 根钢柱及柱间支撑、托架、屋架、天窗、檩条及屋面梁。当钢柱、托架、屋架、支撑、天窗吊装完后，再吊装 GF、FE 跨吊车梁及制动系统和钢轨.吊装工程量如下表：序号构件名称单位数量总重1钢柱根19600T2柱间支撑榀1270T3托架榀1690T4吊车梁根32800T5屋架及屋面梁榀35320T6天窗榀4658T7檩条根196120T8钢轨米780本次吊装构件钢柱最重 32 吨，高度 40M。拟采纳型号为 LS418J-CCH1000 日本佳友出厂的 100T 履带式吊车，回转半径 10 米，吊臂 48.77M,吊重 33T。二、吊装准备（一）人员组织机构设置下载后可任意编辑（二）主要机械设备 设备名称型号单位数量履带式吊机100T台1汽车吊25T台1装载机ZE400台1平板车40T台1电焊机500A台8气割工具套6路基箱2000x6000块6捆绑钢丝绳φ32米100拦风绳φ16米500卡环40T个4卡环10T个10卡环5T个20手拉葫芦5T个4手拉葫芦3T个10下载后可任意编辑设备名称型号单位数量手拉葫芦2T个12千斤顶20T个8锲铁个120橇棍1.5M根8橇棍0.5M根8水平仪DS3台1经纬仪J2台2水平尺400把4爬梯40M根19吊蓝个38（三）现场设工具房 1 间，施工用电、水由甲方指定供应点。1. 运输路线和吊装现场的路基需要填片石和炉渣，请武钢项目部协调在 25 号以前完成，具备运输及吊装的路基条件：1) 制作现场二连扎 AB 跨西门近 100 米低洼地段填至±0,2) 西门前面绿化带要清理并填炉渣，3) 施工现场 GF 跨、ED 跨需要回填、清理，并填炉渣。2. D 列柱在 3 月 15 日以前必须按时吊装完，不能影响我方 ED 跨托架、...
