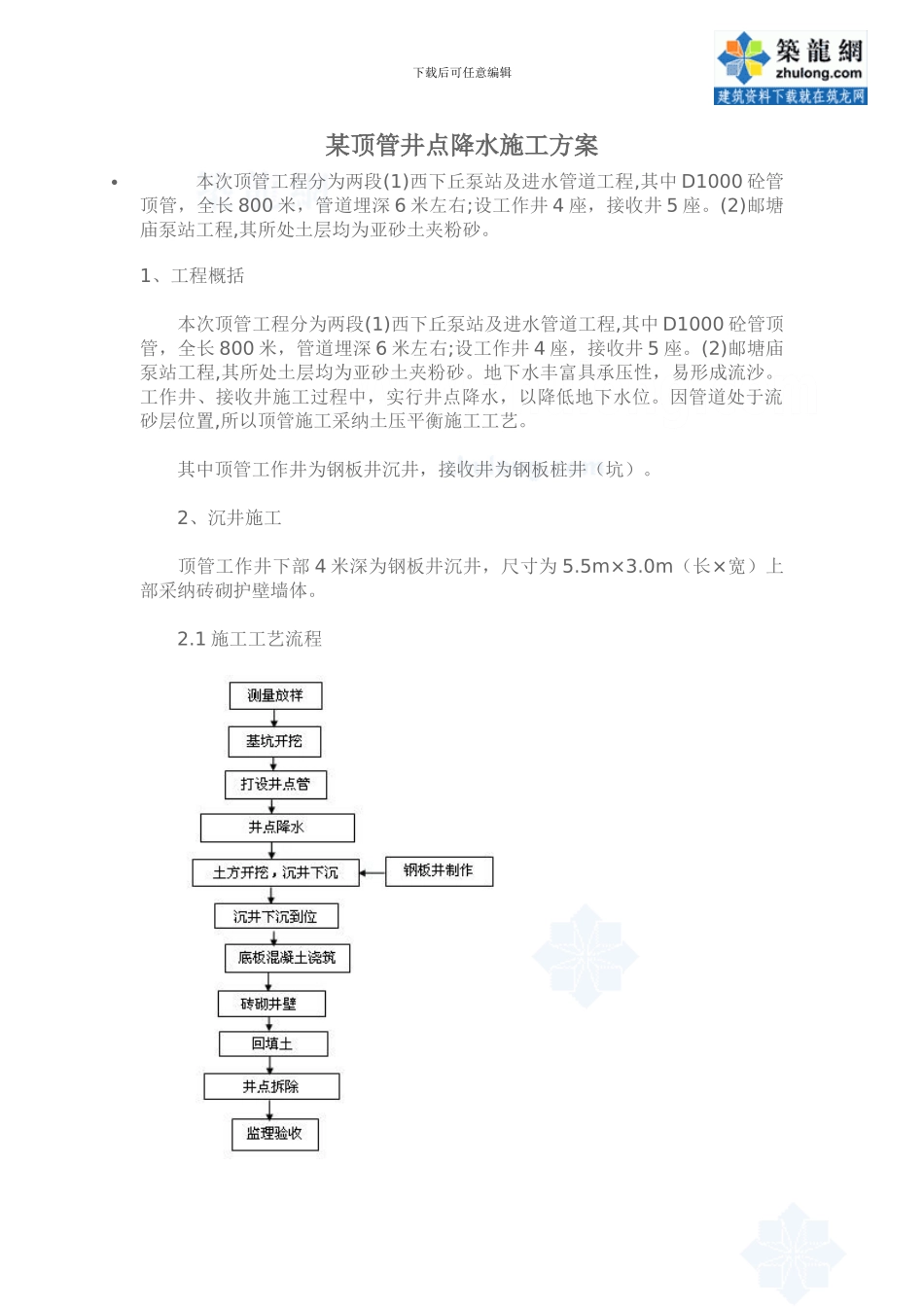

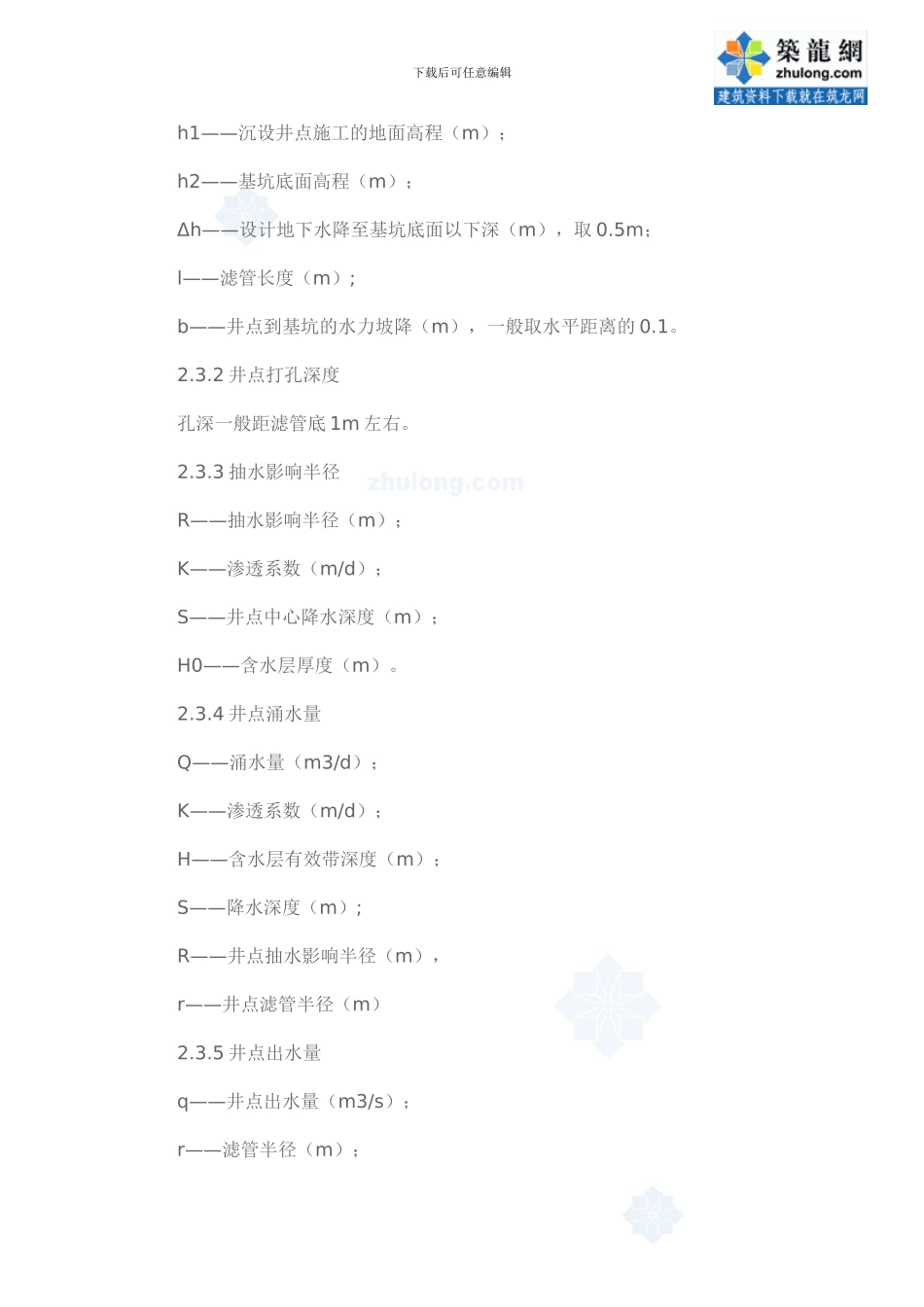

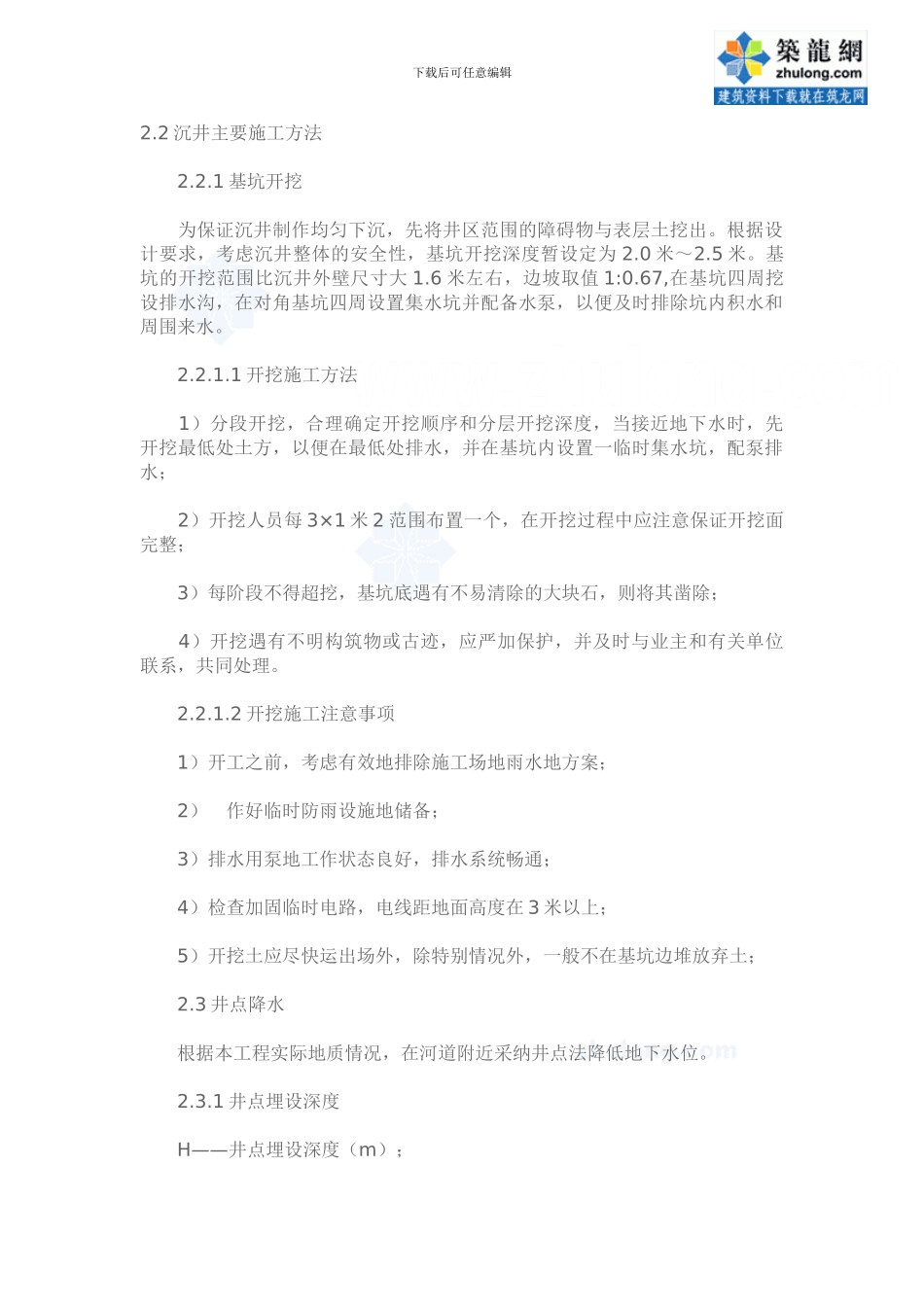

下载后可任意编辑某顶管井点降水施工方案 本次顶管工程分为两段(1)西下丘泵站及进水管道工程,其中 D1000 砼管顶管，全长 800 米，管道埋深 6 米左右;设工作井 4 座，接收井 5 座。(2)邮塘庙泵站工程,其所处土层均为亚砂土夹粉砂。1、工程概括 本次顶管工程分为两段(1)西下丘泵站及进水管道工程,其中 D1000 砼管顶管，全长 800 米，管道埋深 6 米左右;设工作井 4 座，接收井 5 座。(2)邮塘庙泵站工程,其所处土层均为亚砂土夹粉砂。地下水丰富具承压性，易形成流沙。工作井、接收井施工过程中，实行井点降水，以降低地下水位。因管道处于流砂层位置,所以顶管施工采纳土压平衡施工工艺。 其中顶管工作井为钢板井沉井，接收井为钢板桩井（坑）。 2、沉井施工 顶管工作井下部 4 米深为钢板井沉井，尺寸为 5.5m×3.0m（长×宽）上部采纳砖砌护壁墙体。 2.1 施工工艺流程 下载后可任意编辑2.2 沉井主要施工方法 2.2.1 基坑开挖 为保证沉井制作均匀下沉，先将井区范围的障碍物与表层土挖出。根据设计要求，考虑沉井整体的安全性，基坑开挖深度暂设定为 2.0 米～2.5 米。基坑的开挖范围比沉井外壁尺寸大 1.6 米左右，边坡取值 1:0.67,在基坑四周挖设排水沟，在对角基坑四周设置集水坑并配备水泵，以便及时排除坑内积水和周围来水。 2.2.1.1 开挖施工方法 1）分段开挖，合理确定开挖顺序和分层开挖深度，当接近地下水时，先开挖最低处土方，以便在最低处排水，并在基坑内设置一临时集水坑，配泵排水； 2）开挖人员每 3×1 米 2 范围布置一个，在开挖过程中应注意保证开挖面完整； 3）每阶段不得超挖，基坑底遇有不易清除的大块石，则将其凿除； 4）开挖遇有不明构筑物或古迹，应严加保护，并及时与业主和有关单位联系，共同处理。 2.2.1.2 开挖施工注意事项 1）开工之前，考虑有效地排除施工场地雨水地方案； 2） 作好临时防雨设施地储备； 3）排水用泵地工作状态良好，排水系统畅通； 4）检查加固临时电路，电线距地面高度在 3 米以上； 5）开挖土应尽快运出场外，除特别情况外，一般不在基坑边堆放弃土； 2.3 井点降水 根据本工程实际地质情况，在河道附近采纳井点法降低地下水位。 2.3.1 井点埋设深度 H——井点埋设深度（m）； 下载后可任意编辑 h1——沉设井点施工的地面高程（m）； h2——基坑底面高程（m）； Δh——设计地下水降至基坑底面以下深（m），取 0.5m； l——...
