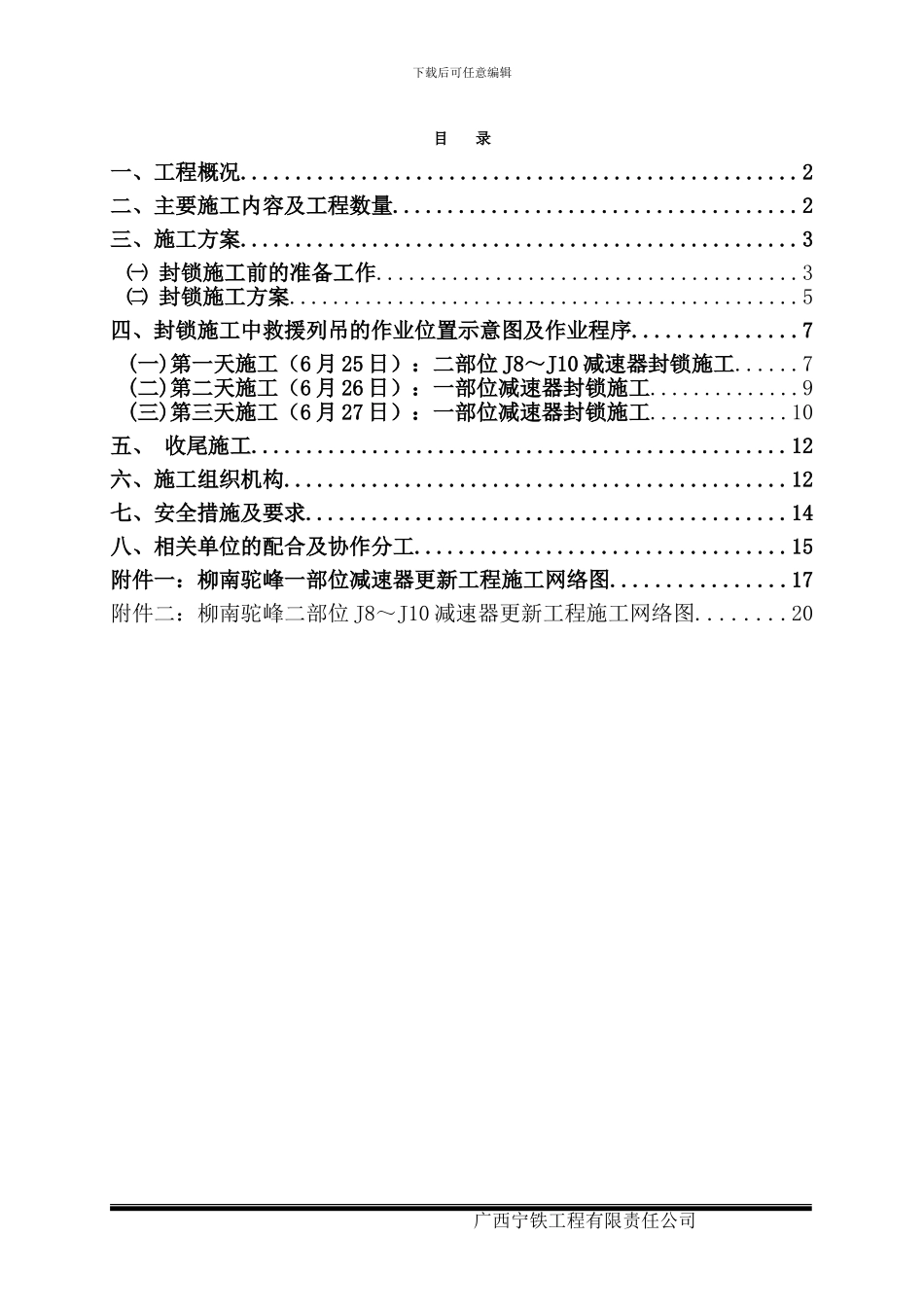

柳南驼峰一部位、二部位 J8～J10 减速器更新工程封锁施工方案 编制： 审核： 批准： 施工单位：广西宁铁工程有限责任公司 时 间: 2012 年 6 月 6 日下载后可任意编辑目 录一、工程概况...................................................2二、主要施工内容及工程数量.....................................2三、施工方案...................................................3㈠ 封锁施工前的准备工作.......................................3㈡ 封锁施工方案...............................................5四、封锁施工中救援列吊的作业位置示意图及作业程序...............7(一)第一天施工（6 月 25 日）：二部位 J8～J10 减速器封锁施工......7(二)第二天施工（6 月 26 日）：一部位减速器封锁施工..............9(三)第三天施工（6 月 27 日）：一部位减速器封锁施工.............10五、 收尾施工.................................................12六、施工组织机构..............................................12七、安全措施及要求............................................14八、相关单位的配合及协作分工..................................15附件一：柳南驼峰一部位减速器更新工程施工网络图................17附件二：柳南驼峰二部位 J8～J10 减速器更新工程施工网络图........20广西宁铁工程有限责任公司柳南驼峰一部位、二部位 J8～J10 减速器更新工程封锁施工方案一、工程概况柳南编组场位于南宁铁路局柳州枢纽，是我局最大的编组场，全场共有30条编组线。柳南驼峰一部位J1、J2，J3、J4两组TJK3B-50型车辆减速器，安装方式为6+6节。二部位J8～J10为TJK4-50型车辆减速器，安装方式为4+6+6节。本次改造更新工程将原一部位两组（4台）TJK3B-50型改为TJK4-50型车辆减速器，二部位J8～J10的TJK4-50型改造为TJK3B-50型车辆减速器。二、主要施工内容及工程数量1．拆除一部位既有 TJK3B-50 型车辆减速器（6+6）4 台，二部位 TJK4-50 型车辆减速器（4+6+6）3 台（含整体道床），一部位安装新的 TJK4-50 型车辆减速器 4 台，二部位 TJK3B-50 型车辆减速器 3 台（含整体道床）。2．对 J1～J2、J3～J4 及 J8～J10 减速器的下部基础进行病害整治及防水处理。3．敷设减速器控制电缆 70m（含 6 个 ZH-24 终端电缆盒），敷设 80 米空气管路，拆装控制箱 10 个，拆装信号...
