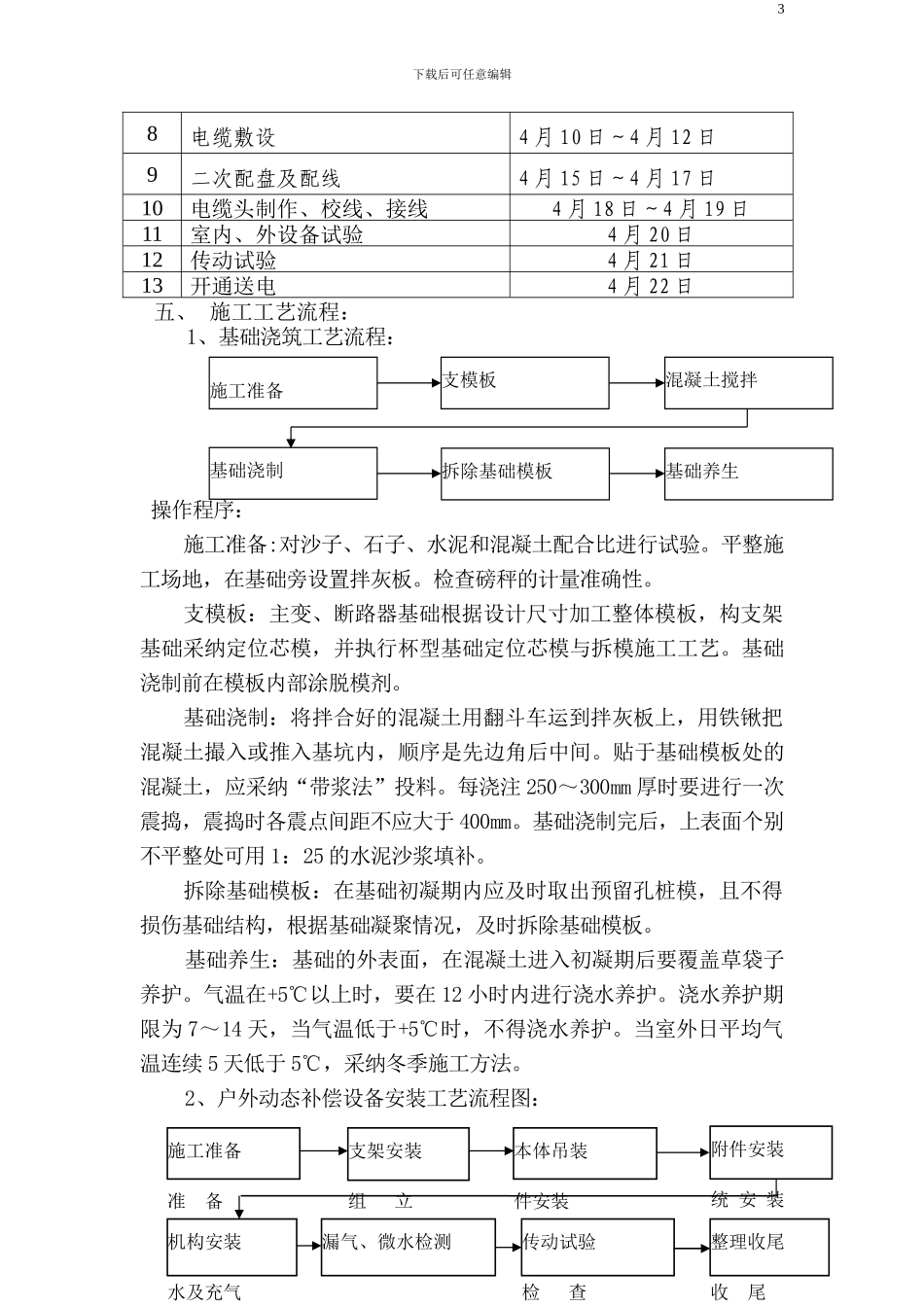

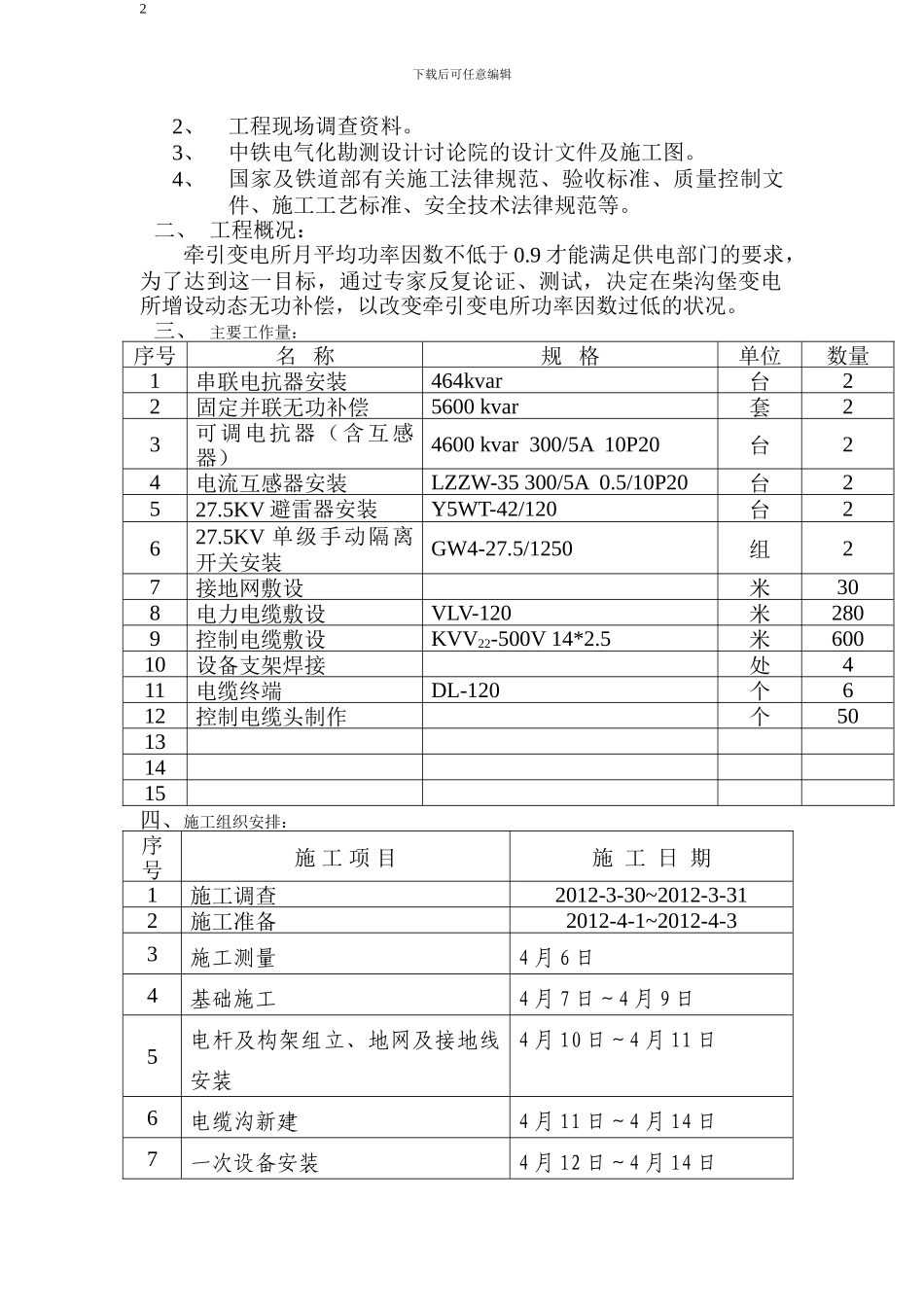

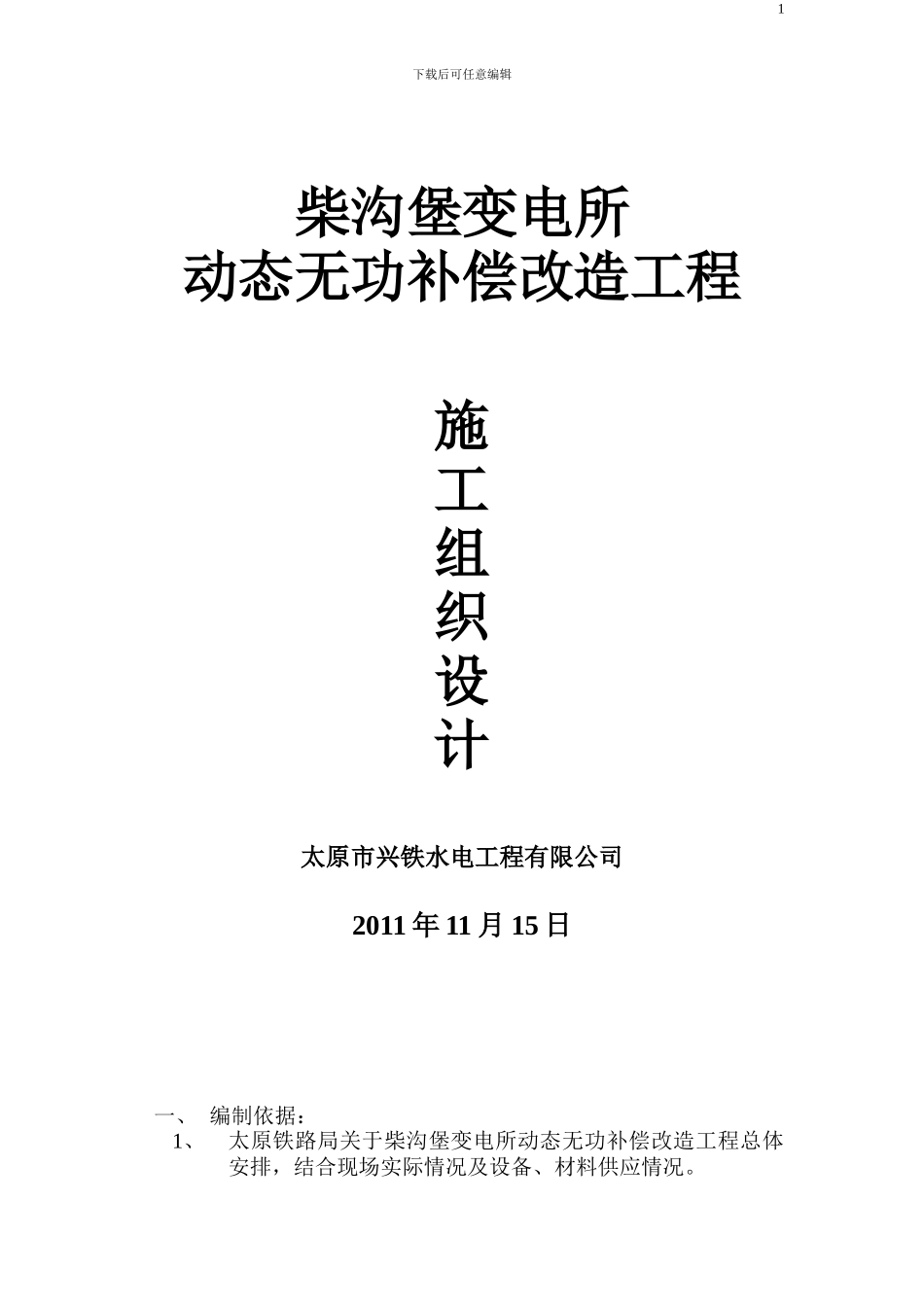

下载后可任意编辑柴沟堡变电所动态无功补偿改造工程施工组织设计太原市兴铁水电工程有限公司2011 年 11 月 15 日一、 编制依据：1、太原铁路局关于柴沟堡变电所动态无功补偿改造工程总体安排，结合现场实际情况及设备、材料供应情况。1下载后可任意编辑2、工程现场调查资料。3、中铁电气化勘测设计讨论院的设计文件及施工图。4、国家及铁道部有关施工法律规范、验收标准、质量控制文件、施工工艺标准、安全技术法律规范等。二、 工程概况：牵引变电所月平均功率因数不低于 0.9 才能满足供电部门的要求，为了达到这一目标，通过专家反复论证、测试，决定在柴沟堡变电所增设动态无功补偿，以改变牵引变电所功率因数过低的状况。三、 主要工作量：序号名 称规 格单位数量1串联电抗器安装464kvar台22固定并联无功补偿 5600 kvar套23可调电抗器（含互感器）4600 kvar 300/5A 10P20台24电流互感器安装LZZW-35 300/5A 0.5/10P20台2527.5KV 避雷器安装Y5WT-42/120台2627.5KV 单级手动隔离开关安装GW4-27.5/1250组27接地网敷设米308电力电缆敷设VLV-120米2809控制电缆敷设KVV22-500V 14*2.5米60010设备支架焊接处411电缆终端DL-120个612控制电缆头制作个50131415四、施工组织安排：序号施 工 项 目施 工 日 期1施工调查2012-3-30~2012-3-312施工准备2012-4-1~2012-4-33施工测量4 月 6 日4基础施工4 月 7 日～4 月 9 日5电杆及构架组立、地网及接地线安装4 月 10 日～4 月 11 日6电缆沟新建4 月 11 日～4 月 14 日7一次设备安装4 月 12 日～4 月 14 日2下载后可任意编辑8电缆敷设4 月 10 日～4 月 12 日9二次配盘及配线4 月 15 日～4 月 17 日10电缆头制作、校线、接线4 月 18 日～4 月 19 日11室内、外设备试验4 月 20 日12传动试验4 月 21 日13开通送电4 月 22 日五、 施工工艺流程：1、基础浇筑工艺流程： 操作程序：施工准备:对沙子、石子、水泥和混凝土配合比进行试验。平整施工场地，在基础旁设置拌灰板。检查磅秤的计量准确性。支模板：主变、断路器基础根据设计尺寸加工整体模板，构支架基础采纳定位芯模，并执行杯型基础定位芯模与拆模施工工艺。基础浇制前在模板内部涂脱模剂。基础浇制：将拌合好的混凝土用翻斗车运到拌灰板上，用铁锹把混凝土撮入或推入基坑内，顺序是先边角后中间。贴于基础模板处的混凝土，应采纳“带浆法”投料。每浇注 250～300mm 厚...
