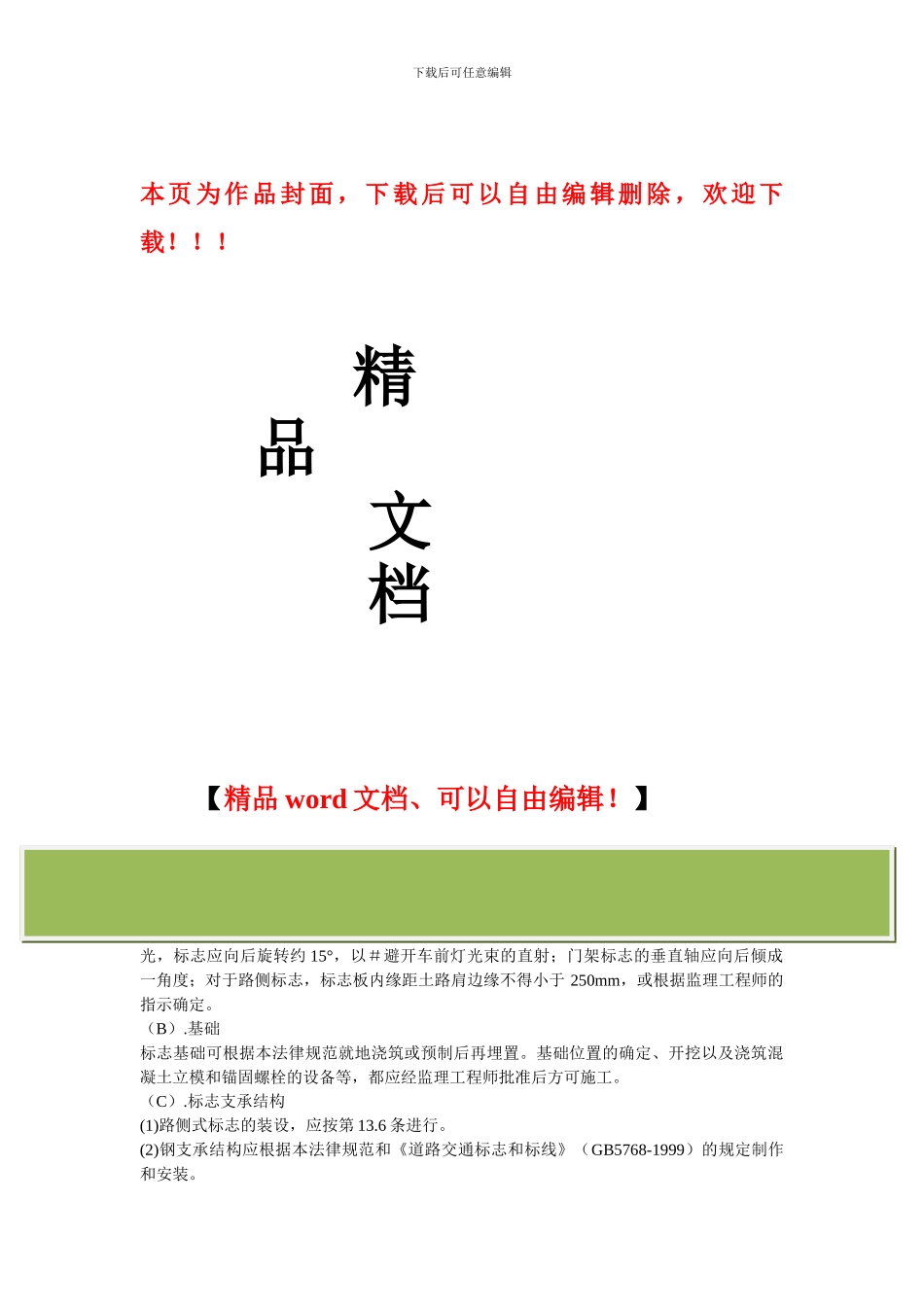

标志牌施工方案_第1页
1/3

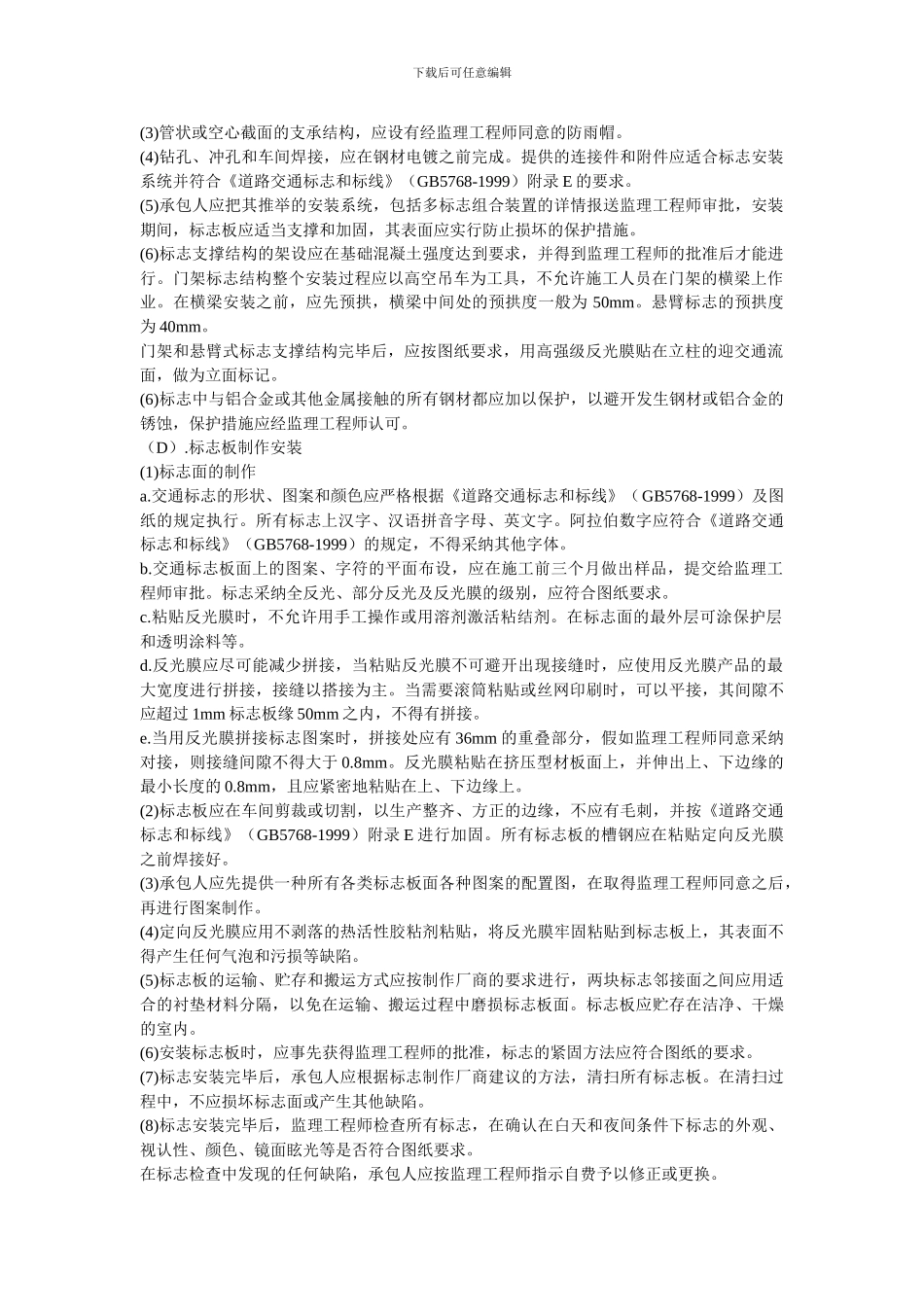

标志牌施工方案_第2页
2/3
标志牌施工方案_第3页
3/3
下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】(A).标志定位与设置所有交通标志部应按图纸的要求定位和设置,安装的标志应与交通流方向几乎成直角,在曲线路段,标志的设置角度应由交通流的行近方向来确定。为了消除路侧标志表面产生眩光,标志应向后旋转约 15°,以#避开车前灯光束的直射;门架标志的垂直轴应向后倾成一角度;对于路侧标志,标志板内缘距土路肩边缘不得小于 250mm,或根据监理工程师的指示确定。(B).基础标志基础可根据本法律规范就地浇筑或预制后再埋置。基础位置的确定、开挖以及浇筑混凝土立模和锚固螺栓的设备等,都应经监理工程师批准后方可施工。(C).标志支承结构(1)路侧式标志的装设,应按第 13.6 条进行。(2)钢支承结构应根据本法律规范和《道路交通标志和标线》(GB5768-1999)的规定制作和安装。下载后可任意编辑(3)管状或空心截面的支承结构,应设有经监理工程师同意的防雨帽。(4)钻孔、冲孔和车间焊接,应在钢材电镀之前完成。提供的连接件和附件应适合标志安装系统并符合《道路交通标志和标线》(GB5768-1999)附录 E 的要求。(5)承包人应把其推举的安装系统,包括多标志组合装置的详情报送监理工程师审批,安装期间,标志板应适当支撑和加固,其表面应实行防止损坏的保护措施。(6)标志支撑结构的架设应在基础混凝土强度达到要求,并得到监理工程师的批准后才能进行。门架标志结构整个安装过程应以高空吊车为工具,不允许施工人员在门架的横梁上作业。在横梁安装之前,应先预拱,横梁中间处的预拱度一般为 50mm。悬臂标志的预拱度为 40mm。门架和悬臂式标志支撑结构完毕后,应按图纸要求,用高强级反光膜贴在立柱的迎交通流面,做为立面标记。(6)标志中与铝合金或其他金属接触的所有钢材都应加以保护,以避开发生钢材或铝合金的锈蚀,保护措施应经监理工程师认可。(D).标志板制作安装(1)标志面的制作a.交通标志的形状、图案和颜色应严格根据《道路交通标志和标线》(GB5768-1999)及图纸的规定执行。所有标志上汉字、汉语拼音字母、英文字。阿拉伯数字应符合《道路交通标志和标线》(GB5768-1999)的规定,不得采纳其他字体。b.交通标志板面上的图案、字符的平面布设,应在施工前三个月做出样品,提交给监理工程师审批。标志采纳全反光、部分反光及反光膜的级别,应符合图纸要求。c.粘贴反光膜时,不允许用手工操作或...
