桃河特大桥预应力后张法简支T梁施工方案VIP免费

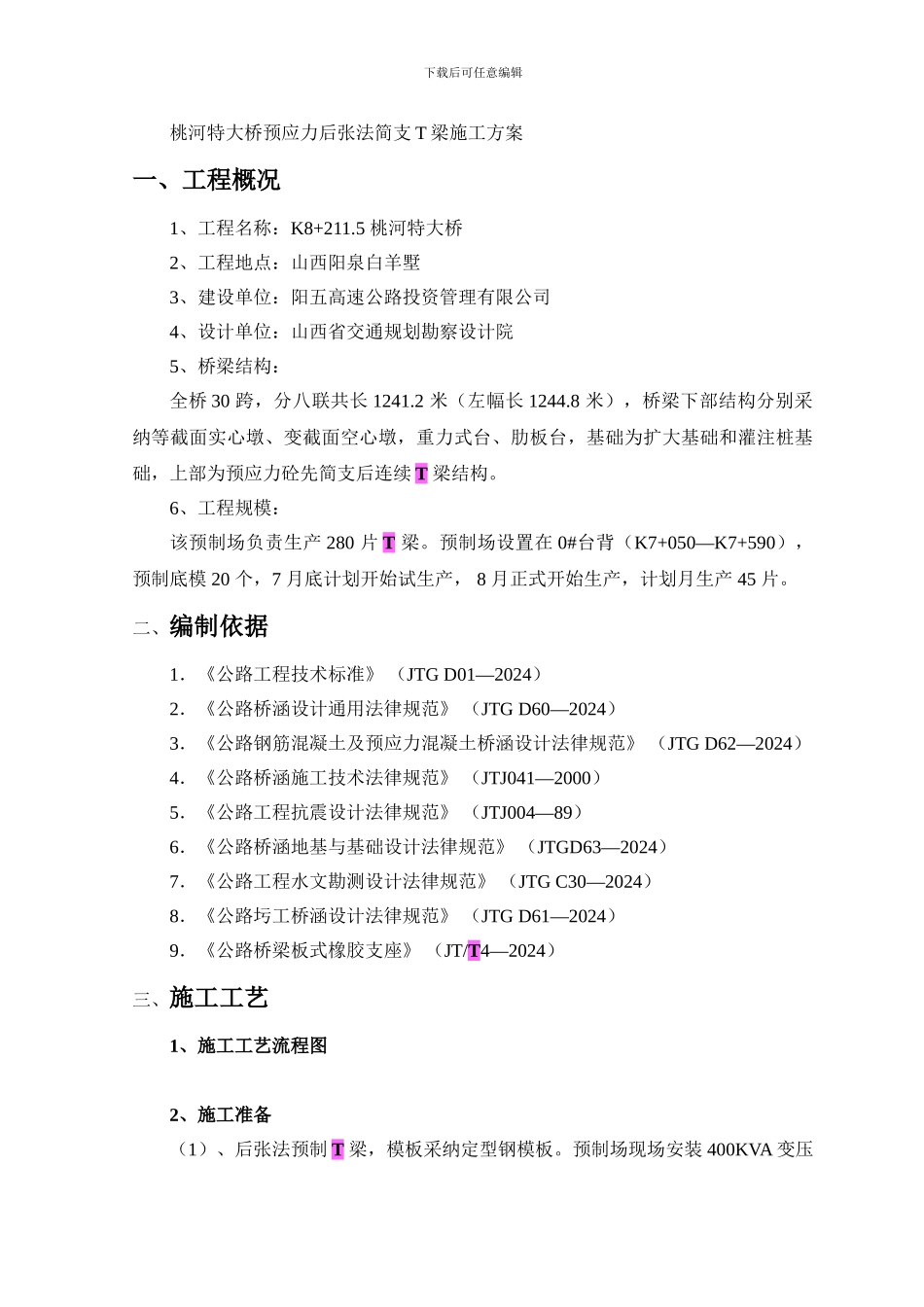

下载后可任意编辑桃河特大桥预应力后张法简支 T 梁施工方案一、工程概况1、工程名称：K8+211.5 桃河特大桥 2、工程地点：山西阳泉白羊墅 3、建设单位：阳五高速公路投资管理有限公司4、设计单位：山西省交通规划勘察设计院 5、桥梁结构：全桥 30 跨，分八联共长 1241.2 米（左幅长 1244.8 米），桥梁下部结构分别采纳等截面实心墩、变截面空心墩，重力式台、肋板台，基础为扩大基础和灌注桩基础，上部为预应力砼先简支后连续 T 梁结构。 6、工程规模：该预制场负责生产 280 片 T 梁。预制场设置在 0#台背（K7+050—K7+590），预制底模 20 个，7 月底计划开始试生产， 8 月正式开始生产，计划月生产 45 片。二、编制依据1．《公路工程技术标准》 （JTG D01—2024） 2．《公路桥涵设计通用法律规范》 （JTG D60—2024） 3．《公路钢筋混凝土及预应力混凝土桥涵设计法律规范》 （JTG D62—2024） 4．《公路桥涵施工技术法律规范》 （JTJ041—2000） 5．《公路工程抗震设计法律规范》 （JTJ004—89） 6．《公路桥涵地基与基础设计法律规范》 （JTGD63—2024）7．《公路工程水文勘测设计法律规范》 （JTG C30—2024） 8．《公路圬工桥涵设计法律规范》 （JTG D61—2024）9．《公路桥梁板式橡胶支座》 （JT/T4—2024） 三、施工工艺1、施工工艺流程图2、施工准备（1）、后张法预制 T 梁，模板采纳定型钢模板。预制场现场安装 400KVA 变压下载后可任意编辑器一台，解决施工用电问题。预制场现场设 200KW 发电机一台，以备外网停电建制梁台 搅拌砼 模板内侧涂润滑剂 模板涂润滑剂 安装底模板 安装钢筋骨架 埋设波纹管 里面系塑料管 浇捣砼 通波纹管 清理孔道 穿入预应力束 张 拉 孔道灌浆及养护 移梁至存梁场 制作钢筋骨架 波纹管制作 搅拌灰浆 预应力束制作 构件养护 拆除模块 压试块 制作砼试块 压试块 安装模板 张拉机具校验 制作砼试块 时使用。龙门吊两台，每台 80T，用于预制 T 梁完毕后移梁。 （2）、根据总体施工工期安排，桃河特大桥 T 梁预制场共设置 20 个台座，其台座要求其下层有足够的刚度，并要置于良好的地基上，下沉量不超过 2mm。用机械将场地整平，并铺设厚 20cm 砼将预制场地硬化，40m 梁底座加工成长 40m、宽 60cm、厚 30cm，梁端台座基础宽 120cm 、厚 60cm。台座用 C25 砼浇筑。台座顶面预埋槽钢，在其上面铺设 5mm 厚的...
