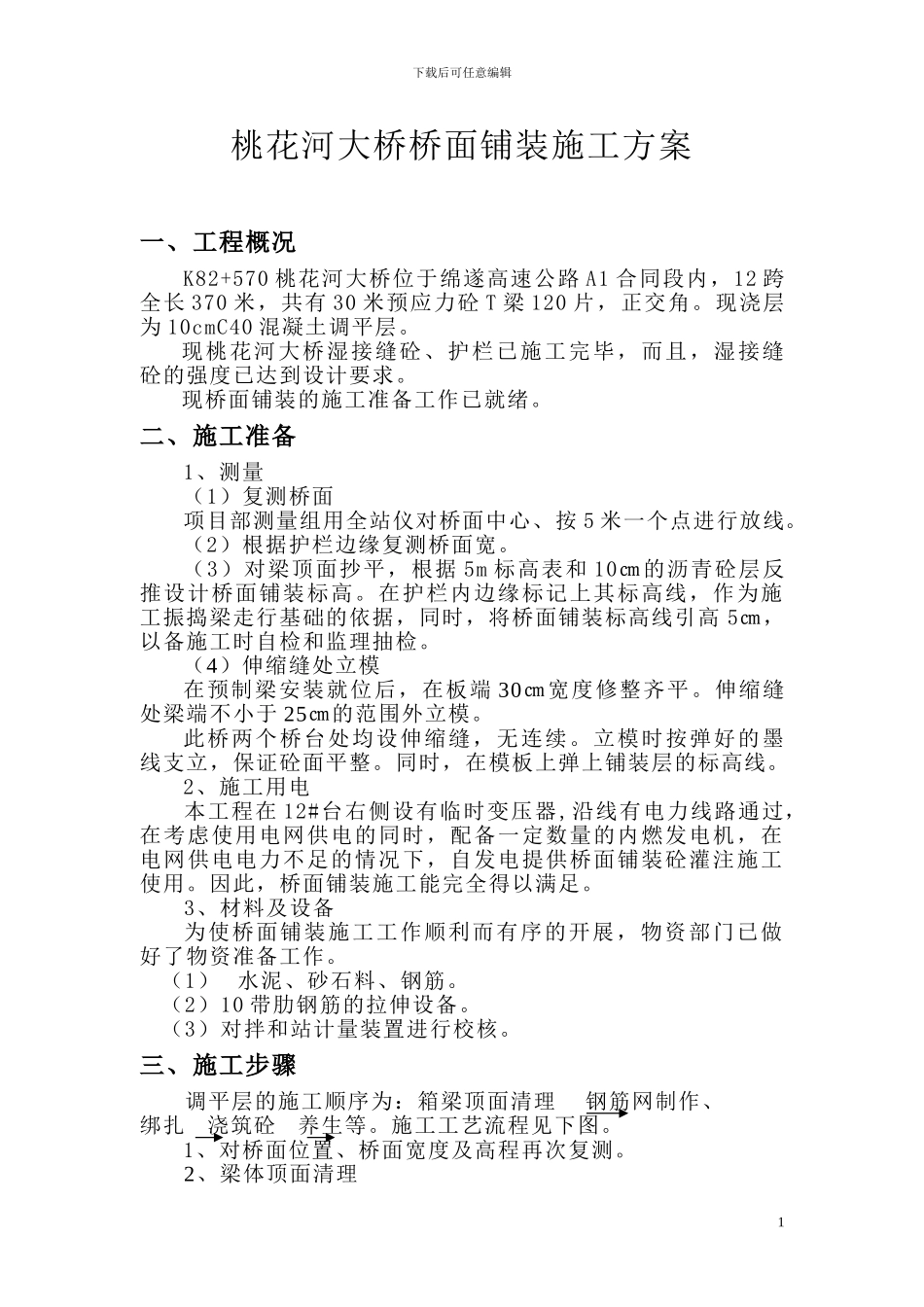

下载后可任意编辑桃花河大桥桥面铺装施工方案一、工程概况K82+570 桃花河大桥位于绵遂高速公路 A1 合同段内,12 跨全长 370 米,共有 30 米预应力砼 T 梁 120 片,正交角。现浇层为 10cmC40 混凝土调平层。现桃花河大桥湿接缝砼、护栏已施工完毕,而且,湿接缝砼的强度已达到设计要求。现桥面铺装的施工准备工作已就绪。二、施工准备1、测量(1)复测桥面项目部测量组用全站仪对桥面中心、按 5 米一个点进行放线。(2)根据护栏边缘复测桥面宽。(3)对梁顶面抄平,根据 5m 标高表和 10㎝的沥青砼层反推设计桥面铺装标高。在护栏内边缘标记上其标高线,作为施工振捣梁走行基础的依据,同时,将桥面铺装标高线引高 5㎝,以备施工时自检和监理抽检。(4)伸缩缝处立模在预制梁安装就位后,在板端 30㎝宽度修整齐平。伸缩缝处梁端不小于 25㎝的范围外立模。此桥两个桥台处均设伸缩缝,无连续。立模时按弹好的墨线支立,保证砼面平整。同时,在模板上弹上铺装层的标高线。2、施工用电本工程在 12#台右侧设有临时变压器,沿线有电力线路通过,在考虑使用电网供电的同时,配备一定数量的内燃发电机,在电网供电电力不足的情况下,自发电提供桥面铺装砼灌注施工使用。因此,桥面铺装施工能完全得以满足。3、材料及设备为使桥面铺装施工工作顺利而有序的开展,物资部门已做好了物资准备工作。(1)水泥、砂石料、钢筋。(2)10 带肋钢筋的拉伸设备。(3)对拌和站计量装置进行校核。三、施工步骤调平层的施工顺序为:箱梁顶面清理 钢筋网制作、绑扎 浇筑砼 养生等。施工工艺流程见下图。1、对桥面位置、桥面宽度及高程再次复测。2、梁体顶面清理1下载后可任意编辑(1)用聚苯乙烯泡沫板严塞伸缩空隙。喷刷两遍热沥青后,铺白塑料一层,密贴板端。(2)将梁体顶面刷毛不彻底的部分进行凿毛处理,同时将湿接缝处松散部分砼凿除。处理完成后,清扫并用高压水冲洗洁净。3、钢筋制作、绑扎铺装钢筋绑扎时,必须挂上标高控制线,以保证保护层。桥面调平层钢筋为中 10 带肋钢筋,先调直再下料绑扎,为保证钢筋间距,施工前按设计的钢筋位置划线,按线绑扎。钢筋的保护层用砼垫块来保证,每隔 1~1.5m 绑扎一砼垫块,梅花型布置。同一截面的钢筋接头不超法律规范规定的 50%。注意设置接缝加强钢筋,以保证其处于良好的受力状态中 4、振动梁走行轨道在调平层两侧护栏内边缘,按调平层标高设置两条砼轨道以支撑振动梁,砼轨道不能过...
