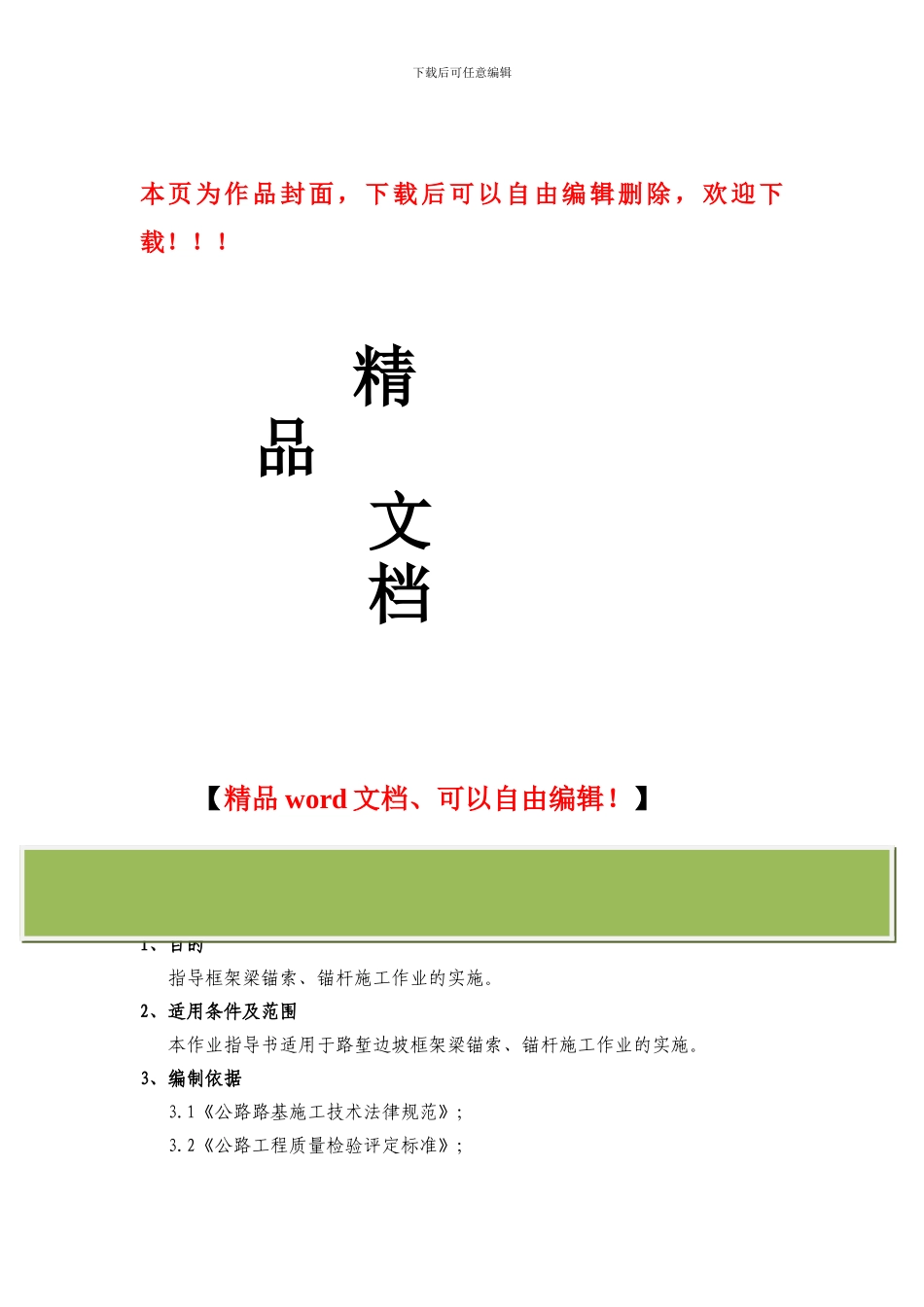

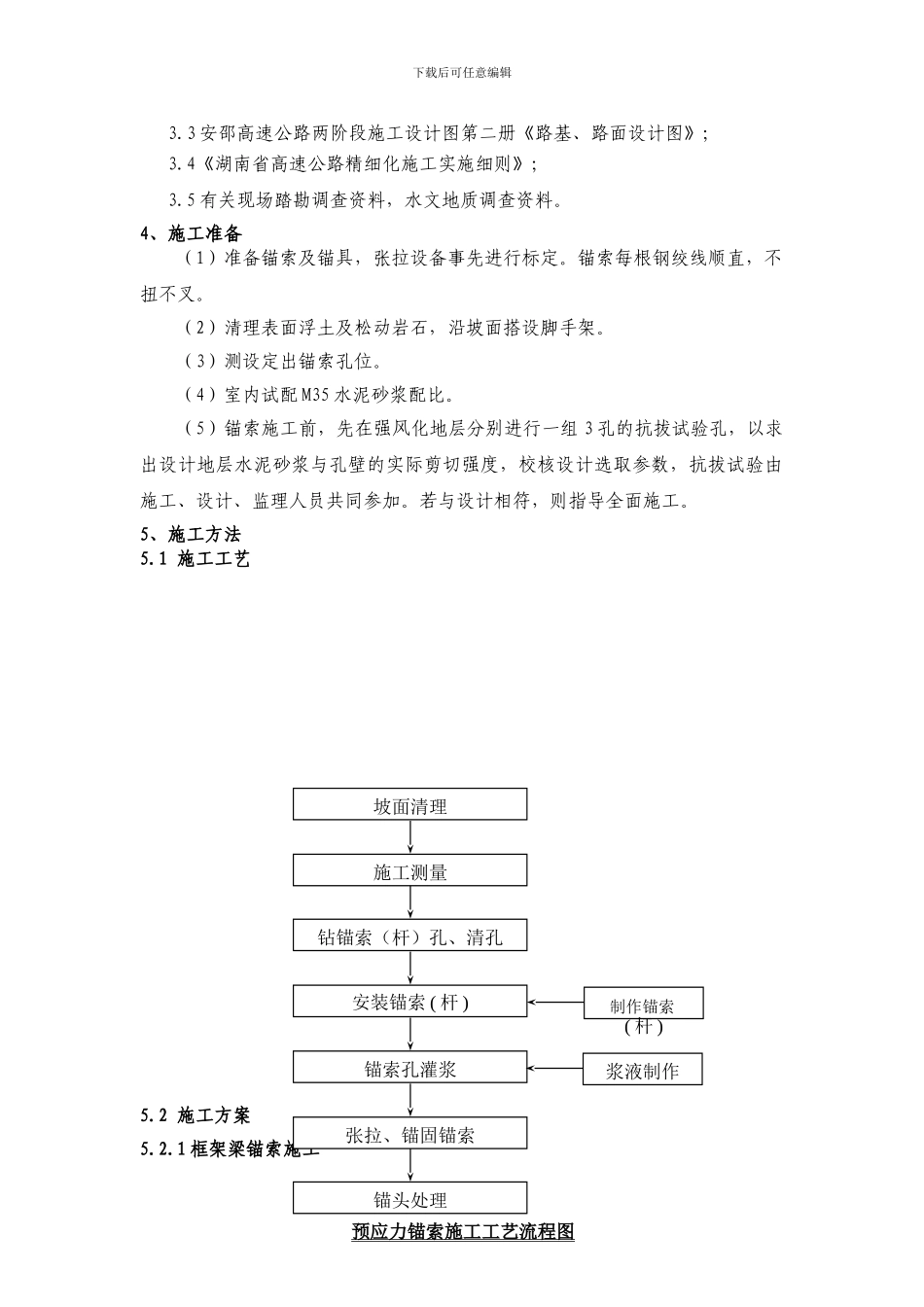

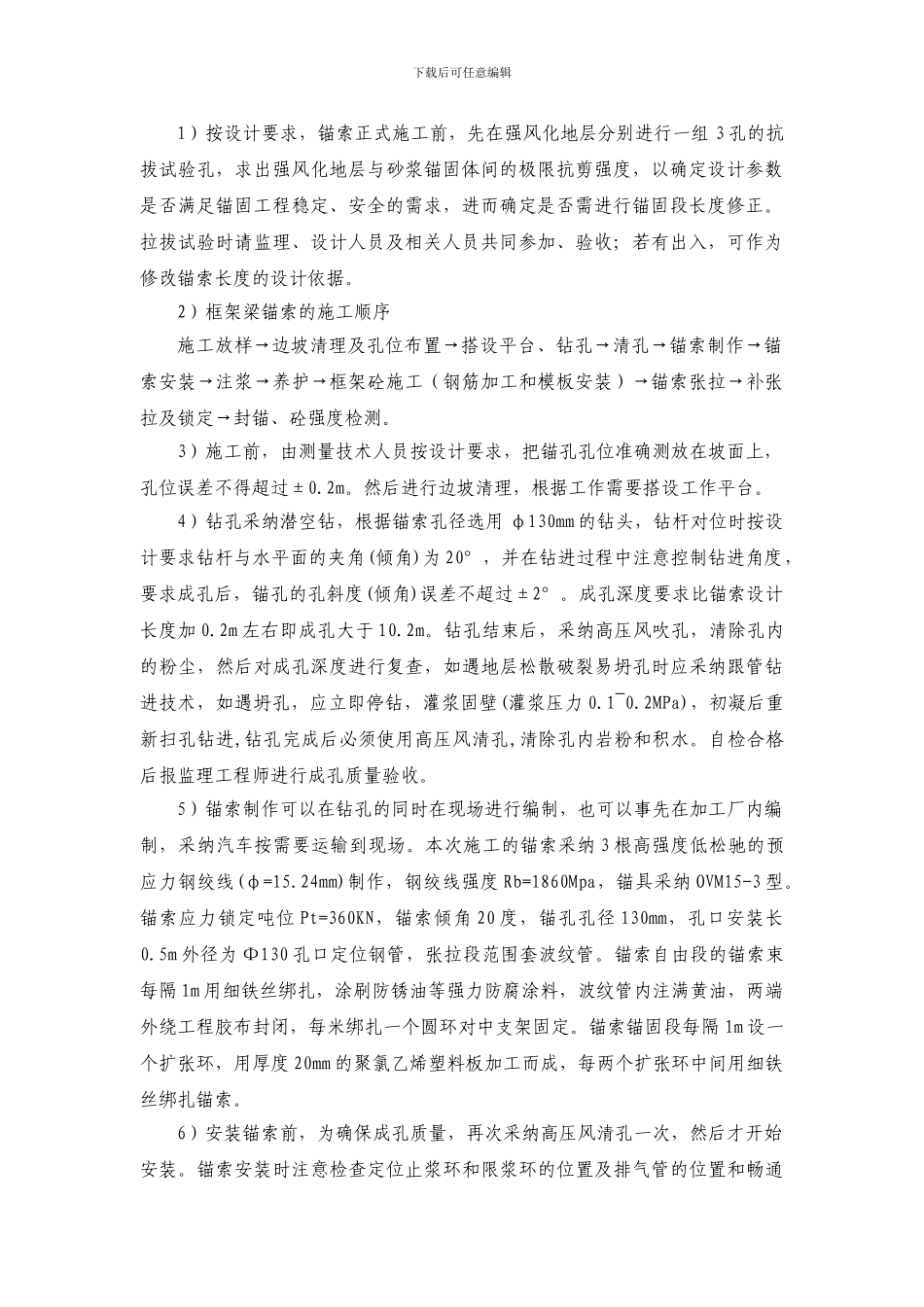

下载后可任意编辑本页为作品封面,下载后可以自由编辑删除,欢迎下载!!! 精 品文档1【精品 word 文档、可以自由编辑!】框架梁锚索、锚杆施工作业指导书1、目的指导框架梁锚索、锚杆施工作业的实施。2、适用条件及范围本作业指导书适用于路堑边坡框架梁锚索、锚杆施工作业的实施。3、编制依据3.1《公路路基施工技术法律规范》;3.2《公路工程质量检验评定标准》;下载后可任意编辑3.3 安邵高速公路两阶段施工设计图第二册《路基、路面设计图》;3.4《湖南省高速公路精细化施工实施细则》;3.5 有关现场踏勘调查资料,水文地质调查资料。4、施工准备(1)准备锚索及锚具,张拉设备事先进行标定。锚索每根钢绞线顺直,不扭不叉。(2)清理表面浮土及松动岩石,沿坡面搭设脚手架。(3)测设定出锚索孔位。(4)室内试配 M35 水泥砂浆配比。(5)锚索施工前,先在强风化地层分别进行一组 3 孔的抗拔试验孔,以求出设计地层水泥砂浆与孔壁的实际剪切强度,校核设计选取参数,抗拔试验由施工、设计、监理人员共同参加。若与设计相符,则指导全面施工。5、施工方法5.1 施工工艺5.2 施工方案5.2.1 框架梁锚索施工坡面清理施工测量钻锚索(杆)孔、清孔安装锚索 ( 杆 )锚索孔灌浆张拉、锚固锚索锚头处理制作锚索( 杆 )预应力锚索施工工艺流程图浆液制作下载后可任意编辑1)按设计要求,锚索正式施工前,先在强风化地层分别进行一组 3 孔的抗拔试验孔,求出强风化地层与砂浆锚固体间的极限抗剪强度,以确定设计参数是否满足锚固工程稳定、安全的需求,进而确定是否需进行锚固段长度修正。拉拔试验时请监理、设计人员及相关人员共同参加、验收;若有出入,可作为修改锚索长度的设计依据。2)框架梁锚索的施工顺序 施工放样→边坡清理及孔位布置→搭设平台、钻孔→清孔→锚索制作→锚索安装→注浆→养护→框架砼施工(钢筋加工和模板安装)→锚索张拉→补张拉及锁定→封锚、砼强度检测。3)施工前,由测量技术人员按设计要求,把锚孔孔位准确测放在坡面上,孔位误差不得超过±0.2m。然后进行边坡清理,根据工作需要搭设工作平台。4)钻孔采纳潜空钻,根据锚索孔径选用 φ130mm 的钻头,钻杆对位时按设计要求钻杆与水平面的夹角(倾角)为 20°,并在钻进过程中注意控制钻进角度,要求成孔后,锚孔的孔斜度(倾角)误差不超过±2°。成孔深度要求比锚索设计长度加 0.2m 左右即成孔大于 10.2m。钻孔结束后,采纳高压风吹孔,清除孔内的...
