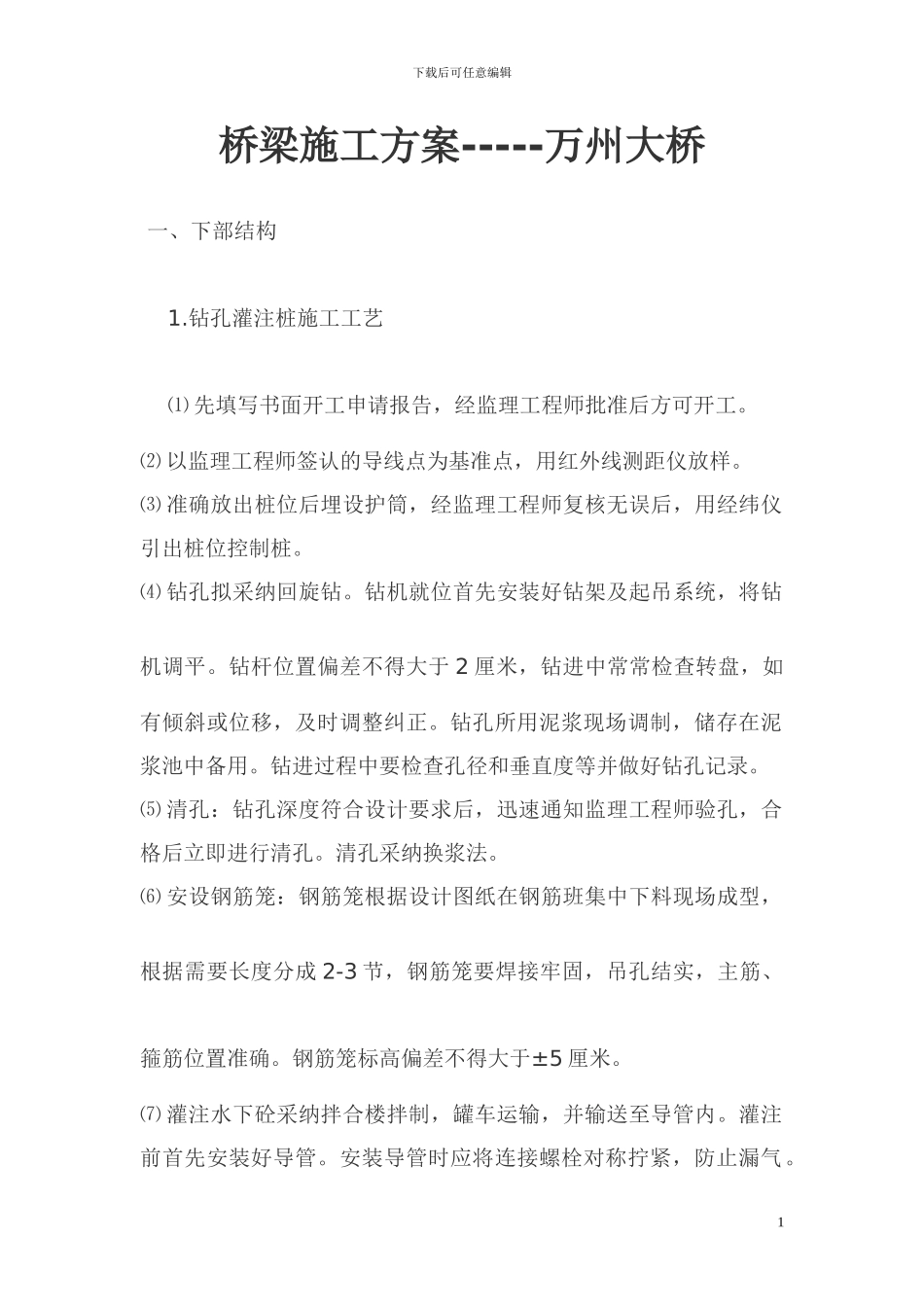

下载后可任意编辑桥梁施工方案-----万州大桥 一、下部结构 1.钻孔灌注桩施工工艺 ⑴ 先填写书面开工申请报告，经监理工程师批准后方可开工。⑵ 以监理工程师签认的导线点为基准点，用红外线测距仪放样。⑶ 准确放出桩位后埋设护筒，经监理工程师复核无误后，用经纬仪引出桩位控制桩。⑷ 钻孔拟采纳回旋钻。钻机就位首先安装好钻架及起吊系统，将钻机调平。钻杆位置偏差不得大于 2 厘米，钻进中常常检查转盘，如有倾斜或位移，及时调整纠正。钻孔所用泥浆现场调制，储存在泥浆池中备用。钻进过程中要检查孔径和垂直度等并做好钻孔记录。⑸ 清孔：钻孔深度符合设计要求后，迅速通知监理工程师验孔，合格后立即进行清孔。清孔采纳换浆法。⑹ 安设钢筋笼：钢筋笼根据设计图纸在钢筋班集中下料现场成型，根据需要长度分成 2-3 节，钢筋笼要焊接牢固，吊孔结实，主筋、箍筋位置准确。钢筋笼标高偏差不得大于±5 厘米。⑺ 灌注水下砼采纳拌合楼拌制，罐车运输，并输送至导管内。灌注前首先安装好导管。安装导管时应将连接螺栓对称拧紧，防止漏气。1下载后可任意编辑导管应随安装随放入孔中，直到导管底口距孔底 40 厘米左右为宜，然后安装好漏斗和提板软垫。砼应严格根据批准的配合比进行拌合，拌合时严格控制材料计量、拌合时间、准确的砼水灰比、和易性和坍落度。砼灌注时，计算好首批砼数量，保证将导管底口封住。正常灌注后，严禁中途停工。灌注时要常常探测砼面的高度，计算导管埋深，指挥导管的提升和拆除，作好记录。导管埋深应控制在 3-6 米，最大埋深不能超过 8 米。砼灌到最后，预留不小于 50 厘米的桩头，以确保桩顶砼质量。灌注时，做好砼试件，以便检验砼强度。⑻ 当桩身砼强度达到 80%以上时，即可开挖桩头凿除多余部分，使桩顶砼表面符合要求。2.系梁、承台施工工艺⑴ 基础开挖先初步放样，划出系梁和承台边界，用机械配合人工开挖，人工清理四周及基底。对基底进行夯实，然后按图铺设砼垫层。⑵ 测量放样下部承台，系梁至墩台帽各部分开工前，进行准确中线放样，并在纵横轴线上引出控制桩，控制钢筋绑孔和模板调整，严格控制好各部顶面标高。⑶ 钢筋下料成型及绑孔2下载后可任意编辑钢筋由钢筋班集中下料成型，编号堆放，运输至作业现场，进行绑孔。钢筋均应有出厂质量证明书或试验资料方可使用。钢筋绑扎严格按图纸进行现场放样绑扎，绑扎中注意钢筋位置、搭接长度及接头的错开。钢筋绑扎成型后，按要求进行...
