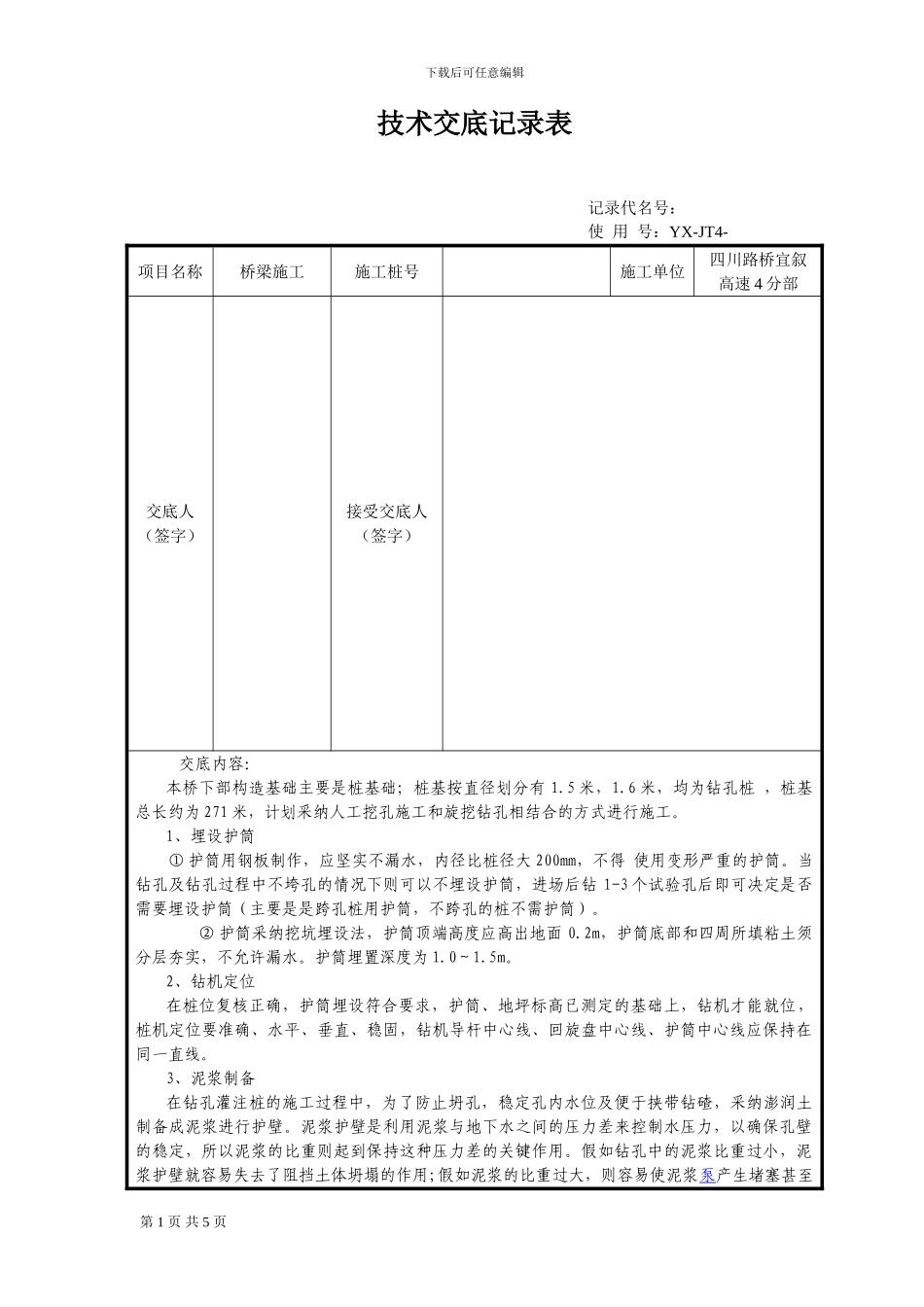

下载后可任意编辑技术交底记录表记录代名号： 使 用 号：YX-JT4- 项目名称桥梁施工施工桩号施工单位四川路桥宜叙高速 4 分部交底人（签字）接受交底人（签字）交底内容： 本桥下部构造基础主要是桩基础；桩基按直径划分有 1.5 米，1.6 米，均为钻孔桩 ，桩基总长约为 271 米，计划采纳人工挖孔施工和旋挖钻孔相结合的方式进行施工。1、埋设护筒 ① 护筒用钢板制作，应坚实不漏水，内径比桩径大 200mm，不得 使用变形严重的护筒。当钻孔及钻孔过程中不垮孔的情况下则可以不埋设护筒，进场后钻 1-3 个试验孔后即可决定是否需要埋设护筒（主要是是跨孔桩用护筒，不跨孔的桩不需护筒）。 ② 护筒采纳挖坑埋设法，护筒顶端高度应高出地面 0.2m，护筒底部和四周所填粘土须分层夯实，不允许漏水。护筒埋置深度为 1.0～1.5m。2、钻机定位在桩位复核正确，护筒埋设符合要求，护筒、地坪标高已测定的基础上，钻机才能就位，桩机定位要准确、水平、垂直、稳固，钻机导杆中心线、回旋盘中心线、护筒中心线应保持在同一直线。3、泥浆制备在钻孔灌注桩的施工过程中，为了防止坍孔，稳定孔内水位及便于挟带钻碴，采纳澎润土制备成泥浆进行护壁。泥浆护壁是利用泥浆与地下水之间的压力差来控制水压力，以确保孔壁的稳定，所以泥浆的比重则起到保持这种压力差的关键作用。假如钻孔中的泥浆比重过小，泥浆护壁就容易失去了阻挡土体坍塌的作用;假如泥浆的比重过大，则容易使泥浆泵产生堵塞甚至第 1 页 共 5 页下载后可任意编辑使混凝土的置换产生困难，使成桩质量难以得到保证。要充分发挥泥浆的作用，其指标的选取是非常重要的。这就要求在实际工程的施工中，根据工程的具体情况，合理地控制不同土层中泥浆的指标。4、钻进成孔成孔前必须检查钻头保径装置，钻头直径、钻头磨损情况，施工过程对钻头磨损超标的及时更换。成孔中，按试施工确定的参数进行施工，设专职记录员记录成孔过程的各种参数，如加钻杆、钻进深度、地质特征、机械设备损坏、障碍物等情况。记录必须仔细、及时、准确、清楚。旋挖钻机配备电子控制系统显示并调整钻杆的垂直度，同时在钻杆的两个侧面均设有垂直度仪，在钻进过程中有专人观察两个垂直度仪，随时指挥机手调整钻杆垂直度。通过电子控制和人工观察两个方面来保证钻杆的垂直度，从而保证了成孔的垂直度。钻孔过程中根据地质情况控制进尺速度:由硬地层钻到软地层时，可适当加快钻进速度;当软地层变为硬地层时，...
